Порядок составления схемы подключения теплых водяных полов и радиаторов

Не всегда используют наиболее частый вариант схемы подключения системы теплых водяных полов (котел/коллекторный узел/контуры). В некоторых случаях уместно выбрать комбинированное подключение с радиаторами отопления.

Предлагаем информацию о том, что означает понятие чертежа водяного теплого пола (ВТП) с радиаторами, какие бывают правила составления данных схем и как их составить, а также все плюсы и минусы такой схемы, и возможные ошибки и их последствия в процессе работ.

Что означает понятие?

Радиаторы являются высокотемпературными (+55+70⁰С) источниками системы отопления, а водяные теплые полы – низкотемпературными (+30+40⁰С). Вместе они образуют комбинированную систему отопления и имеют единую схему в монтаже, сборке и работе.

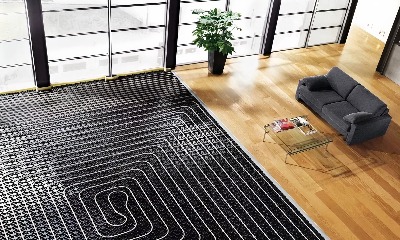

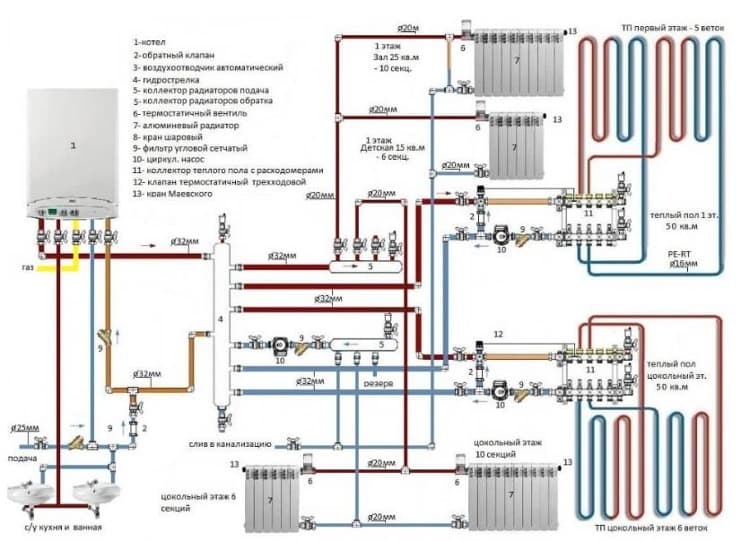

Схема водяного теплого пола с радиатором включает в себя основные составляющие:

• батареи – в зависимости от размеров помещений их может быть 1-2-3 шт. и более;
• контур из трубопровода – одна петля (для одного помещения) или несколько (для двух и более помещений/комната);
• котел;
• насос;
• обратный клапан;
• 3-хходовой клапан (по схеме);
• воздухоотводчики;
• гидрострелки;
• коллектор для радиатора 2 шт. (подача и обратка);
• шаровые краны, фильтры;
• коллектор ТП с расходомерами.

Правила составления для отопления дома

Присоединять ВТП в комбинированной схеме можно различными вариантами, каждый из которых имеет свои преимущества и недостатки. Выбор делают, руководствуясь основными критериями – учитывают:

• этажность и площади помещений;
• объем теплопотерь;
• наличие и размеры окон (возможны панорамные);
• климатическую зону расположения дома, требуемый нагрев теплоносителя в контуре.

При составлении схемы ВТП с радиаторами отопления следует знать, что перепад в температурных показателях теплоносителя на входе в низкотемпературную систему и на выходе ее, не может превышать значения в 10⁰С.

Комбинированную систему отопления можно «собирать» и подключать оптимальными вариантами в каждом конкретном случае. Радиаторы подключают параллельным, диагональным или боковым способами. ВТП можно подключать сразу к газовому котлу – это экономично и просто, но автономно система теплого водяного пола работать не сможет. Расход газа здесь увеличивается, а функционал, эффективность не высокая.

Как составить чертеж?

Часто, во время проектирования загородного дома, решают сделать схему водяного теплого пола вместе с радиатором отопления. Это позволяет достигнуть комфортного микроклимата во всех комнатах и помещениях на любом этаже. В зависимости от планировки, площадей, количества окон и наружных стен, выбирают один из нескольких вариантов схем, например.

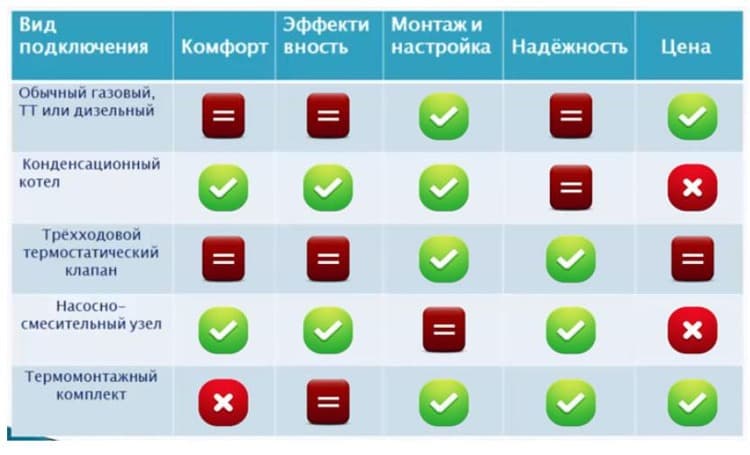

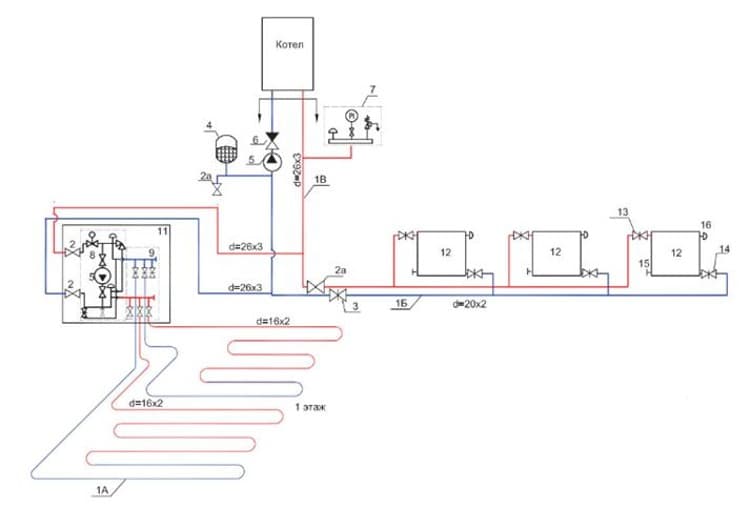

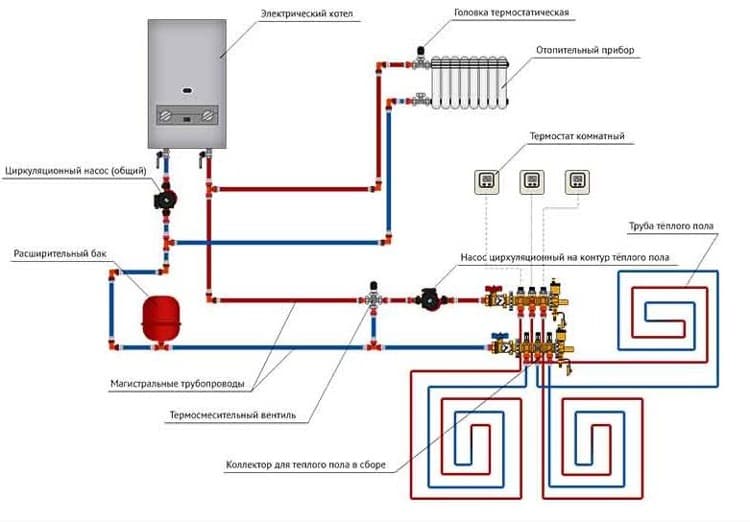

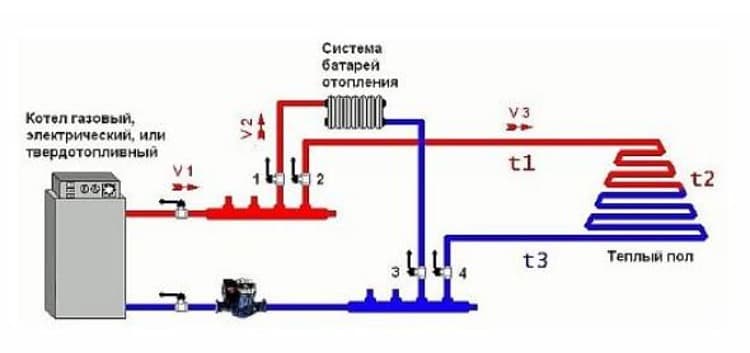

С 3-ходовым клапаном

Наиболее востребована комбинированная система отопления, отличается несложным монтажом и доступной стоимостью необходимого оборудования. Схема рекомендуется для частного дома с небольшими площадями. Она состоит:

• из нескольких радиаторов отопления, нагрев теплоносителя в которых достигает необходимых +70+80⁰С;
• из отдельного контура теплого водяного пола, в котором теплоноситель имеет нагрев значительно ниже +35+40⁰С.

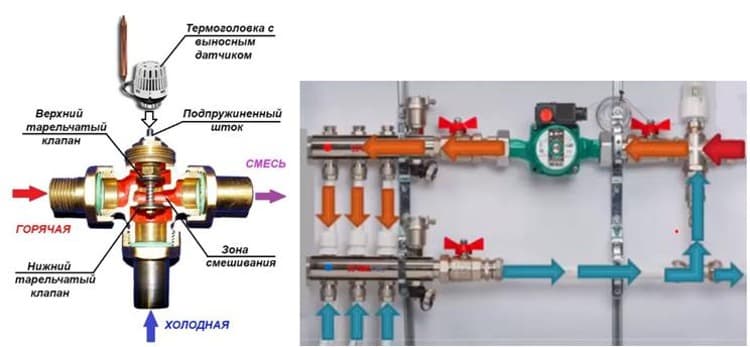

Для того чтобы получить высокий нагрев воды в радиаторах и уменьшить его практически в 2 раза на подаче в контуры, необходимо установить в узел управления 3-хходовой термостатический клапан. Его фиксируют на подающую трубу и далее обязательно устанавливают циркуляционный насос.

Принцип работы – из обратки ТП берется уже охлажденная вода и смешивается с горячей, идущей, непосредственно из котла. В результате (при смешивании) теплоноситель получает требуемую температуру нагрева для обогрева пола.

Схема имеет свои минусы – невозможно четко отрегулировать поток охлажденной воды из обратки, поэтому в систему ТП может периодически «пролетать», как сильно горячая, так и слишком остывшая вода. Данный недочет может мягко корректироваться качественной толстой стяжкой, которая способна держать температуру, равномерно распределяя ее по поверхности.

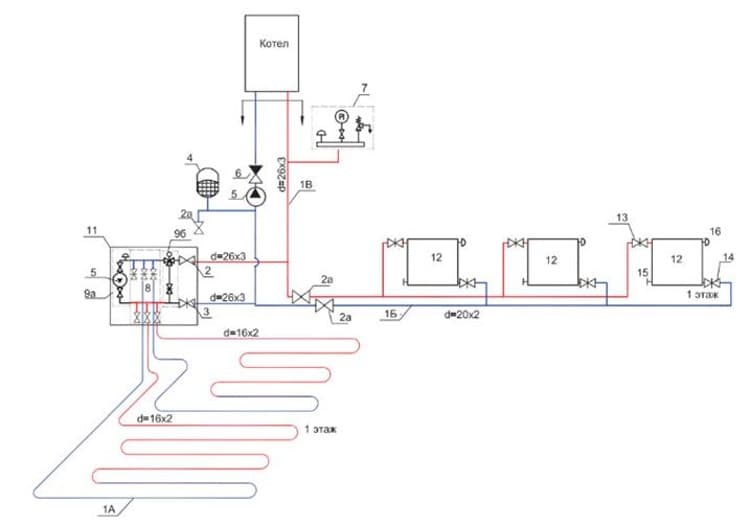

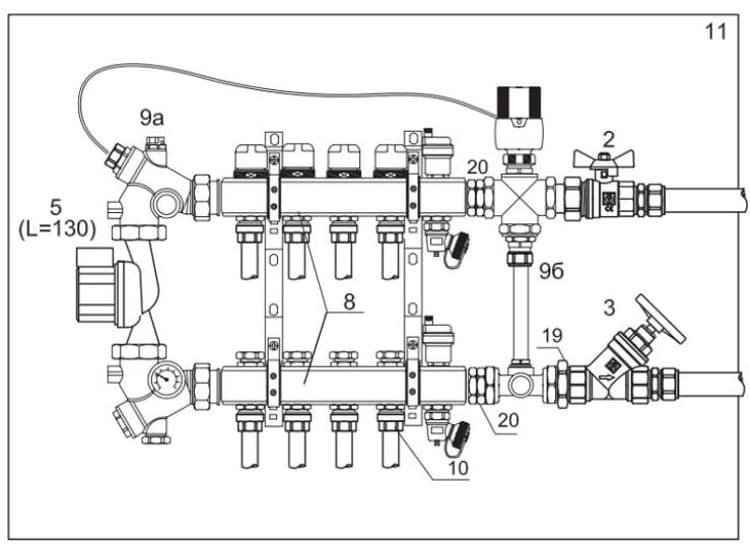

С насосно-смесительным узлом

Еще один вариант комбинированной системы отопления, подходящий для использования водяного теплого пола и радиаторов одновременно. Но в этом варианте используют, вместо 3-хходового клапана, более эффективный, и дорогой, по стоимости, насосно-смесительный узел.

Схема также включает радиаторы и контур ТП с различными уровнями нагрева. Достижение требуемой (более низкой) температуры нагрева, для подачи в контур, осуществляется аналогично, за счет добавления остывшего теплоносителя из обратки в общий нагретый поток, идущий из котла.

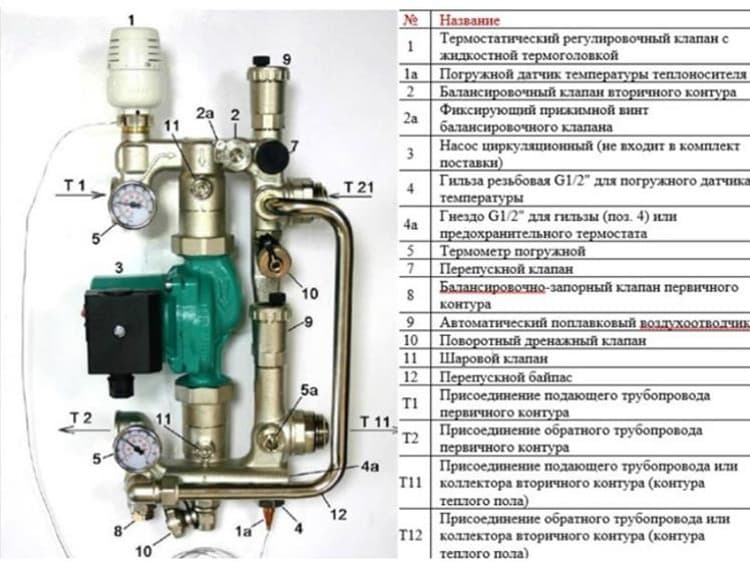

Насосно-смесительный узел может быть собран в различных вариантах. В зависимости от финансовых возможностей и индивидуальных потребностей хозяина дома, узел можно оснастить термометром и перепускным клапаном, воздухоотводчиком, клапанами и винтами, и т.д.

Наличие балансировочного клапана в данной системе гарантирует корректное подмешивание остывшей воды в горячую, в требуемых пропорциях и дозах, что обеспечивает возможность поддерживания необходимой температуры нагрева (через коллектор) водяного ТП.

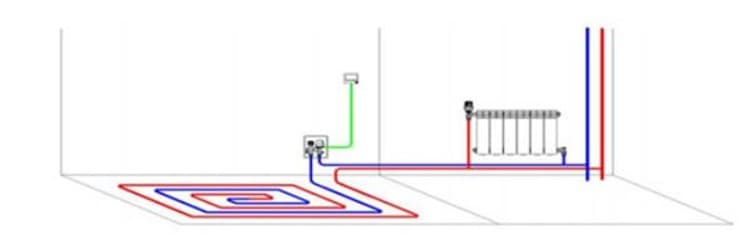

С терморегулирующим комплектом – на одну петлю контура

Данная схема востребована в небольших и средних комнатах/помещениях (площадью 14-20 м2) и рассчитана для тандема радиаторов и одной петли водяного ТП. Функционал схемы осуществляется при помощи компактных термомонтажных комплектов, сложные, массивные коллекторы не требуются.

Терморегулирующий комплект подключают прямо к ближнему радиатору, или к стояку, или к коллектору отопления. Формируется готовая петля водяного ТП.

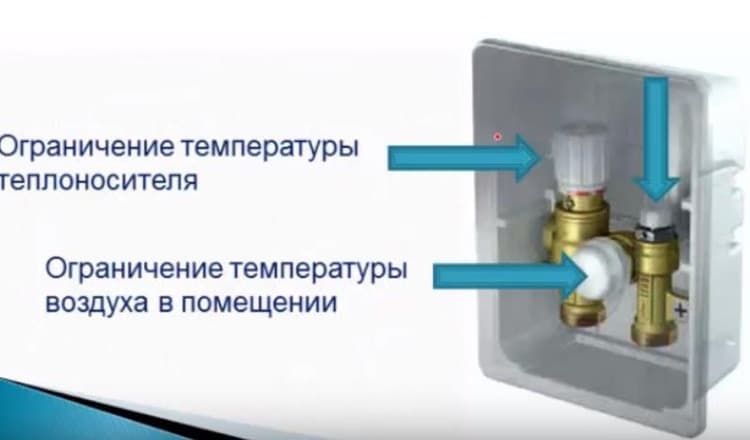

При монтаже данной схемы, температура в помещениях будет корректироваться с помощью сервопривода в паре с комнатным термостатом. Это небольшое устройство, установлено в короб и имеет:

• воздухоотводчик;
• ограничитель, который реагирует на температуру воздуха в комнате;
• ограничитель нагрева теплоносителя в трубе.

Принцип работы – горячая вода одновременно идет и в радиаторы, и в петлю контура водяного ТП. При этом нагрев теплоносителя может достигать до +80⁰С, что допустимо для батарей. Остывание воды начинает происходить в петле контура. Хороший напор достигается путем установки насоса на котле. Минус – в помещении может быть очень жарко.

Схема с терморегулирующим комплектом обычно выбирается, когда нужно сделать пол на малой площади (в ванной, туалете, кладовой/гардеробной, на лоджии), или если система ТП обустроена на 1-ом этаже, а потребовалось обустройство ТП ванной или туалета на 2-ом этаже.

Плюсы и минусы

Схемы теплого водяного пола с радиатором имеют много преимуществ и некоторые недостатки:

Плюсы:

• лучший вариант для отопления 2-хэтажного загородного дома;
• установка может быть проведена, как в комнатах, так и в помещениях любого назначения;
• при обустройстве на первом этаже системы ВТП, воздушные теплые массы, поднимаясь вверх, будут одновременно прогревать перекрытия 2-го этажа – это позволяет установить на 2-ом этаже только радиаторы;
• корректная схема ВТП от котла с установкой насоса и с радиаторами позволяет регулировать отопление в доме;

Специалисты считают, что газовый котел является лучшим выбором для оформления смешанного отопления в загородном доме.

Минусы:

• запрещается монтировать смешанную отопительную систему радиатор/ВТП в многоквартирных домах – подключать контуры к общей отопительной магистрали нельзя;
•  для газового котла требуется высота потолка не менее 2,5 м.

Стоимость отдельного оборудования высокая.

Ошибки и их последствия

Во время монтажа схемы водяного теплого пола с радиаторами могут возникнуть различные ошибки:

• после сборки комбинированной системы отопления в ванной комнате получили слабый нагрев пола, мыться холодно – следует настроить нагрев ТП выше, чем в жилых комнатах (+26⁰С), до +31+32⁰С;
• запутались в выборе циркуляционного насоса – при покупке модели обязательно учитывают возможную максимальную скорость теплоносителя в системе, для водяного теплого пола это показатель 0,6 м/с, насос выбирают в соответствии с требуемыми показателями и необходимой мощностью;
• самостоятельно собранная отопительная комбинированная система не дает нужных показателей в тепле – следует для возможной регулировки, включать в систему насосно-смесительный узел и запорную арматуру;
• выбрали схему с терморегулирующим комплектом, но после опрессовки поняли, что слишком жарко – следует увеличить шаг укладки трубы, это уменьшит длину контура, а значит, нагрев также станет слабее.

Установили газовый котел в техническом помещении, где нет вытяжки – следует устанавливать данное оборудование в месте, где в наличии вентиляционные каналы и дымоходы.

Полезное видео

Об особенностях подключения в видео:

Заключение

Схемы теплого водяного пола с радиатором позволяют обустроить обогрев в загородном доме с наилучшим комфортом. Оптимальный вариант комбинированной схемы обогрева подбирают в зависимости от финансовых возможностей, размеров помещений, здания и необходимой мощности всей системы.
