Смесительный узел

фото 26632_20Для системы водяных теплых полов специалисты инженерной сантехники разработали различные схемы, подходящие к определенному зданию, площади помещения, источнику отопления.

Со временем раскладка элементов усовершенствовалась, остались комплектующие, где каждая играет определенную роль.

Насосно тепло-смесительный узел решает основную задачу, обеспечивает равномерное поступление теплоносителя в трубопровод теплого пола, на него возложены и вспомогательные функции.

Что это за тепло-смесительная система?

Система водяного теплого пола состоит из свернутого трубопровода расположенного на напольной поверхности, вода поступает из источника нагревания на входную трубу, начинает циркуляцию, из выходного проводника вытекает. Не все в этой системе однозначно.

В трубопроводе должна быть температура +30-500С. Перегрев будет обжигать ступни, создаст не комфортную атмосферу внутри помещения. Холодный теплоноситель перестанет выполнять свою основную задачу – обогревать. Из котла или централизованной системы горячего водоснабжения, вода в батареи и трубы теплого пола, поступает слишком горячая.

Нормализует состояние теплоносителя насосно смесительный узел. Это взаимосвязанный комплекс технических устройств, предназначенных для выполнения функциональных задач.

Элементы технологической оснастки четко работают, сбой в одном или неправильная наладка приведет к нарушению циркуляции жидкости по трубам, неравномерному обогреву петель и площади пола.

Функции

фото 26632_21Каждый элемент в единой сборке НСУ выполняет определенный функционал. Задача насосно смесительного узла смешать горячую с холодной водой, распределить по петлям трубопровода в системе теплого пола.

а вход из котла поступает после смешивания вода до 550С, когда она пройдет по контурам – охлаждается, датчики подают сигнал о понижении температуры теплоносителя, жидкость выходит из обратки для смешивания с очередной горячей порцией.

Циркуляция проходит непрерывно, датчики служат своеобразными регуляторами, по их сигналу закрываются клапаны на входной трубе и открываются на обратке. Смесительный узел состоит из механизмов и различных приспособлений, которые управляют интенсивностью потоков, смешивают, распределяют теплоноситель по петлям пола.

Смешивание происходит путем подмеса горячего теплоносителя из основной трубы с холодной из обратки. В систему поступает жидкость оптимальной температуры под давлением, которое создает насос, подключенный к узлу. Принудительное передвижение теплоносителя происходит с помощью циркуляционного насоса.

Насосно смесительный узел в связке с распределительным оборудованием, датчиками и клапанами, обеспечивает выполнение комплексных задач:

  • создает заданную температуру в контурах теплых полов;
  • нормализует эксплуатацию автономной отопительной системы с разным по температуре теплоносителем;
  • стабилизирует передвижение воды с нормальным обогревом;
  • своевременно смешивает воду и распределяет по контурам.

Параметры водяных контуров теплого пола, рассчитывают по длине, количеству петель в зависимости от площади напольной поверхности. Длинные контуры располагают полукольцами, волнами на выравненном основании чернового пола.

Всегда ли необходима?

Когда выбирают комбинацию отопления помещений с радиаторами и водяным теплым полом, то узел с подмесом нужен. Для обогрева применяют один теплоноситель, но в батареях высокая температура, а в теплых полах низкая.

По строительным и санитарным нормам напольную поверхность не нагревают более +310С, рабочая среда в трубопроводе должна быть в пределах +550С. Из котла вода подается в диапазоне +75-+950С.

Для радиаторов такой нагрев является оптимальным, но не приемлемым для системы теплых полов и финишного покрытия. В смесительном узле происходит смешивание, распределение, подача воды в кольца теплого пола, без этого система не будет нормально функционировать.

Можно ли обойтись?

Основные случаи работы теплых полов без НСУ:

  • фото 26632_22если температура в контурах совпадает с теплоносителем, поступающим в радиаторы, а во всей системе нагревается вода до +450С;
  • котел настраивается на приемлемую температуру воды, в электрокотлах стоят подобные регуляторы;
  • система давно существует с небольшим расширением, функционирование отработано, настроено.

Когда теплый пол не связан с радиаторами, является единственным источником отопления в небольшом по площади помещении с 1-2 петлями, расположенными на основе, смеситель не понадобится. Схема имеет индивидуальную раскладку, источником обогрева служит низкотемпературный котел.

При этом в обязательном порядке ставят НСУ, если котел нагревает воду до +750С для душа, кухни, чтобы мыть посуду и обеспечивает теплоносителем систему теплых полов.

Конструкция смесителя

Фактически в простой смесительный узел входит клапан с насосом, в зависимости от объемов обогрева комплектуют дополнительными элементами. Если насос установить на отопительный агрегат его мощности будет не хватать. Поэтому комбинируют насос с узлом, отсюда и произошло название насосно-смесительный узел.

В комплексной системе воду проще регулировать, снижать с 900 до 500. Смеситель оснащают предохранителем для отключения насоса, когда температура превышает заданное значение. Трубу для обратного хода теплоносителя с t=+400С подключают к коллектору, клапаном закрывают движение обратного направления.

После срабатывания терморегулятора заслонка открывается, происходит подмес холодного носителя из обратки, после нормализации температурного режима засов закрывается.

Для обеспечения водяного пола теплоносителем нужной температуры собирают конструктивные элементы в единую систему, где каждый функционирует по своему назначению:

  • распределяют теплоноситель по контурам – коллекторы;
  • отвечают за смешивание горячих потоков с охлажденными – смесители;
  • осуществляют контроль над подачей горячей жидкости в трубопровод с определенной температурой – предохранительные клапаны;
  • продвижение жидкости внутри трубопровода с равномерным обогревом поверхности полов, нагнетают циркуляционные насосы;
  • запорной арматурой с приборами удаляются воздушные пробки.

фото 26632_23
Автоматизирует смешивание воды, интегрированное в сборку термореле. В продажу поступает готовая сборка узлов подмеса для бесперебойной работы системы. Выполняют и самостоятельную сборку:

  • подбирают отдельные элементы;
  • делают точный расчет действующих нагрузок;
  • выбирают продуктивную схему, приборы с механизмами, конструкцию смесительного узла.
Подключение оборудования идет к 2-м веткам на подачу и обратку, если теплый пол прокладывают в разных помещениях, для каждой комнаты необходим отдельный узел. Размещение возможно в той же комнате или возле нагревательного котла с учетом расстояния.

Принцип работы с системой отопления

Стандартная рабочая схема узла подмеса способна удивить своей простотой:

  1. Потоки горячей воды поступают от теплогенератора.
  2. Смешиваются с холодным теплоносителем, выходящим из обратки теплого пола в определенных пропорциях, в том количестве, которое необходимо для нормализации нагрева жидкости на входе коллектора, откуда и подается вода в трубопровод системы.
  3. Неиспользованный в подмесе теплоноситель уходит в обратку первичной петли. Упрощают процесс, когда котел нагревает теплоноситель для подачи в отопительную систему, он поступает в НСУ. Если вода нагревается выше допустимых значений, открывается предохранительный клапан, происходит подмес остывшей воды из обратки в горячий теплоноситель.
  4. Когда температура нормализуется, прекращается подача горячей воды, клапан закрывает отверстие, через которое осуществляется движение потоков. По контурам циркулирует смешанный теплоноситель.

фото 26632_1

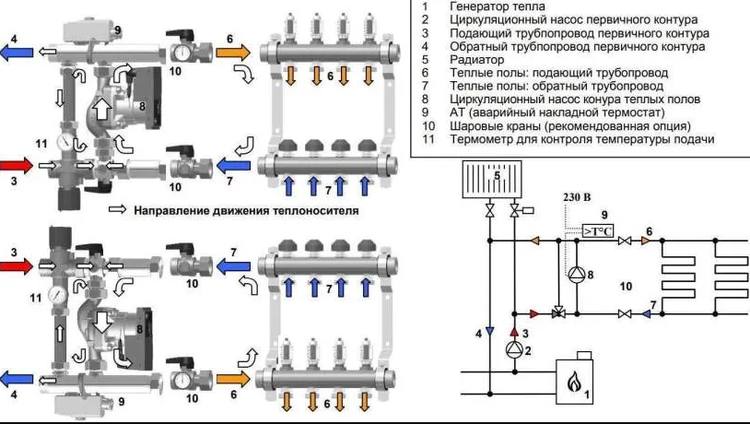

Усовершенствованная схема выглядит так:
фото 26632_2

Требования для водяного теплого пола

Для больших помещений, где теплые полы с несколькими контурами, если систему разместили на разных этажах, обеспечить равномерное распределение теплоносителя в нужном температурном режиме можно только с помощью насосно-смесительной группы. Требования к НСУ вытекают из его функциональности.

Оборудование устанавливают для выполнения определенных задач. Узел, работающий в системе теплых полов должен соответствовать требованиям сантехнических норм и стандартов ГОСТ, который без нарушения и негативных влияний:

  • сохраняет температуру во вторичной петле ниже, чем в первичном контуре;
  • обеспечивает поступление теплоносителя во вторичный контур в соответствии с расчетными показателями;
  • между первичной и вторичной петлей обеспечена гидравлическая увязка;
  • на входных и выходных трубах происходит температурная индикация.

В отношении параметров и насоса:

  • если его нужно заменить или выполнить техобслуживание шаровыми кранами отсекают рабочий режим;
  • перепускные клапаны защищают циркуляционный насос в режиме закрытой задвижки;
  • при повышении температуры свыше допустимой происходит аварийное отключение;
  • из теплоносителя выводится воздух;
  • узел должен пройти процедуру дренирования, цель которой удалить нежелательные жидкости.
Насосно смесительный узел в целом должен выполнять комплекс работ, чтобы корректно работала система водяных теплых полов, бесперебойно циркулировал теплоноситель в заданном температурном режиме.

Разновидности

НСУ для теплых полов отличаются установкой основных элементов по типу клапанов:
фото 26632_3

По типу

Двухходовые клапаны

В данном варианте головка термостата устанавливается с датчиком жидкости. Деталь контролирует температурный режим, перекрывает задвижку, задействует головку, вода перестает поступать, когда в петле повышается температура. Из обратной трубы поступление теплоносителя не прекращается.

Клапан регулирует подмес горячей жидкости, равномерно и плавно без температурных скачков, у него отсутствует большая пропускная возможность. С помощью рационального смешивания поддерживается микроклимат, узел сохраняет срок эксплуатации теплого пола. Двухходовой клапан отлично контролирует температурный режим в помещениях не более 200м2. Конкретно сборка состоит из элементов:

  • шаровых запорных кранов;
  • фильтра, чтобы в трубы не попадали твердые частицы;
  • термометра;
  • однотрубного двухходового клапана;
  • балансировочного сантехнического вентиля;
  • насосной установки.
Работа системы с теплым полом сопровождается циркуляцией теплоносителя, который достигает фильтра, термометра, доходит до клапана. Сила потоков снижается, происходит срабатывание термоголовки, реакция на температуру, подаются сигналы открывать или закрывать заслон. У насоса в этот момент создается разряженная зона, в нее попадает холодная вода, смешивается с горячей, в системе поддерживается нужный температурный режим.

Трехходовые

Задача этого элемента в обеспечении 2-х функций – регулировать подачу горячей воды и быть балансировочным байпасом. Смешение разных по температуре теплоносителей осуществляется в клапане.

Для этого в состав устройства входит:

  • термостатический элемент;
  • погодозависимый контролер;
  • сервопривод.

Регулировочные заслонки создают в теплоносителе заданную температуру.
фото 26632_4
Трехходовые клапаны ставят в смесительные системы на теплых полах, с несколькими контурами в домах, где требуется обогреть обширные по площади помещения. По принципу работы узел подмеса с 2-х и 3-х ходовыми клапанами не отличаются. Кроме того, что в рабочем процессе открытыми остаются 2 клапана с перпендикулярной подачей потоков воды. Обратным клапаном стабилизируют любые нарушения в системе.

Обеспечение насосно смесительных узлов клапанами имеет ряд преимуществ.

Плюсы:

  • безопасная эксплуатация, поступление в систему теплоносителя в нужном температурном режиме не даст обжечься;
  • гигиена, рациональное распределение теплоносителя, регулировка клапанами, защищает пол от негативных образований плесени с грибками;
  • экономия ресурсов, не тратится лишняя электроэнергия и вода;
  • увеличивается эксплуатация теплых полов;
  • двухходовые и трехходовые клапаны с электрическим приводом, соединены с терморегулятором, происходит стабильное корректирование нагревания поверхностей, учитывая общий температурный режим воздушного пространства;
  • температурные ограничения с помощью выносного датчика, установленного на головке термостата, позволяют не перегреваться поверхностям из-за равномерного распределения теплоносителя по заданной отметке.

Минусы:

  • сложно выбрать правильную схему с 2-х и 3-х ходовыми клапанами;
  • установку и настройку проводят в основном опытные монтажники.

По типу подключения

Сборка НСУ происходит разными способами, кроме клапанов нужно правильно подсоединить насос:

Последовательное подключение насоса

Запуск насоса по последовательной схеме сборки системы, осуществляет подготовку теплоносителя и перекачку его по контурам. Для этого необходимо ставить отдельные силовые агрегаты на первичный и вторичный контур.

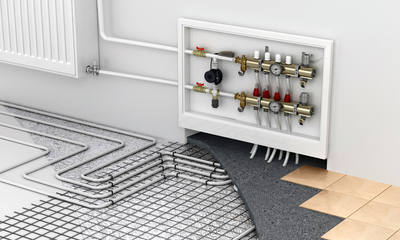

фото 26632_24Для эффективной работы нужно сделать правильный расчет, настройку, предварительно составить чертеж и последовательно подключить каждый элемент.

Плюсы:

  • схема с последовательным подключением усовершенствована по технологическим процессам;
  • высокая производительность;
  • большая популярность среди монтажников теплых полов.

Минусы: сложность настроек и расчетов.

Параллельное

Для перекачки воды по контурам достаточного одного, но мощного силового агрегата. Если отопление пола планируется на небольшой площади, выгодным решением станет комплектация с параллельной компоновкой.

Плюсы:

  • не нужно дополнительного насоса для перекачки жидкости;
  • простая установка, с которой справится исполнитель без опыта;
  • сборка в основном проходит без существенных ошибок.

Минусы:

  • низкая производительность не позволяет выполнять монтаж на большом по площади полу;
  • малая эффективность.
фото 26632_5

По месту установки насоса

В смесительном узле важна каждая деталь, но насосом нагнетается нужное количество теплоносителя, мощность насоса обеспечивает циркуляцию воды, поэтому важно выбрать место врезки в трубопровод этого агрегата. Корпус насоса имеет обозначение стрелками, чем показано направление движения теплоносителя.

В инструкции производителя отражены принцип работы и монтаж. Где говорится, что важна горизонтальная позиция изделия, вал электродвигателя располагают горизонтально, чтобы исключить образование воздушных пробок и уберечь детали насоса от износа. В обязательном порядке устанавливают фильтр, защищая попадание абразивных частиц, песка вместе с водой.

Фильтры для теплых полов тоже имеют стрелки, которые отражают направление потоков в петлю. Современные модели насосных систем обладают способностью с одинаковой силой нагнетать воду на подачу и обратку, поэтому его врезают в любую часть отопительной петли. Но мастера рекомендуют для сохранения работоспособности подшипников с пластиковыми деталями устанавливать насос на обратной трубе между расширительным мембранным баком и котлом.

Если система отопления имеет 2 ветки в правой и левой части дома, на разных этажах, ставят на каждое ответвление по насосу, после котла до первой разводки на определенный отопительный контур, при этом, вне зависимости куда, на подачу или обратку.
фото 26632_6
Плюсы:

  • правильное определение места установки обеспечит поступление носителя в нужном количестве;
  • тепло будет распределяться равномерно во всех помещениях на разных участках и этажах;
  • монтаж по инструкции, без нарушения правил, обеспечит обогрев полов, комфортную обстановку, микроклимат.

Минусы:

  • сложности с выбором места врезки;
  • настойка, подключение оборудования требует специальных навыков.

Критерии выбора

Существует ряд показателей, которые помогут определиться с выбором, опираясь на ориентиры:

  • Пропускную способность, определяют, сколько пропускает теплоносителя устройство в м3/час при давлении 1 bar, этим показателем указывают гидравлическое сопротивление. В сопроводительных документах изделия указана искомая величина.
  • Тепловую мощность. Этот параметр, как и пропускная способность, указаны в паспорте.
  • Последовательное или параллельное подключение, направление теплоносителя, которым управляет трехходовой клапан.

фото 26632_7
Схема последовательного подключения
фото 26632_8
Порядок параллельного подключения:

  • Конструктивное размещение входных и выходных элементов, размеры соединений.
  • Методы управления, в виде ручного, термического, механического способа.

Не менее важным параметром при выборе служит стоимость модели, бренд товара, под которым выпускает продукцию производитель, работает компания.

Лучшие производители

Stout

Компания предлагает качественное инженерное сантехническое оборудование, теплые полы и комплектующие к ним. Производственные площадки, ведущих европейских заводов производят продукцию, соответствующую международным стандартам, что подтверждают сертификаты. Модели, которые стали достойным примером:

Стаут с термостатическим клапаном, с насосом UPSO 25-65, 130 мм

Арт. SDG-0120-005011. Смеситель отлично соответствует своему предназначению, эффективно смешивает воду для системы теплых полов, равномерно распределяет теплоноситель по контурам.
фото 26632_9
Технические особенности товара:

  • мощность – 15 кВт;
  • рабочее давление – 10 бар;
  • рабочий диапазон температур 30 – 900С;
  • соединение резьбовое;
  • материал латунь;
  • габариты – 289х126х126(мм.)
  • комплектация – насосный узел с 3-х ходовым термостатическим клапаном Grundfos UPSO 25-65/130.
Цена изделия 25000 руб.

SDG-0120-007001

Производитель дает гарантию на 2 года, что смеситель будет интенсивно смешивать горячую с холодной водой, а циркуляционный насос нагнетать в трубопровод теплых полов, система распределять равномерно теплоноситель по контурам.
фото 26632_10
Коротко о товаре:

  • в комплекте имеется циркуляционный насос, установлен термостат;
  • подсоединения к трубопроводу диаметром 1х1/2 дюйма;
  • максимальное рабочее давление –10 бар;
  • диапазон рабочих температур – 50-900С;
  • максимальная температура окружающей среды – 500С.
Средняя цена по магазинам 23300 руб.

Vieir

Лидирует на рынке РФ по оптовым поставкам инженерной сантехники, насосного оборудования и комплектующих товаров. Сегодня можно уверенно утверждать, что продукция с известным брендом Vieir популярна не только у профессионалов, но и у рядовых потребителей. Для ознакомления достойным образцом станет:

VR202

Качественный, технически грамотный смесительный узел предназначен создавать температурный режим в системах отопления типа водяной теплый пол. В комплект входит:

  • собранный узел;
  • техническая документация;
  • соединительные уплотнители;
  • термоголовка;
  • воздухоотводчик.

фото 26632_11
Особенности изделия:

  • рабочее давление – 10 бар;
  • температура воды – 800С;
  • корпус латунный;
  • соединение резьбовое.
Цена изделия 4136 руб. В комплект не входит циркуляционный насос.

VR208

Инструмент отлично выполняет поставленную перед ним задачу: смешивать теплоноситель для системы водяного теплого пола, распределять по петлям. Узел характеризуется:

  • мощностью 25 кВт;
  • рабочим давлением 8 бар;
  • максимальной рабочей температурой 900С;
  • резьбовым соединением.

фото 26632_11

Цена продукции 9560 руб.

TST

№3 Бренд TST завоевал доверие покупателей, оптовых поставщиков, качественной инженерной сантехникой. Продукция компании производителя, надежная, прочная, с приемлемой ценой.

Модель без насоса 130/180 мм

Отличный дизайн, высокие эксплуатационные характеристики, полноценная комплектация, это малый перечень достоинств смесительного узла. Потребителю важно узнать, что эта модель достойно выполняет предназначенные ему задачи смешивать и распределять теплоноситель, подавать его равными порциями в контуры трубопровода.
фото 26632_14
Коротко о товаре расскажут параметры:

  • корпус изготовлен из латуни;
  • в комплектацию входит воздухоотводчик, термометр;
  • оборудование обработано хромированным покрытием;
  • максимальное давление – 10 бар;
  • рабочая температура – 900С.
Цена изделия 5900 руб.

Модель для контуров с диапазоном температур 20-60

Изделие предназначено приготавливать теплоноситель для контуров водяных теплых полов с диапазоном температур 20-600С. Регулировка температурного режима происходит подмесом воды из обратной линии.
фото 26632_13

Регулирует процесс двухходовой клапан, интегрированный в подающий коллектор, которым управляет термостатическая головка и выносной погружной датчик, расположенный на выходе узла. В комплектацию устройства входит:

  • байпас;
  • перепускной клапан;
  • шаровые краны;
  • воздухоотводчик;
  • погружные термометры.

Максимальная рабочая температура +900С, толщина корпуса 156 мм., водозащита – IP44.

Стоимость комплекта для монтажа теплого пола 14600 руб.

Valtec

Фирма Вальтек прочно заняла место на российском рынке инженерной сантехники. Продукция характеризуется высокими эксплуатационными свойствами, качественной сборкой, долгим сроком службы. Достойным примером служит модель.

VT.COMBI.0.180

Характерные свойства:

  • мощность – 20 кВт;
  • рабочее давление – 10 бар;
  • максимальная рабочая температура – + 900С;
  • материал латунь;
  • соединение резьбовое.

фото 26632_15

Цены в магазинах 25909 руб.

COMBI

Отличный смеситель теплоносителя, качественная насосная система позволяет распределять и обогревать равномерно водяной теплый пол. Коротко о товаре:

  • максимальное рабочее давление – 10 бар;
  • условный проход соединения насоса – 10;
  • соединение резьбовое;
  • тепловая мощность смесительного узла с насосом VRS 25/4 — 15 кВт
  • температура рабочей среды – 900С;
  • термоголовка настраивается в диапазоне температур 20-600С.

фото 26632_16
Регулировка температурного режима осуществляется двухходовым клапаном.

Цена продукта 30490 руб.

Полный обзор устройств от Валтек здесь.

Тим

Насосно смесительное оборудование компании Тим успешно создает принудительную циркуляцию теплоносителя в системе водяных теплых полов, регулирует и поддерживает температуру в контурах.

JH-1033

Технические особенности изделия:

  • мощность – 20 кВт;
  • рабочее давление – 10 бар;
  • температура вода максимальная – 900С;
  • условный проход резьбового соединения насоса – 40;
  • материал латунь.

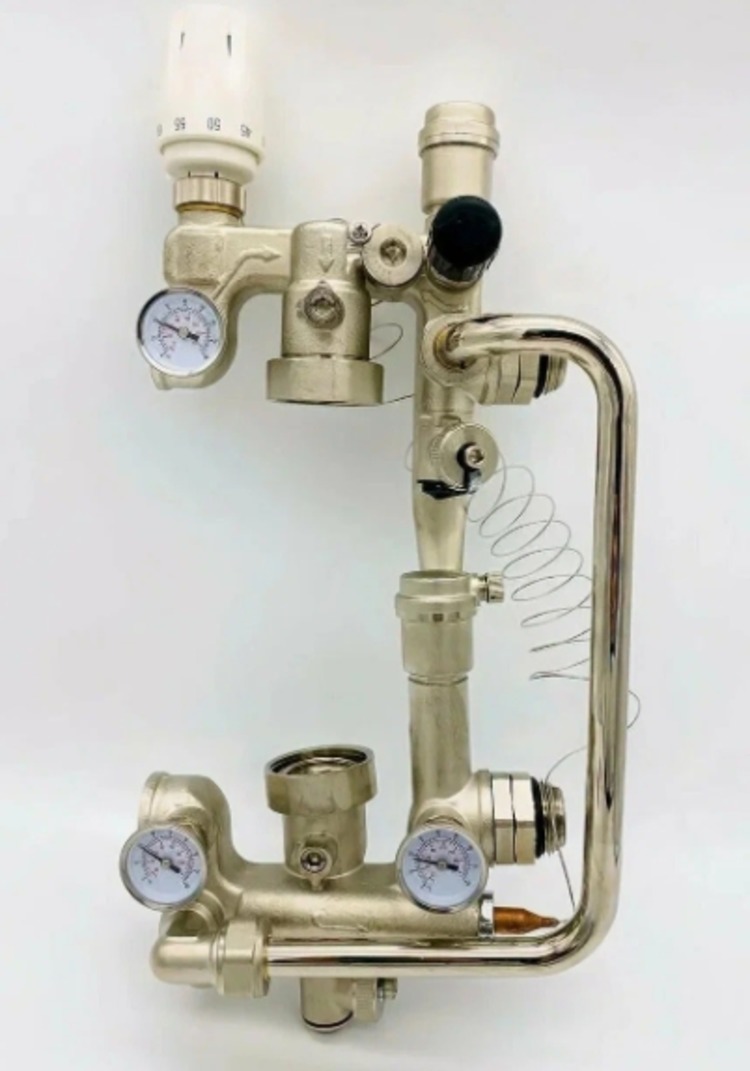

фото 26632_17

Цена изделия 15 490 руб.

JH-1036 для систем с насосом AM-XPS25-4-130

Высококачественное изделие выполняет свою задачу в смешивании теплоносителя и подачи его в контуры водяного теплого пола.

Характеризуется смесительный узел:

  • мощностью 12.5 кВт;
  • рабочим давление 10 бар
  • максимальной рабочей температурой 800С;
  • наличием циркуляционного насоса
  • материалом изготовления – латунь.

фото 26632_18

Цены в магазинах 8530 руб.

Детальный разбор устройств от Тим по ссылке.

Правила сборки

Приобретение готовой продукции избавит от сборки элементов, останется только установить НСУ и, подключить к теплому полу. Собирают конструкцию, если детали покупались по отдельности:

  • сетчатый фильтр;
  • трехходовой термостатический и обратный клапаны;
  • термометр;
  • циркуляционный насос;
  • воздухоотводчик;
  • 2 тройника;
  • 2 дренажных и шаровых крана;
  • коллектор для трубы подачи и обратки;
  • шаровые краны для обратки и регуляторы.

Следует учесть, петли теплого пола по количеству должны быть приравнены с выходами коллектора.

Сборку осуществляют в следующем порядке:

  • на подающий кран ставят фильтр, рядом монтируют уголок;
  • на уголок фиксируют 3-х ходовой клапан;
  • на смеситель на той стороне, где будет подсоединена обратка, ставят обратный клапан;
  • на обратку и на средний выход смесителя устанавливают термометры;
  • циркуляционный насос соединяют с термометром от трубы подачи;
  • регулируют расстояние между термометром и насосом, а также между насосом и коллектором, которым размер должен быть равен, но был больше на 10 диаметров подводящей трубы.

Монтаж коллекторов:

  • крепят на кронштейн;
  • насос соединяют с подающей гребенкой, устанавливают шаровые краны;
  • на обратку коллектора ставят регулирующие вентили.

Сборка продолжается:

  • на торцевой выход подачи и обратки устанавливают тройники, на них крепят воздухоотводчик;
  • к боковым выходам тройников монтируют дренажные шаровые краны, чтобы заполнять или сливать воду;
  • на обратный коллектор ставят трубу размером, равным с расстоянием от коллектора подачи до термометра;
  • между трубой и термометром на обратке размещают 2-й фильтр;
  • на обратный клапан фиксируют шаровой кран.

На этом, сборка простой модели НСУ завершается.

Монтаж насосного устройства

Для установки насосно-смесительного узла выбирают место, где его поместить. Устанавливают в том же помещении, где будет смонтирован теплый пол, в частном доме для этого есть отдельная котельная. Узел крепят на стену, оборудуют шкаф в нише, оснащают регуляторами с дверцами.

Коллектор тоже можно поместить в шкаф. Электрические приборы заземляют, освобождают свободный доступ у сооружению. Чтобы воздух выходил смеситель фиксируют сверху системы.

Монтаж насосно — смесительного узла осуществляют последовательно:

  • фото 26632_25готовят нишу для коллекторного шкафа;
  • крепят НСУ;
  • шаровые краны коллектора соединяют с трубами от котла;
  • выходы гребенки укрепляют с трубами петель пола.

На этом монтаж завершается, остается проверка на течь.

Подключение

В смесительный узел входят вентили, термостаты, двух-трехходовые клапаны и циркуляционный насос. Если котел оборудован насосом, для системы теплых полов приобретают отдельный. Также модель НСУ может быть укомплектована коллектором, при отсутствии нужно докупить и провести монтаж необходимых элементов.

Соединение НСУ проводят в следующем порядке:

  • устанавливают трехходовой клапан;
  • затем циркуляционный насос;
  • после чего проводят подключение коллектора.

В такой последовательности подача теплоносителя будет осуществляться через клапан. Установка насоса перед клапаном не даст ему работать, так как неправильное направление потока. К трубе, куда поступает остывшая вода, устанавливают обратный клапан, тогда холодные потоки не будут возвращаться назад. Соединения выполняют так:

  • теплую трубу соединяют со смесительным клапаном, на выход ставят обратный клапан;
  • выход клапана обратки соединяют с холодной трубой, отводят на смесительный клапан.
Чтобы проверить температуру теплого пола выполняют пробное подключение. При разнице температур сверх номинала, регулируют клапанами, увеличением или уменьшением пропускной мощности. Выполняют настройку терморегулятором до нормальной температуры.

Вся информация о подключении тут.

Как сделать самостоятельно?

фото 26632_26Среди домашних подручных средств не всегда найдется качественный циркуляционный насос.

Придется докупать и элементы необходимые для сборки НСУ – вентили, фильтры, смесительные и балансировочные клапаны, термодатчик.

Важно, чтобы приборы и необходимые приспособления соответствовали производительности. После покупки комплектующих, выбирают простую схему и соединяют элементы в строгой последовательности.

Подробнее в этой статье.

Настройка и регулировка

Когда завершится монтаж системы теплого пола, его контуры соединяют с коллектором, выполняют настройку системы. Для подключения:

  • снимают терморегулятор, чтобы не повлиял на регулировку;
  • устанавливают максимальное значение на перепускном вентиле, тогда он не сработает преждевременно;
  • начинают регулировку клапана балансировки по показателям температуры воды, выходное значение на котле – +950С, входное трубопровода пола – + 450С. Допускается разница температур между подачей и обраткой на 5-100.

Насос регулируется, начиная с установки минимальной мощности, затем постепенно увеличивают до достижения нужного давления.

Настройка перепускного вентиля начинается с показателя большего на 10% по сравнению с максимальным уровнем давления. Теплый пол с несколькими контурами регулируют каждую петлю.

Полная информация о регулировке по ссылке.

Средние цены

В магазинах специализирующихся на инженерной сантехнике цены формируют по стоимости товара, установленной поставщиком. Они в свою очередь закупают от производителей, накручивают транспортные расходы. В результате в зависимости от расстояния, логистики, себестоимости, бренда производителя, покупатель выбирает насосно смесительный узел в магазинах из широкого диапазона цен, начиная от 6000 и до 40000 руб.

Полезное видео

Видео по теме статьи:

Заключение

Насосно смесительный узел обеспечит в доме, где планируется монтаж системы водяных теплых полов, равномерный, комфортный обогрев. Для этого достаточно соблюдать простые правила, выбирать оборудование в соответствии с объемом обогрева, НСУ ставить недалеко от котла, тогда не будет тепловых потерь, если теплоноситель в контуры подается на расстоянии.


Обновления в разделе


Обсуждаем:
10%
