Клапаны

Система теплых водяных полов обеспечивает максимальный комфорт в комнатах и любых помещениях, гарантируя теплую, уютную атмосферу.

Но чтобы теплый пол нормально работал, следует грамотно собирать схемы и подключать всю систему в работу. Важную роль в данной конструкции играют и клапаны.

Рассмотрим далее подробно основные функции клапанов в системе водяного пола, разновидности, и правила выбора их, что применяют для регулировки данных клапанов, а также правила и особенности регулировки, возможные ошибки при установке клапанов.

Что это такое?

В системе водяного теплого пола используется теплоноситель (горячая вода), он может иметь очень высокую температуру нагрева, которая в отличие от традиционной центральной отопительной системы (батарей, радиаторов), может отрицательно сказаться на контуре и напольном покрытии.

По сильно горячему полу также не комфортно ходить. Поэтому, используемый в системе термостатический клапан, дает возможность создать независимый контур с требуемой, поддерживаемой температурой.

Функции

Клапаны в системе водяного теплого пола выполняют несколько функций:

• Они способны менять направления потоков теплоносителя.
• Выполняют важнейшую роль и в регулировании требуемой температуры нагрева горячей воды. При необходимости, клапан позволяет добавлять в поток слишком горячей воды холодную, тем самым поддерживая комфортную температуру. Таким образом, на выходе в контуры теплоноситель имеет постоянную температуру нагрева.
• В термостатическом распределительном клапане в системе теплых полов из «обратки» происходит смешивание остывающей воды к горячему теплоносителю. Данный цикл повторяется беспрерывно, пока работает/включен обогрев.

Можно ли без них?

Без клапана можно обойтись, если во всех контурах циркулирует теплоноситель с одной и постоянной температурой нагрева, или если источник тепла обеспечивает требуемый градус нагрева воды на выходе.

Разновидности для теплого водяного пола

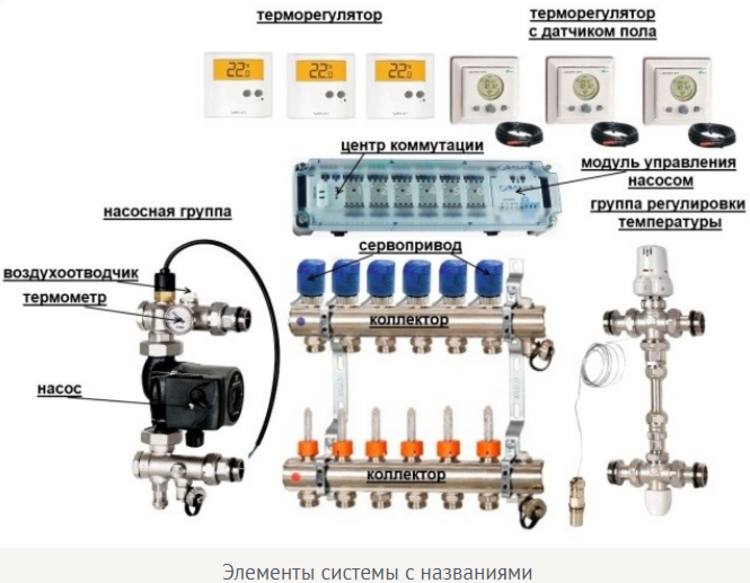

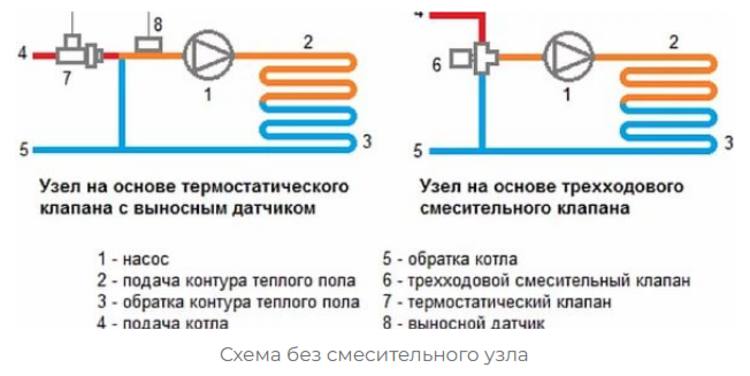

Регулировку температуры нагрева воды в трубопроводе системы теплого водяного пола производят двумя способами – путем смешивания (смесительные) или ограничением потоков (РТЛ). Различают следующие варианты термостатических клапанов для водяного теплого пола.

Смесительные

Клапаны различаются по методу смешивания теплоносителя:

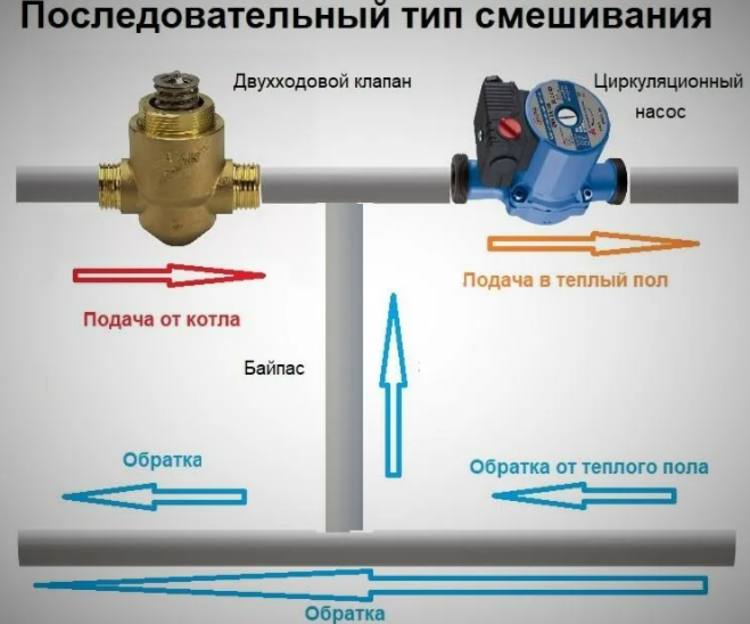

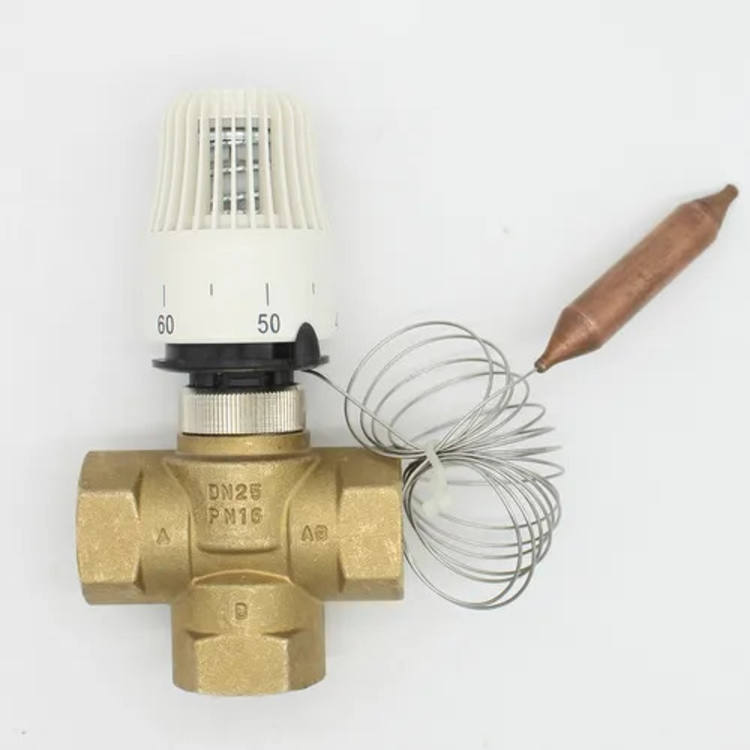

1. Термостатические модели имеют чувствительную термголовку с выносным термодатчиком. Его фиксируют на каждой отдельной магистрали. Функция клапана заключается в определении температуры теплоносителя, и при необходимости, подаче исполнительному механизму своевременной команды.
2. Клапан с функцией термостата. Прибор способен регулировать оба потока (холодный «обратки» и горячий) и обеспечивать требуемый градус нагрева воды. Термостат реагирует на уровень нагрева и регулирует режим открывания/закрывания хода потоков.

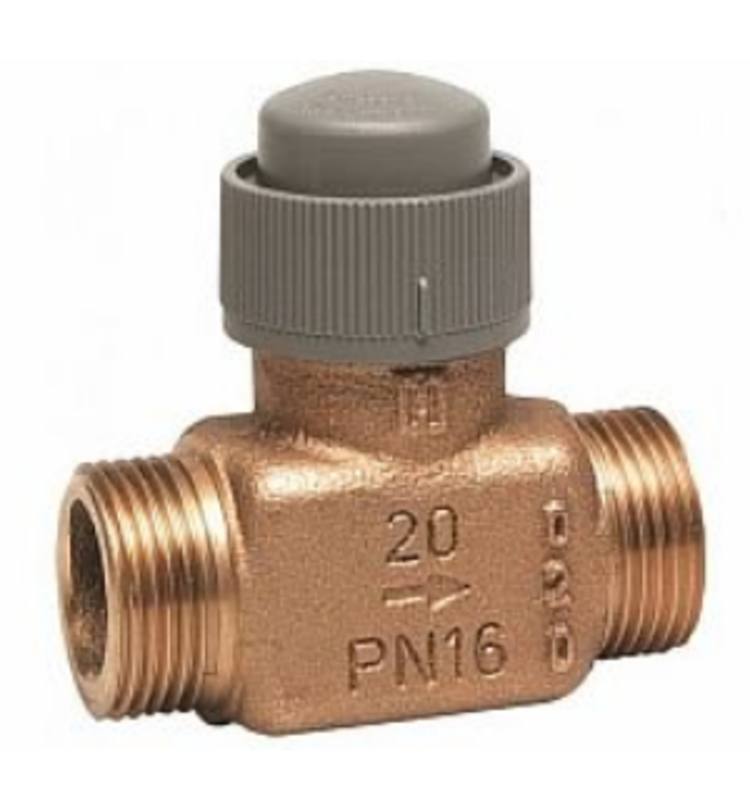

2-ходовые

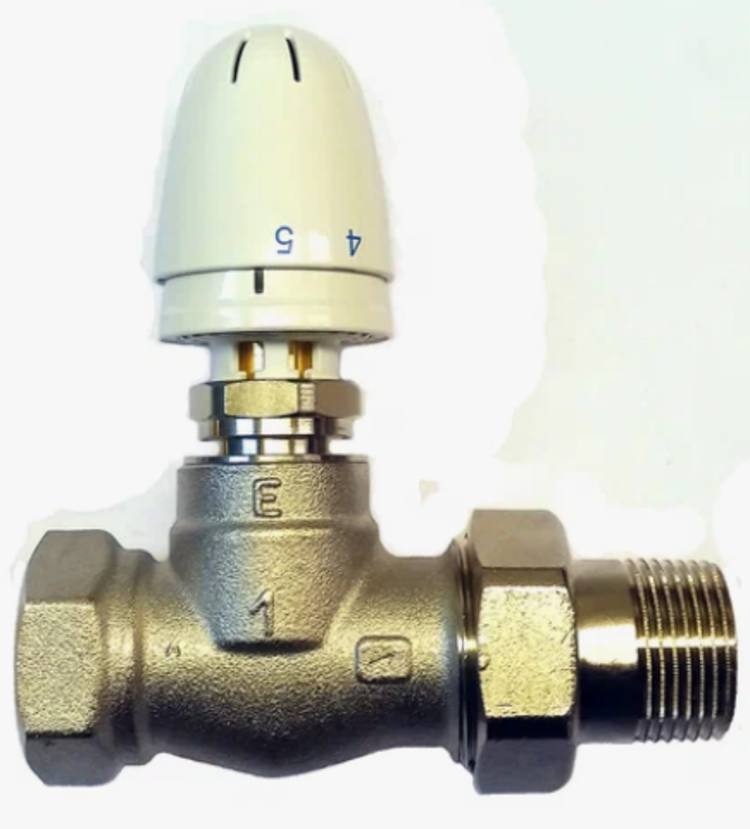

2-хходовой клапан — это недорогая модель ручного типа с усовершенствованными техническими характеристиками. Он бывает нескольких видов с электрическим, пневмоническим или гидравлическим приводом. Несложная конструкция модели прекрасно регулирует температурные показатели теплоносителя в авторежиме.

Клапан 2-хходового типа устанавливают в систему теплого водяного пола вместо ручного/механического вентиля. Он обеспечивает автоматическое понижение температуры теплоносителя, отличается простым монтажом.

2-хходовой клапан выбирают для монтажа теплого водяного пола, который будет использоваться в качестве дополнительного, а не основного, источника обогрева.

Конструкция клапана:

• прочный бронзовый или латунный корпус;
• наличие одного/двух седел, последний способен полностью перекрывать ход воды;
• головка терморегулирующая со шкалой – регулировка положения может корректироваться в ручном, или авторежиме.

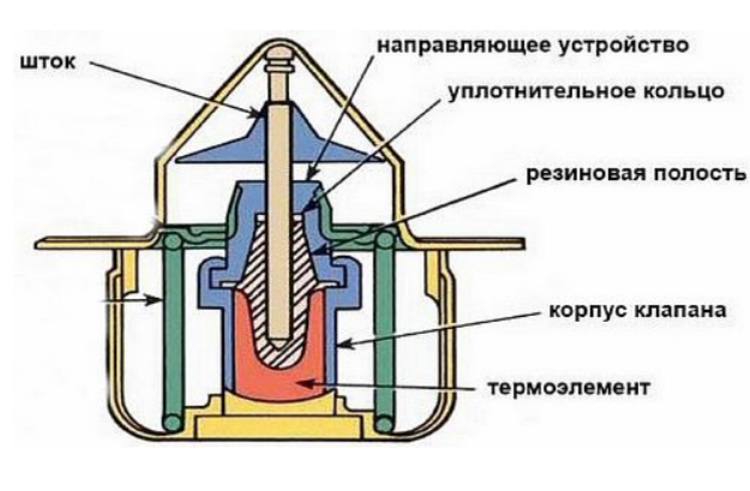

Затвор, перекрывающий подачу горячей воды, располагается перпендикулярно движения теплоносителя. Он состоит из седла и плунжера. Последний может иметь стержневую, игольчатую и тарельчатую форму.

Принципы работы:

• вода или другой теплоноситель из «обратки» снова подается на направление контура;
• в этот момент реагирует и срабатывает модуль, отвечающий за подачу горячей воды;
• потоки, смешиваются до нужной температуры.

Срабатывает термодатчик и в авторежиме затвор закрывает подачу горячей воды.

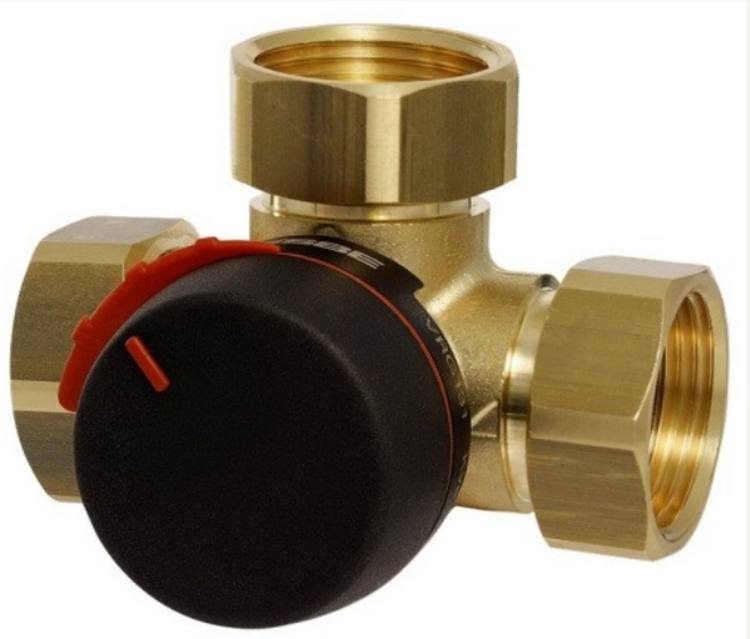

3-ходовые

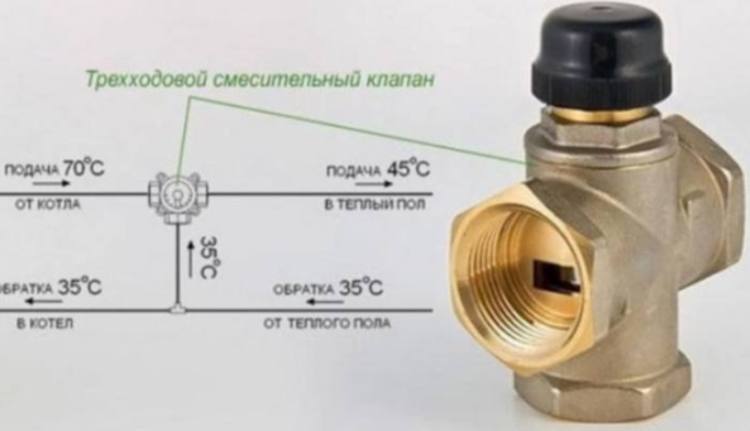

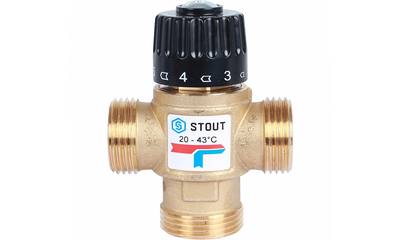

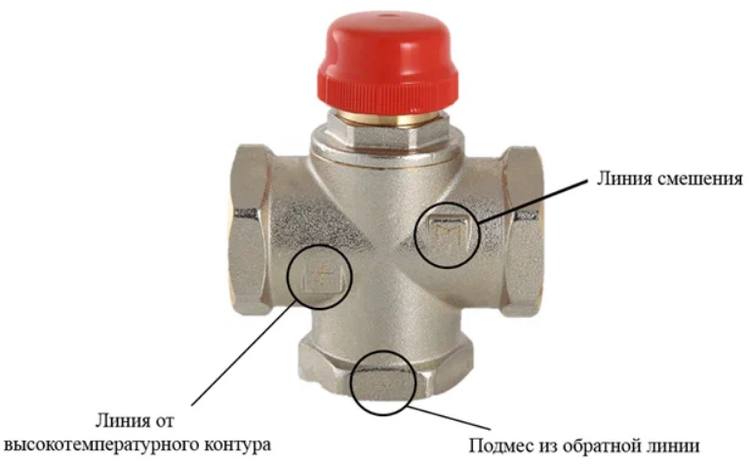

Этот вентиль более мощный, предназначен для использования в помещениях с большими и очень большими площадями. 3-хходовой клапан имеет аналогичные характеристики и предназначение (как 2-хходовой). Модель отличается максимально удобной регулировкой нагрева температуры воды для теплых полов.

Конструкция модели:

• корпус из латуни или бронзы;
• модель с двумя входами и выходами;
• в комплекте термостат и термоголовка;

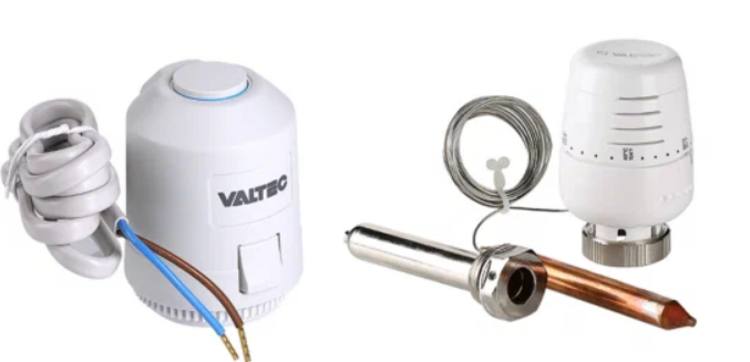

• бывают с серво- или электроприводом;
• внутри располагается смесительная камера, где размещен термостат с регулятором.

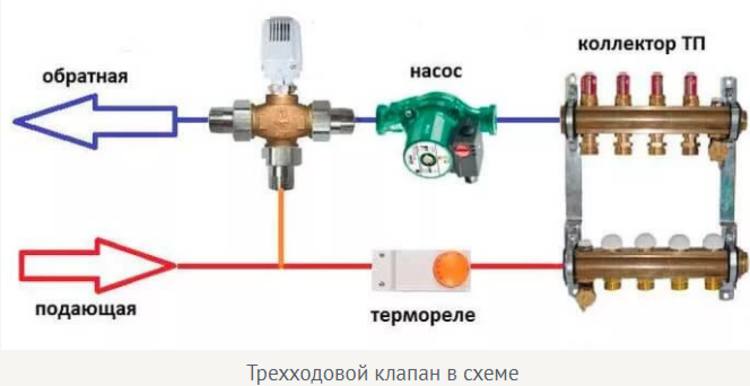

Принцип работы аналогичен – идущая от котла горячая вода, попадая в узел, при необходимости понижения слишком высокой температуры нагрева, смешивается с уже охлажденной водой, идущей из «обратки». Порядок работы:

• нагретая, горячая вода (при соответствии требуемым показателям нагрева) направляется по правому и фронтальному отрезкам трубы;
• при отклонении температуры воды от заданных параметров, включается в работу термостат, приводящий в движение шток;
• к горячей подмешивается охлажденная вода из «обратки».

После регулировки температуры, происходит полное открытие фронтального хода. Во время включения устройства напряжение в потоке теплоносителя не изменяется.

3-хходовые модели клапана имеют и минус – при срабатывании термостата вентиль открывается сразу полностью, а не частично, как предыдущая модель. Горячий поток воды сразу устремляется в контуры и может вызвать резкий перегрев системы, иногда и разрыв трубы. Пропускная способность 3-хходового клапана несколько меньше.

О трехходовых клапанах вся информация тут.

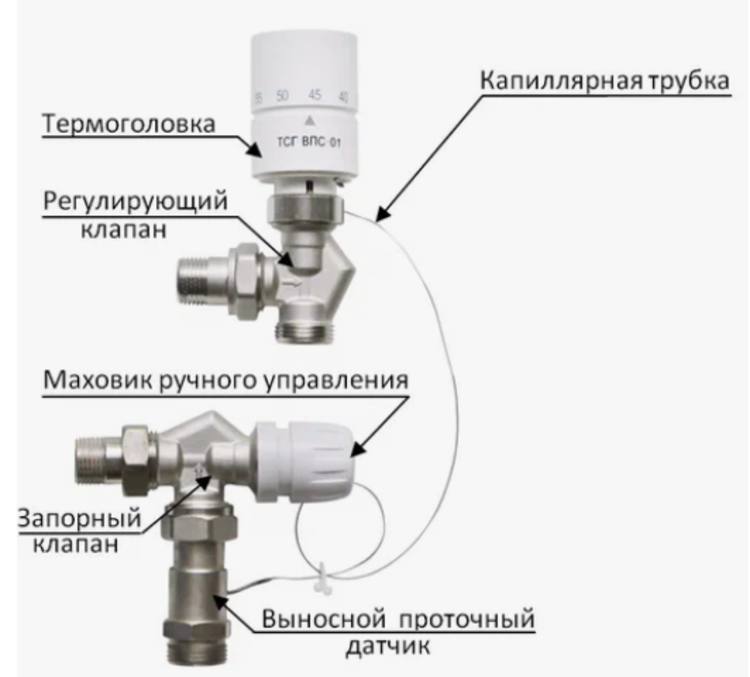

РТЛ клапан

Данная инновационная модель RTL или РТЛ, это запорная регулирующая арматура, которая обеспечивает регулировку и контроль нагрева температуры теплоносителя до требуемых показателей. Регулировка температур производится путем ограничения потоков воды.

Данный тип выбирают, когда при строительстве дома/объекта, не планировалось обустройство теплых водяных полов, но позднее появилась необходимость в их монтаже.

РТЛ-клапан ставят на «обратку» во время врезки контура в линию, для стабилизации температуры воды. Особенность – клапан будет препятствовать ходу горячего теплоносителя в петлю, пока поток «обратки» не сравняется с заданной температурой.

Конструкция клапана:

• устройство имеет вентиль с термостатом;
• в крышке встроен моховик (регулятор температуры) – он ограничивает температурный режим «обратки»;
• клапан для сброса воздуха и слив воды.

Принцип работы:

• показатели температуры воды поступают на датчик;
• RTL удерживает нужную температуру в соответствии заданной пропорциональности;
• клапан открывается, когда температура воды изменяет свои показатели, относительно заданным (предельным) величинам.

Функционал РТЛ клапана:

• Подача теплоносителя с максимальной температурой и в определенном количестве.
• Теплоноситель заполняет полностью петлю, циркулируя по ней, затем происходит остановка потока.

Горячая вода нагревает стяжку, затем равномерно нагревается и весь пол с напольным покрытием. Когда нагрев снижается, в петлю подается следующая порция горячей воды. Ровное распределение тепла при помощи регулятора позволяет сделать пол комфортным.

Плюсы РЛТ:

• Можно подключать контур комбинированного варианта, и выбирать схему в зависимости от условий.
• Дополнительные узлы для понижения температуры не требуются, регулировка осуществляется простым и понятным способом.

Минусы:

1. В данном случае подача горячей воды должна осуществляться равномерными объемами.
2. РЛТ применяют только на площадях малых размеров (для петли не более 50 м).

Установка ограничителя Unibox RTL теплоноситель в контуры подается порционно и циркулирует по площади помещения, далее возвращается через регулятор. Клапан откроется, если нагрев воды будет, ниже заданной температуры.

Полная статья об клапанах RTL по ссылке.

Как выбрать подходящий тип?

При выборе данного устройства, прежде всего:

• Учитывают проходную способность труб, площадь помещения. Смесительный прибор должен быть способен (согласно прилагаемой инструкции от производителя) перерабатывать воду из отопительной системы.
• Учитывают и температуру нагрева теплоносителя, которая может быть в диапазонах +35+55⁰С.
• Выбирая между ручным или автоматическим клапаном, следует помнить, что последний значительно облегчает эксплуатацию оборудования и создаст комфортный микроклимат, а также будет экономить ресурсы. Автоматика также позволяет производить настройки температурного режима в зависимости от времени суток, дня недели. Ручные модели стоят значительно дешевле.
• Если требуется установка клапана в помещениях с большой площадью, то целесообразно приобретать 3-хходовые клапаны, для небольших/средних помещений или частных домов подойдут 2-хходовые варианты. РЛТ-модели будут рентабельными, когда возникло желание установить теплые водяные полы, после утвержденного проекта, где они не планировались.

Что используется для регулировки работы?

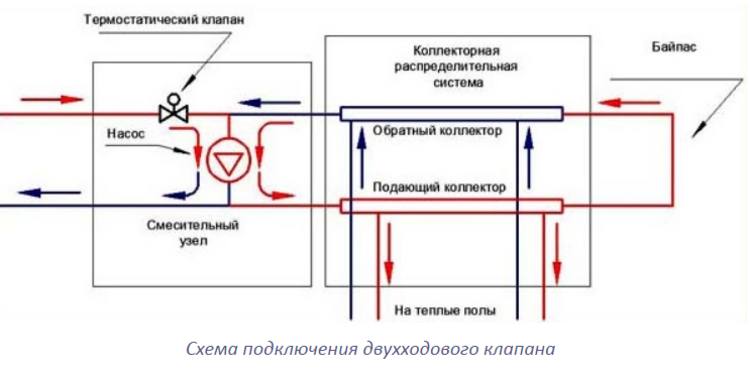

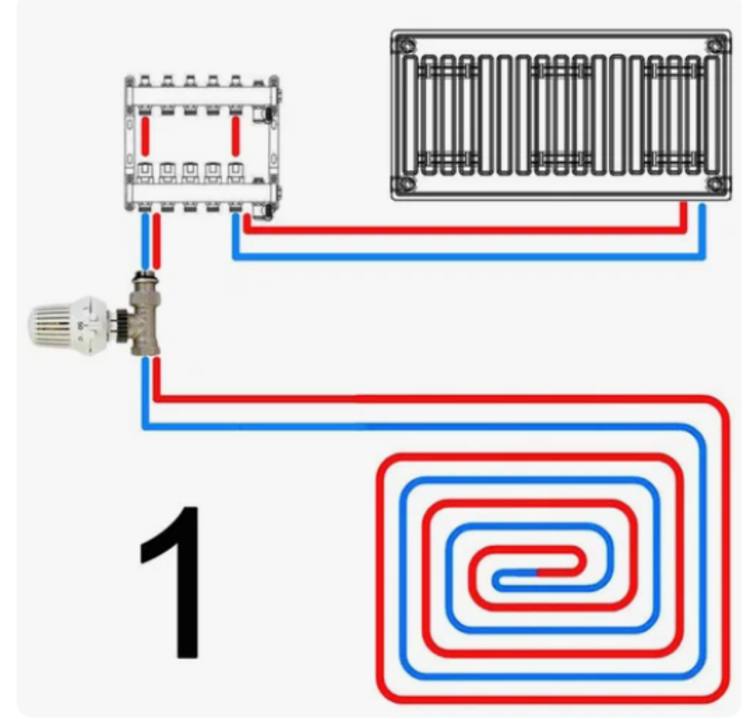

2-хходовой клапан подключают к системе теплого водяного пола, используя параллельную схему. Схема может реализовываться при эксплуатации двух или трех контуров нагрева, по которым проходит теплоноситель.

данном варианте регулировка подачи и давления воды проводится только с помощью одного или нескольких, параллельно установленных, клапанов (2-хходовых). Когда используется параллельный способ смешивания воды из котла и «обратки», то магистрали трубопровода изначально разъединяются.

Для параллельной схемы используют:

• коллектор;
• труба отопления;
• 2-хходовой клапан;
• насос циркуляционный;
• пульт управления.

Профи рекомендуют установить перепускной клапан вместо байпаса, что будет способствовать понижению эксплуатационных нагрузок, сократит расходы энергии, когда контру будет закрыт. 2-хходовой клапан можно настраивать вручную, пропуская нужное количество воды через смесительный кран.

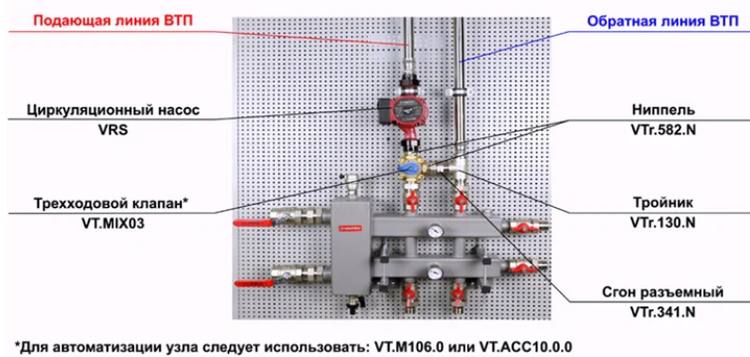

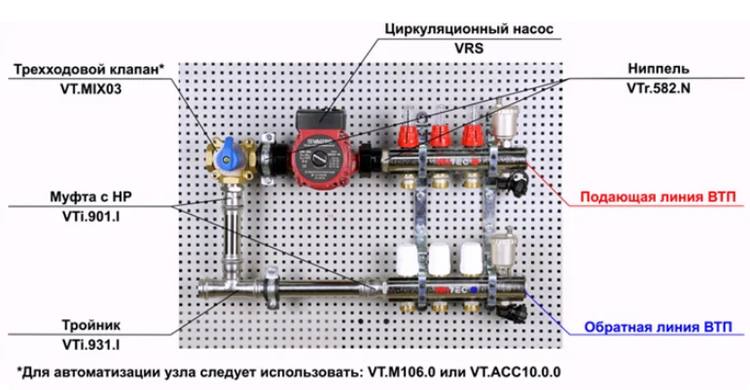

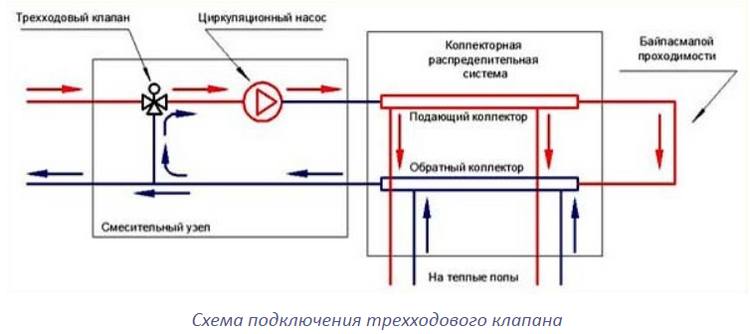

3-хходовой клапан подсоединяют к нагревательному контуру с учетом схемы и последовательности этапов. Термостатический клапан может быть замещен балансировочным вентилем или шаровым краном. Для гидравлической настройки также можно использовать данный вентиль, присоединяемый к малому контуру.

Правила и особенности настройки

Запуск системы теплых водяных полов начинают после полного окончания монтажных работ. Ведут регулировку по этапам:

1. Систему заполняют водой, стравливают воздух. Открывают 2-х или 3-хходовой клапан, расходомеры, вентили, запорные краны на подаче/«обратке», воздухоотводчик.
2. Спускают воздух из контуров. После его выхода, все краны закрывают, оставляя один контур. Это обеспечит «выдавливание» воздуха полностью. Так опрессовывают каждую петлю. Краны закрывают.
3. Настраивают клапан, например, 3-хходовой. Его позиция должна быть на минимуме или вовсе закрыт.
4. Регулируют расходомеры – делят потоки воды на все контуры, с учетом их длины.
5. При отсутствии расходомера, настраивают коллектор с колпачками (на нужное количество оборотов).
6. Включают насос (циркуляционный) на минимальную мощность и постепенно добавляя еще оборот. Горячая вода постепенно вытеснит холодную в контурах, начнется прогрев.

Наглядно об установке в видео:

Возможные ошибки в установке

При установке клапана и подключении могут возникать проблемы и ошибки:

• клапан не подошел по размерам к трубам – необходимо перед покупкой тщательно выверить все диаметры и габариты деталей и расходников;
• для большого помещения купили 2-хходовой клапан, пол циклично перестает нагреваться – данный клапан не предназначен для помещений с большой площадью, следует его заменить на рентабельный 3-хходовой, который будет максимально функционален в данном случае;
• в загородный дом, где постоянно не проживают, поставили клапан ручного типа – лучше в таких ситуациях устанавливать автоматические модули, которые можно настроить на режимы обогрева, которые будут не только экономить ресурс во время отсутствия хозяина, но и «готовить» комфортный прием к его приезду.

После окончания строительных работ загородного коттеджа, решили добавить теплый водяной пол, установив 3-хходовой клапан, получили некоторые проблемы – следует в конкретном случае использовать модели РТЛ, специально для этого предназначенные.

Заключение

Применяемый в системе теплых водяных полов специальный термостатический клапан, позволяет создавать независимые контуры теплоносителя с требуемой температурой, которая максимально обеспечивает комфорт и тепло. Данные современные устройства четко и качественно выполняют свою функцию, различные модели (по мощности) рассчитаны для установки в помещениях с разной площадью.
