Склерометры

фото 19637_2Чтобы дать оценку некоторым характеристикам различных твердых материалов, используют специальный прибор – склерометр.

Впервые методика проверки твердости сырья была разработана еще в 19 веке, тогда выполняли надрезы острыми предметами на материалах или пилили их.

Сегодня же очень удобно воспользоваться склерометром, чтобы измерить твердость строительного сырья, например, бетона.

Особенности прибора для измерения прочности бетона неразрушающим методом

Изначально данное слово «склерометр» переводится как «твердомер» — прибор для определения твердости материалов. Методика заключается в процедуре царапания какого-либо материала: такой способ используется в науке на протяжении вот уже 300 лет.

В строительной сфере данный прибор наиболее часто применяется для диагностики бетона. Измерение твердости происходит с помощью стандартизированной алмазной головки, которая перетаскивается через бетон. Показатели определяются путем выяснения уровня давления, которое необходимо для создания царапины.

Принцип действия заключается в следующем:

  • инструмент приставляют к исследуемой поверхности ударным механизмом;
  • резко нажимают прибор;
  • на шкале появляются показатели;
  • разные типы приборов действуют по-разному.

Основная суть работы – упругий отскок. Ударная сила нормируется энергией бойка и измеряется в условных единицах. Принцип действия данного инструмента электронного типа нормируется ГОСТ 22690-88.

Цели применения

На данный момент под термином «склерометр» имеют в виду любой аппарат, при помощи которого царапают исследуемые плоскости. С их помощью можно проверить следующие характеристики:

  • фото 19637_3способность сопротивления воздействию более твердого предмета;
  • способность сопротивляться истиранию;
  • способность восстановления своей структуры после воздействия.

Иногда этот инструмент еще называют «молотком для измерения твердости бетона». Сфера применения – строительство.

С помощью такого инструмента осуществляется контроль состояния зданий, проводится испытание на прочность бетона, раствора и других композиционных материалов, которые были использованы при возведении конструкций и сооружений.

Проверка объекта прибором такого типа осуществляется раз в год.

Все приборы надежные и удобные в эксплуатации, они помогают за короткий срок проверить искомый показатель. Использовать склерометр можно и для собственных целей – чтобы проверить прочность бетона в растворе, применяемом для строительства дома.

Разновидности

В современных строительных магазинах можно найти 3 типа склерометров для бетона: ультразвуковой, электронный и механический. Каждый из них имеет свои особенности.

Ультразвуковые

Такой тип прибора рассчитывает прочность материалов по времени и скорости излучаемой волны. Корпус часто изготавливается из пластика, а на лицевой стороне располагаются кнопки и табло. Сбоку на корпусе размещены 2 контакта.

Аппарат работает от батареек и обладает функцией сохранения проведенных измерений. Особенность ультразвуковой модели в том, что она может обмениваться данными с компьютером, удобно управляется, озвучивает процесс работы, автоматически изменяет волны и способна отыскать дефекты и трещины бетона.

Среди современных моделей можно привести примеры таких аппаратов:

  • Интерприбор ПУЛЬСАР 2.1 Версия 1;
  • СКБ Стройприбор УКС-МГ4;
  • АКС УК1401М.

Некоторые модели способны не только измерить прочность, но и глубину бетонного раствора. Используемый метод ультразвука регулируется по ГОСТ17624.
фото 19637_4
Обзор ультразвуковых агрегатов в этой статье.

Электронные

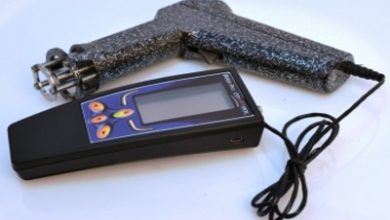

Электронные аппараты обладают небольшими габаритами, что делает их удобными в использовании. Прибор:

  1. отображает показатели с учетом температурной погрешности;
  2. работает от батареек.

Сама погрешность небольшая, поэтому аппарат универсальный – он может использоваться не только по бетону, но и на кирпичной кладке, композитных, мраморных и металлических поверхностях.

Из отличительных особенностей можно выделить способность записи измерений, возможность передачи данных на компьютер, сортировку измеренных данных и изменение направления ударного воздействия.

Наиболее интересные модели:

  • Condtrol Beton Easy;
  • Condtrol Beton Pro.
фото 19637_5

Более подробная информация об электронных склерометрах здесь.

Механические пистолеты

Аппараты механического типа имеют вытянутую форму и чем-то напоминают большую шариковую ручку. Внутри аппарата встроен ударный боек с пружиной. Снаружи размещается шкала, которая отображает выдерживаемое поверхностное давление.

Спектр применения у такого аппарата небольшой, он обладает значительной погрешностью, хотя и стоит недорого, но уступает по точности электронным моделям.

Наиболее удачные примеры таких инструментов:

  1. ADA SchmidtHammer 225 А00191;
  2. RGKSK-60.

фото 19637_6
Их особенностью можно назвать возможность работы при низких температурах, а также большой вес.

Сравнение разных моделей оборудования

Чтобы лучше понимать, какая модель склерометра наиболее подойдет под определенные цели, рекомендуется ознакомиться с самыми популярными приборами данной категории.

Модель Тип Особенности Плюсы Минусы
ОНИКС-2.5 Электронный
  1. высокая скорость – до 15 ударов в минуту;
  2. высокая точность нанесения ударов;
  3. небольшие размеры.
  • ударопрочный корпус;
  • широкий динамический диапазон;
  • низкий уровень помех измерительного тракта;
  • аккумулятор емкостью 2, А/ч.
Высокая стоимость
ADA Schmidt Hammer 225 А00191 Механический
  1. визуальный контроль на рукоятке;
  2. регулировка высоты удара;
  3. регулировка натяжения пружины.
  • узкий корпус для удобного захвата;
  • можно работать внутри и снаружи помещения;
  • поставка в кейсе;
  • доступность.
Отсутствует поверка при покупке
Интерприбор ПУЛЬСАР 2.2 Версия 3 Ультразвуковой
  1. автоматическая стабилизация положения метки;
  2. определение глубины трещины;
  3. до 1000 протоколов контроля с результатами;
  4. русский и английский язык.
  • расширенная комплектация;
  • память до 4 Гб;
  • связь с компьютером.
Высокая стоимость
RGK SK-60 Механический
  1. на корпусе есть шкала с бегунком для визуального контроля;
  2. удобство хранения и транспортировки благодаря кейсу в комплекте.
  • небольшой вес;
  • простая конструкция;
  • металлический корпус;
  • доступность.
Погрешность
Condtrol Beton Easy Электронный
  1. выдерживает температуру -25 градусов;
  2. отсутствие проводов;
  3. компактный размер.
  • небольшой вес;
  • хорошая комплектация;
  • удобство применения.
Погрешность 7%
УКС-МГ4С Ультразвуковой
  1. поверхностное и сквозное прозвучивание;
  2. комплектация дополнительными пьезоэлектрическими преобразователями;
  3. возможность обследования конструкций толщиной до 120 см.
  • высокая скорость измерений;
  • широкий диапазон измерений;
  • надежность и долговечность.
Высокая цена

Из таблицы видно, что наиболее дорогими, но в то де время самыми точными и удобным в использовании будут ультразвуковые приборы – их часто используют профессионалы.

Принцип работы

Склерометры работают по такому принципу:

  1. фото 19637_7Измеритель приставляют ударным механизмом к исследуемой поверхности.
  2. Используя обе руки, плавно нажимают на склерометр по направлению к поверхности до тех пор, пока не появится удар бойка.
  3. На шкале появляются показания измерений.
  4. Измерения проводят несколько раз для устранения погрешности.

По сути работа склерометра проста и основана на действии пружины и отскока. В инструкции к каждому аппарату указаны особенности работы с приборами.

Подробно статья об использовании прибора тут.

Поверка

Поверка склерометров является обязательной процедурой для всех компаний, задействованных в строительстве, а также на тех фирмах, чья продукция относится к сфере государственного регулирования обеспечения единства измерений.

Когда это нужно и зачем?

Поверка таких аппаратов крайне важна тогда, когда они используются для проведения ответственных измерений. Если модель инструмента внесена в Госреестр СИ и используется в сфере ГРОЕИ, то поверка будет обязательной. Это делается для того, чтобы убедиться в том, что погрешность измерений не превышает установленные производителем показатели.

Если прибор уже прошел поверку, то его стоимость изначально будет выше.

Как правильно проводится и где?

Поверка проводится в специальных метрологических лабораториях на установленном для этого оборудовании. Она включает:

  • визуальный осмотр;
  • опробование;
  • контроль величины отскока бойка;
  • вычисление вариаций показателей и усредненной величины погрешности.
Поверка производится аттестованными специалистами, при этом осуществляется углубленный контроль по протоколу. После того, как поверка успешно пройдена, выдается свидетельство установленного образца. Это свидетельство производитель должен предъявить при продаже аппаратов.

Плюсы и минусы применения

После полученной информации, можно сделать выводы об использовании приборов проверки прочности бетона, а именно выделить плюсы:

  • фото 19637_8эргономичнсоть;
  • удобство применения;
  • точность данных;
  • отсутствие зависимости от угла удара;
  • надежность;
  • объективность оценивания.

Из минусов можно выделить значительную погрешность механических моделей и высокую стоимость моделей ультразвукового типа.

Средняя цена на аппараты

Расценки на склерометры зависят от их типа и возможностей. Например, ультразвуковые модели по цене стартуют от 90000 рублей, при этом почти все из них сразу на производстве проходят процедуру поверки, поэтому точность будет на высоте.

Электронные модели стартуют от 30000 рублей – это инструменты среднего класса, но есть и дешевле – от 16000 рублей. Самыми доступными будут модели механического типа – их цена стартует от 12000 рублей.

Заключение

Склерометры предназначены для измерения прочности бетона методом отскока и вычисления давления на поверхность.

Они бывают ультразвуковыми, электронными и механическими. Самые дорогие – ультразвуковые, отличающиеся набором функций и точностью, а самые доступные, но с погрешностью – механические. Все склерометры должны проходить поверку перед поступлением в продажу.
