Обзор влагомеров Testo (Тесто), описание моделей 606 1, 2 и других

Без современного высокоточного влагомера сегодня не обходится ни одно промышленное производство, объект капитального строительства, поставщик строительных или отделочных материалов, либо экспертная компания.

Данные компактные и высокоточные приборы дают возможность практически моментально определить процентное содержание водяных паров в структуре любого твёрдого материала – древесины, бетона, кирпича, пеноблока, сыпучего вещества, либо грунтового основания.

Все влагомеры подразделяются на бытовые и профессиональные, классифицируются по техническим характеристикам, конструкции, принципу работы, функциональному назначению. На рынке представлен широкий ассортимент данного метрологического оборудования от сотен разных поставщиков и производителей со всего мира, в том числе, из РФ, из-за чего далеко не каждый обыватель может выбрать нужный прибор.

Одними из лучших и практичных видов оборудования рассматриваемой категории для повседневного использования являются влагомеры Testo.

Что это за марка?

Testo – это крупная производственная компания, основанная более 65 лет назад, в 1957 году в Германии. Изначально концерн был ориентирован на выпуск высокотехнологичных термометров для измерения температуры человеческого тела.

Первые высококачественные товары «Тесто» принесли широкую известность её основателям, и на протяжении 1970 – 2000 годов, по всему миру ежегодно открывались собственные представительства бренда, которых сегодня насчитывается более 35 департаментов во многих странах Европы, Азии, а также в РФ и в США.

Сегодня компания является одним из лидеров рынка по производству высокоточного метрологического оборудования для определения климатических параметров, температуры, влажности и других характеристик твёрдых, жидких или газообразных тел.

Влагомеры Testo реализуются в России силами собственного подразделения бренда через сеть авторизованных дилеров уже более 15 лет, и потребители по достоинству оценивают каждую новую модель немецкого производителя.

Общие характеристики

Влагомеры, представленные компанией «Тесто» в широкой продаже, предназначены для разных категорий материалов, а также имеют различный принцип работы. В то же время, вся продукция данной категории от расстраиваемого бренда имеет схожие технические характеристики и некоторые особенности, в частности:

• Пределы измерения влажности, в зависимости от модификации образца и типа испытуемых материалов – от 0,1 – 0,2% до 99 – 100%.
• Допустимые погрешности и допуски во время замера содержания молекул воды в испытуемых образцах — от +/- 0,1% до +/-1%.
• Предельно допустимый диапазон температурных параметров, при котором прибор может работать в нормальном режиме – от -10 ^оС до +50 ^оС.
• Категория пыле- и влагозащиты корпуса влагомера, в соответствии с международными параметрами – от IP20 до IP
• Тип элементов питания / возможное напряжение – 1 батарейка «Крона», 9В, либо 2 батарейки типа ААА, 2 х 1,5 В.
• Габаритные размеры влагомера – от 119 х 46 х 25 мм до 234 х 70 х 58 мм.
• Собственный вес метрологического оборудования – от 90 г до 260 г.

Каждый метеорологический прибор, поставляемый компанией Testo, проходит обязательную сертификацию на территории нашей страны, а также снабжается паспортом качества, в котором потенциальный потребитель может изучить все технические характеристики конкретной модели, что существенно облегчит ему выбор среди предложенного ассортимента продукции марки.

Описание моделей

Учитывая, что компания Testo существует на рынке уже не первый год, а собственное инженерное подразделение бренда периодически выпускает новую продукцию на рынок, либо модернизирует старые модели, чтобы всегда быть на шаг вперёд большинства конкурентов.

Чтобы потенциальный потребитель мог сделать выбор наиболее подходящего под его нужды метрологического прибора, ниже приводится подробное описание наиболее популярных моделей влагомеров «Тесто» с описанием их функций, технических характеристик, сферы использования, преимуществ и недостатков, а также с указанием средней розничной цены.

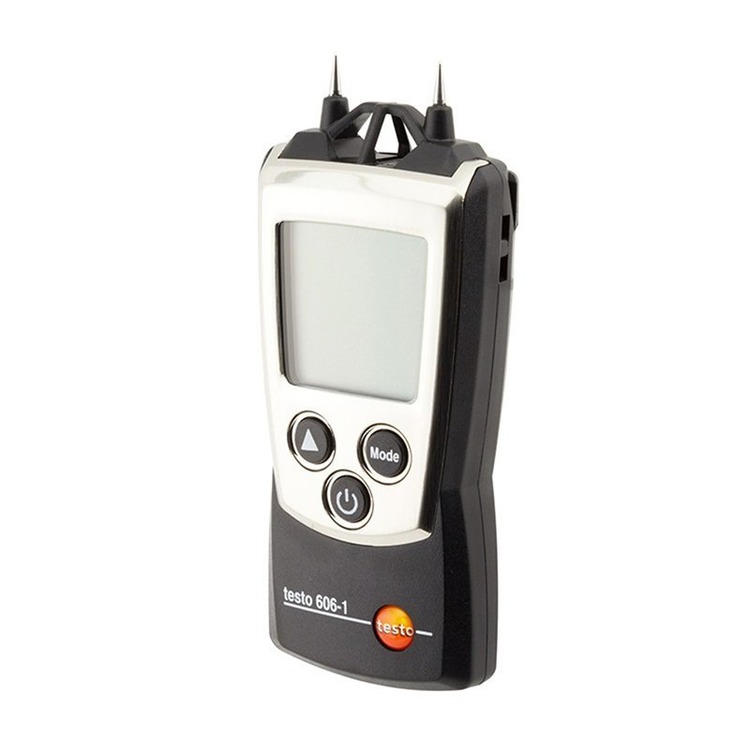

606-1

Компактный карманный многофункциональный влагомер с высокопрочными игольчатыми щупами. Обеспечивает быстрый замер влажности в древесине, а также других волокнистых или пористых строительных материалах.

Работает по принципу механического возбуждения волн, исходящих от металлических сканеров, которые регистрируют ответные импульсы с последующей индикацией их на экране метрологического прибора. Считается одним из самых популярных моделей Testo, продаётся во многих торговых точках страны, на строительных рынках и в салонах авторизованных дилеров марки.

Функции:

1. Замер влажности строительных материалов – древесины, бетона, стяжки, штукатурки, утеплителя, кирпича, пеноблоков и других строительных или отделочных конструктивных элементов.
2. Возможность переключения режимов замера влажности в древесине – для берёзы, дуба, бука, осины, сосны и других пород, широко распространённых во всех регионах нашей страны.
3. Отдельная функция для определения влажности в сыпучих или твёрдых строительных каменных материалах в виде отдельно взятых образцов, либо уже уложенных в конструкцию.

Характеристики:

• Допустимый диапазон проведения замеров влажности в разных материалах – от 0,1% до 55%.
• Допустимые погрешности, отклонения от эталонных значений, указанных в паспорте качества каждого товара +/- 1%,
• Предельно допустимый диапазон рабочих температур, при котором не сбиваются настойки прибора после калибровки – от -10 ^оС до +50 ^оС.
• Категория пыле- и влагозащиты корпуса влагомера – IP
• Тип элементов питания / напряжение – 2 х ААА по 1.5 В = 3 В.
• Габаритные размеры прибора – 119 х 46 х 25 мм.
• Снаряженный вес влагомера – 90 г.

Применение:

• Владельцы дачных участков, планирующие новое строительство частного дома, для определения показателей влажности поставляемых материалов.
• Проверка качества товаров в торговых точках перед совершением покупки.
• Определение пригодности материала перед укладкой в конструкцию без дополнительной обработки.

Преимущества:

• Наличие поверочного сертификата государственного образца.
• Приемлемая стоимость при неизменном качестве.
• Компактные размеры и масса.
• Широкий диапазон испытуемых материалов.
• Специальная клавиша позволяет быстро рассчитать ранее проведённые измерения для их регистрации в ведомости.
• Удобный широкоформатный информационный дисплей с подсветкой.

Недостатки:

1. Сложность исполнения в коммерческих целях.
2. Отсутствие связи с ПК для переноса показателей.
3. Недостаточное количество дополнительных функций.
4. Степень влагозащиты IP-20, что не гарантирует полную водонепроницаемость.
5. Неудобное расположение клавиши включения.
6. Сложность замены батареек из-за слишком герметичного корпуса.

Цена: от 12000 – 13500 руб.

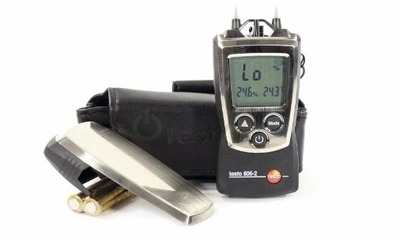

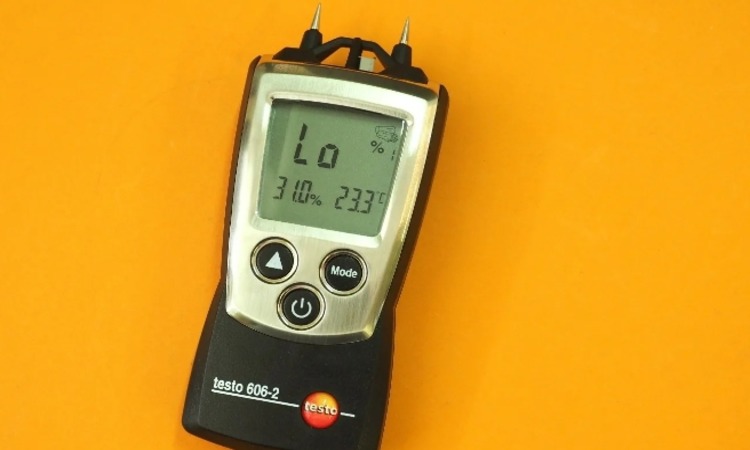

606-2

Карманный влагомер данной модели считается усовершенствованной модификацией 606-1. Разница заключается в расширенном функционале, возможности использования метрологического прибора в качестве гигрометра и термометра для замеров климатических характеристик воздуха в помещении или на улице, а также в наличии встроенной памяти для регистрации последних показателей.

Алгоритм действия и сканирования параметров влажности с последующей обработкой результатов полностью повторяют принцип действия предыдущей модификации.

Функции:

• Определение влажности в структуре твёрдого вещества для всех представленных на рынке строительных материалов, вне зависимости от их состава, физико-механических характеристик и функционального назначения.
• Возможность переключение режимов работы, в зависимости от типа испытуемых материалов, их плотности, твёрдости, количества пор, физико-механических характеристик.
• Измерение влажности воздуха, а также температуры окружающей среды с помощью запатентованных климатических датчиков компании Testo.

Характеристики:

• Предельно возможный диапазон снятия замеров прошеного содержания молекул воды в различных типах материалов – от 0,1 – 0,2% до 100%.
• Возможные погрешности и ошибки от реальных характеристик, обозначенных в паспорте качества влагомера +/- 0,5%,
• Допустимый диапазон температуры воздуха, при котором не влагомер остаётся в рабочем состоянии – от -10 ^оС до +50 ^оС.
• Международный индекс пыле- и влагозащиты корпуса влагомера – IP
• Категория батареек / суммарное напряжение – 2 х ААА по 1.5 В = 3 В, ресурса батареи хватает на 130 часов непрерывной работы.
• Габариты влагомера – 119 х 46 х 25 мм.
• Масса влагомера – 90 г.

Применение:

• Выполнение функций технического или авторского надзора на объекте капитального строительства для проверки соответствия технических параметров материала требованиям проекта.
• Анализ качества строительной конструкции.
• Проверка уровня содержания влажности в стеновых или пролётных элементах перед выполнением черновой, либо чистовой отделки помещения.
• Контроль качества продукции перед приобретением основных строительных или отделочных материалов у поставщика.
• Определение пригодности климатических параметров помещения для хранения строительных материалов.

Преимущества:

1. Быстрая калибровка и настройка нужных показателей в автоматическом режиме.
2. Возможность смены режимов работы, выбора разных пород дерева или категорий строительных материалов.
3. Функция регистрации показателей позволяет не переписывать все значения во время проведения полевых работ, а просмотреть результаты замеров во время камеральной обработки.
4. Надёжный прибор рассчитан не менее, чем на 3 года бесперебойной работы до ближайшей калибровки.
5. Многофункциональность оборудования, что обеспечивает возможность замера влажности воздуха и своевременного изменения параметров окружающей среды до благоприятных условий для твердения бетона, либо для предотвращения размножения бактерий в деревянных конструкциях.

Недостатки:

• Быстрый расход заряда батареи.
• Сложность быстрого переноса данных замеров в память ПК.
• Быстрый физический износ контактных игольчатых сенсоров.
• Недостаточная глубина проникновения механического возмущения и электромагнитного импульса в тело конструкции.
• Недостаточная герметизация корпуса прибора для работы в сложных метеоусловиях.

Цена: от 19500 – 22000 руб.

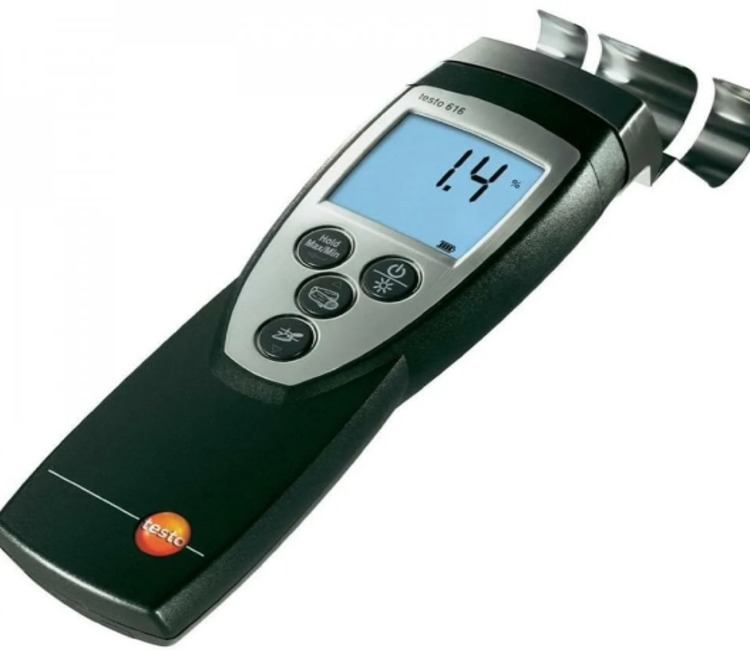

616

Удобное полупрофессиональное метрологическое оборудование для быстрого сканирования влажности в древесине, бетоне, кирпиче, волокнистых утеплителях и других материалах, включая сыпучие компоненты и органические зерновые культуры.

Оснащается удобной клавишей переключения режимов, встроенными графиками зависимости для разных материалов, а также памятью для регистрации температуры, влажности воздуха, поверхности испытуемых образцов с возможностью выведения максимального и минимального, а также среднего показателя проведённых замеров на поверхности материала.

Функции:

• Проверка процентного содержания молекул воды в порах волокнистых или других строительных материалах с неравномерной структурой, твёрдой или пластической кристаллической решёткой.
• Определение климатических параметров окружающего воздуха – влажности и температуры.
• Возможность переключения режимов (более 30 различных графиков зависимости) для разных материалов – пород древесины, лёгких или тяжёлых бетонов, мелкоштучных конструктивных элементов, изоляционных частей конструкции здания или сооружения.
• Возможность регистрации последних 50 параметров по результатам полученных замеров с целью дальнейшего расчёта средних значений, а также фиксации минимальных и максимальных экстремум, что позволяет быстро составить график неоднородного строительного материала.

Характеристики:

• Граничные условия, в пределах которых происходит замер влажности – от 0,1% до 50%.
• Возможные погрешности и допуски во время проведения замеров влажности в испытуемых образцах +/- 0,1%,
• Максимальный диапазон температур, при котором не наблюдаются отклонения замеров влажности – от +5 ^оС до +40 ^оС.
• Степень пыле- и влагозащиты корпуса влагомера – IP30, с данным оборудованием допускается работать под дождём.
• Категория элементов питания / допустимое напряжение – 1 батарейка «Крона», 9В.
• Размеры устройства – 234 х 70 х 58 мм.
• Собственный вес метрологического оборудования – 260 г.

Применение:

• Проведение экспертизы строительных конструкций с составлением официального отчёта.
• Подготовка исполнительных съёмок и приёмка работ при работе подрядчика на объекте капитального строительства.
• Контроль поступающего на производство сырья для нужд деревообрабатывающих или других промышленных предприятий.
• Периодический контроль качества всех этапов работ при возведении капитального здания или сооружения, строительных материалов представителями технического надзора.
• Анализ партии товара от оптового поставщика при приёмке его со склада в торговой точке с оформлением паспорта качества.
• Помощь в сертификации материалов – для проведения лабораторных испытаний в соответствии с требованиями нормативов.

Преимущества:

• Самый большой набор основных и дополнительных функций, по сравнению с большинством аналогов бренда.
• 9-вольтовая батарейка «Крона» обеспечивает длительную бесперебойную работу влагомера.
• Возможность использования влагомера экспертными компаниями с составлением официального отчёта, так как прибор имеет минимальную погрешность измерений, а также адаптирован под российские нормативы.
• Удобный многофункциональный дисплей с подсветкой, на котором отображается текшее значение влажности марала, а также содержание водяных паров в воздухе и текущая темпер тара в помещении.
• Возможность сохранения до 50 последних значений замеров влажности испытуемого образца.
• Быстрая передача результатов замера влажности на экран ПК или ноутбука.
• Гарантия производителя 12 месяцев со дня покупки, что избавляет от риска покупки брака.

Недостатки:

1. Высокая розничная стоимость для полупрофессионального прибора, по сравнению с многими профессиональными отечественными аналогами.
2. Недостаточная точность для профессионального метрологического оборудования.
3. Сканирование образца производится на расстоянии до 50 мм от поверхности, чего не всегда бывает достаточно для снятия показателей влажности в крупногабаритных конструкциях.
4. Необходимость проведения поверки и калибровки влагомера только в сервисных центрах авторизованных дилеров бренда.
5. Низкий показатель ремонтопригодности устройства из-за наличия заводской пломбы.

Цена: от 33000 – 40000 руб.

В видео обзор модели:

Правила применения

Для достижения ожидаемого результата при обследовании строительных конструкций или различных твёрдых материалов на предмет процентного содержания влаги в их структуре, выбора нужного влагомера бывает недостаточно.

В связи с этим, каждый прибор содержит подробную инструкцию по эксплуатации, чтобы пользователь не ошибся при выполнении замеров или чтении результата с экрана, а также при его регистрации.

Ниже проводятся подробные технологические карты для определения процентного содержания водяных паров в различных материалах с помощью всех представленных выше влагомеров Testo.

Для бетона

Бетон является одним из самых распространённых видов каменных материалов для возведения несущих каркасов различных капитальных сооружений. Данный материал укладывается в опалубку в жидком виде, после чего происходит его твердение, по мере прохождения химической реакции после гидратации вяжущего компонента – портландцемента с водой.

Чтобы исключить наступление негативных последствий, на протяжении набора прочности бетонной конструкции, рекомендуется постоянно проводить контроль уровня влаги при помощи влагомера с солением следующих правил и требований:

• Поверхность бетона очищается от всех видов загрязнений и жировых отложений.
• Для снятия показателей влажности с бетонных или ЖБ конструктивных элементов, рекомендуется применять влагомер Testo
• Влагомер настраивается на нужный режим, в зависимости от класса, плотности бетона, а также других характеристик конструкции.
• Влагомер прикладывается к телу вертикальной несущей контракции, у её основания, после чего в середине высоты и в зоне сопряжения с низом плиты перекрытия.
• Сканирование осуществляется как с лицевой, так и с торцевой стороны вертикальной железобетонной конструкции.
• При замере перекрытия, необходимо определить влажность в центре пролёта и на приопорных участках, как с верхней, так и с нижней стороны пролётной конструкции.
• По завершении замеров, необходимо зафиксировать 3 главных показателя – минимальная влажность, максимальное значение, а также среднюю величину содержания водяных паров в теле бетона.
• Полученные значения сравнивают с графиком набора прочности, что позволяет определить требуемое содержание влаги в конструктивных элементах с последующей передачей показателей проектировщику или техническому надзору для принятия решений о необходимости увлажнения бетона.

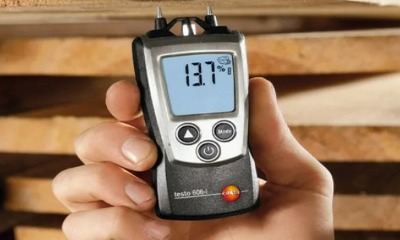

Древесины

Древесина – это волокнистый неоднородный материал, который всегда содержит молекулы воды в свежем виде. Сразу после вырубки леса и обработки данного материала, он сушится до достижения оптимальных параметров. Эталонное процентное содержание влаги в деревянных изделиях рознится, в зависимости от породы растения.

Чтобы измерить показатели содержания воды в структуре твёрдых волокон древесины, необходимо выполнить следующий алгоритм:

1. Из общего объёма партии древесины выбираются до 3 – 5 опытных образцов, не имеющих явных следов брака.
2. При измерении процентного содержания водяных паров в структуре волокнистого материала, рекомендуется применять влагомер Testo 606-1.
3. Брусок, доска или другой материал размечается в характерных точках, где предполагается проведение испытаний.
4. Игольчатый сканер влагомера последовательно подносится к лицевой, боковой и торцевой граням замеряемого изделия.
5. После поднесения щупа, влагомер устанавливается строго ортогонально замеряемой плоскости.
6. Эксперт надавливает на корпус влагомера для погружения шипов в тело древесины и сразу извлекает прибор из образовавшихся отверстий.
7. Показатели замеряются с 3 сторон для всех испытуемых образцов, после чего рассчитывается среднее значение.
8. В случае испытания древесины в торговой точке, на основании официально зарегистрированных значений влажности, оформляется паспорт качества реализуемой продукции.

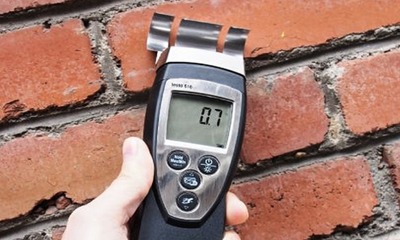

Стройматериалов

Стройматериалы представлены на современном потребительском рынке в широком ассортименте. Компоненты данных материалов могут быть вяжущими, минеральными, синтетическими или органическими.

Каждый стройматериал должен обладать определённой степенью влажности, а заинтересованное лицо или эксперт могут выполнить следующие шаги с использованием влагомера, для выбора высококачественного конструктивного элемента перед возведением капитального сооружения на площадке строительства, либо на дачном участке:

• В зависимости от типа строительных или отделочных материалов, необходимо из общего объёма выбрать несколько образцов, которые будут повергаться проверке.

  Для расчёта количества, рекомендуется пользоваться правилом – от 2 до 3 кирпичей с поддона, до 100 г сыпучих материалов, 1 – 2 керамзитобетонных или газобетонных блоков.

  При замере влажности в утеплителе, достаточно отобрать 2 образца из всего количества.

• Для снятия показаний влажности в таких материалах, следует заранее подготовить прибор Testo 616 или Testo 606-2.
• Контактный или погружной щуп влагомера прикладывается к кирпичу, газобетонному или керамзитобетонному блоку последовательно в 2 местах – со стороны ложка и постели.
• Показатели регистрируются на экране и запоминаются клавишей Hold.
• Для замера влажности в утеплителе, игольчатый щуп погружается в тело материала до основания минимум в 3 – 5 местах с расстоянием от 100 мм между итерациями.
• Для определения влажности в насыпи, щуп влагомера проникает тело материала у основания, после чего проводится вверх до конусной части, с постоянной регистрацией показаний по мере продвижения включённого оборудования.
• Эксперт регистрирует экстремумы и вычисляет среднее значение, после чего обработанные показатели передаются, для дальнейшего использования в отчёте или для оформления рабочего проекта.

Каждый официально зарегистрированный на рынке производитель стройматериалов указывает в паспорте качества оптимальный показатель влажности своей продукции.

Пастообразных материалов

Пастообразные строительные материалы также представлены на рынке в большом количестве, с разными наименованиями, сферой использования и свойствами. К этим субстанциям относятся готовые штукатурные или шпатлевочные смеси, краски, затирки, герметики и другие вещества, без которых нельзя обойтись при строительстве или отделке капитального сооружения.

От степени влажности таких материалов зависит их удобоукладываемость, скорость полимеризации, механическая прочность и долговечность. Для замера влажности в пастообразных материалах, необходимо обязательно выполнить все пункты следующей технологической карты:

1. В зависимости от типа упаковки, необходимо её вскрыть, после чего забрать до 50 – 100 г материала с целью последующего проведения испытаний.
2. Для пастообразных материалов подойдут влагомеры Testo 616 или Testo 606-1.
3. Сканирование производится при помощи игольчатого или контактного щупа, который медленно погружается в пастообразную массу.
4. Показания рекомендуется замерить на поверхности, после чего на середине погружного щупа и, в завершении операции, при максимальном проникновении металла в тело субстанции.
5. После выполнения всех замеров, на экране регистрируются максимальные, минимальные и средние значения замера влажности в материале.
6. Операция повторяется минимум для 1 – 2 образцов из каждой партии или плотно закрытой тары.

При заборе образца пастообразного материала из герметичной ёмкости, рекомендуется немедленно осуществить проверку уровня влажности в его структуре. Это связано с тем, что на воздухе такие субстанции начинают почти сразу полимеризоваться, что всегда приводит к изменению физико-механических характеристик, и потребитель получит ошибочные данные на экране влагомера.

Зерна и других сыпучих продуктов

Сельскохозяйственная индустрия нашей страны представлена в виде широкого ассортимента злаковых культур, которые возделываются в каждом регионе РФ, за исключением северных широт. Для безопасного хранения и последующей переработки зерна, требуется определение оптимального показателя влажности в его органической структуре.

Для таких целей, применяется специальный влагомер, предназначенный для сыпучих материалов, а определение количества воды замеряется в соответствии со следующей пошаговой инструкцией:

• Зерно или другие сыпучие материалы (цемент, штукатурная смесь, песок или щебень) отбираются от партии в количестве до 3 разных образов по 150 – 200 г.
• Для замера данных параметров в зерновых или других сыпучих материалах, рекомендуется заранее приобрести и настроить на нужный режим влагомер Testo
• К сожалению, модели Testo не оснащаются встроенным приёмным бункером, в связи с чем, образцы помещаются в отдельную сухую и чистую ёмкость для проведения глубинного анализа влажности.
• Сканер бескостного прибора подносится к поверхности зерна, после чего на экране регистрируются полученные показатели.
• На влагомер устанавливается щуп для строительных материалов, который погружается в тело сыпучего вещества с повторной регистрацией замеренных значений.
• Операция повторяется для всех заранее отобранных образов, после чего влагомер автоматически рассчитывает среднее значение процентного содержания водяных паров в сыпучем материале.

По результатам анализа влажности, агроном или лаборант понимают, какие шаги нужно предпринять для достижения оптимальных показателей, и какие именно температурно-влажностные условия нужно создать в силосе, амбаре или другом помещении для хранения злаковых культур.

Какая модель считается лучшей?

Среди всех представленных компанией Testo моделей влагомеров, потребители чаще всего отдают предпочтение модификации 616, благодаря её универсальности.

Данная модификация влагомеров совмещает в одном корпусе метрологический прибор для древесины бетона. кирпича и других строительных материалов.

Этот прибор является одним из лучших бытовых устройств, который позволяет в считанные секунды определить процентное содержание влажности практически в любом материале и конструкции.

Влагомер легко убирается в специальный защитный чехол, транспортируется в кармане или небольшой сумке. Влагомер Testo 616 отличается повышенным ресурсом и точностью для компактных бытовых влагомеров, долговечен, надёжен, прост и безопасен в использовании.

Плюсы и минусы приборов

Практически все модели влагомеров Testo пользуются повышенным спросом среди потребителей по всему миру, так как данное метрологическое оборудование обладает рядом следующих неоспоримых преимуществ при сравнении их с аналогичными модификациями от конкретных производителей:

• Высокое качество сборки под контролем немецкого бренда.
• Компактное и лёгкое оборудование легко транспортируется, не занимает много места при хранении.
• Минимальное потребление уровня заряда батарей или аккумуляторов.
• Простая эксплуатация, не требующая специальных навыков и опыта обращении с аналогичным инструментом.
• Быстрое снятие показателей, минимальное повреждение поверхности древесины.
• Удобный многофункциональный экран.
• Прорезиненный корпус прибора, высокий показатель пыле- и влагозащиты.
• Приемлемая розничная стоимость влагомера в сочетании с оптимальной функциональностью и высоким качеством прибора.

Несмотря на плюсы, влагомеры марки Testo также имеют ряд недостатков, из-за чего некоторые потребители часто отдают предпочтения метрологическому оборудованию других марок:

1. Большая погрешность при измерениях.
2. Недостаточная глубина сканирования.
3. Риск быстрого физического износа при использовании прибора в коммерческих целях.
4. Отсутствие встроенной памяти на большинстве модификаций.
5. Отсутствие беспроводной связи с ПК и специального программного обеспечения.
6. Оборудование является бытовым, из-за чего оно практически никогда не используется экспертными компаниями и научными лабораториями.
7. Небольшой модельный ряд влагомеров рассматриваемого бренда, представленного на российском рынке.

Заключение

Влагомеры Testo являются продукцией известной немецкой марки с мировым именем, которая уже почти 65 лет занимается разработками и производством оборудования для изменения климатических параметров, а также физико-механических характеристик твёрдых или жидких материалов. На рынке представлен широкий ассортимент влагомеров «Тесто» для древесины, строительных конструкций, сыпучих и других материалов, а также для зерновых культур, что особенно актуально при использовании их в сельскохозяйственной индустрии.

Влагомеры данного бренда отличаются высокой точностью измерений. Наличием большого количества дополнительных опций, простотой в эксплуатации и повышенной глубиной сканирования, а также надёжностью, качеством сборки и долговечностью. Чтобы потребитель не ошибся в выборе интересующего прибора, выше приводится подробное описание наиболее востребованных моделей влагомеров Testo на рынке.
