Особенности влагомеров для бетона, цели применения, виды и модели

Влагомеры являются неотъемлемыми метрологическими приборами для профессиональных подрядчиков, производителей и поставщиков строительных материалов.

Кроме того, такое оборудование всегда может пригодиться владельцам дачных участков, принявших решение о строительстве нового дома или другого капитального сооружения.

Влагомеры классифицируются по категориям, габаритным размерам, точности измерений, по наличию дополнительных функций и сфере применения. В случае, если подрядная организация или бригада возводит несущий каркас капитального сооружения из монолитного железобетона, им потребуется высокотехнологичный влагомер для бетона.

Что это за прибор?

Влагомер для бетона – это такой тип метрологического оборудования, который предназначен для определения процентного содержания влажности в испытуемой искусственной каменной конструкции на этапе её твердения, либо по завершении набора прочности.

Влагомер показывает содержание водяных паров по отношению к общему объёму бетонного элемента конструкции, либо опытного образца, залитого отдельно, специально для проведения испытаний.

Внешний вид измерителя влажности

Влагомер представляет собой компактный прибор из пластика, который предназначен для удержания одной рукой. В верхней части устройства располагаются сенсоры, которые выполняются в виде игольчатых щупов, либо бесконтактных колб.

С лицевой стороны влагомера находится многофункциональный LCD дисплей с подсветкой, на котором выводятся результаты замеров, а также режимы использования прибора, и панель управления с клавишами. С тыльной стороны влагомера располагается отсек для аккумулятора или батареек, которые обеспечивают питание прибора.

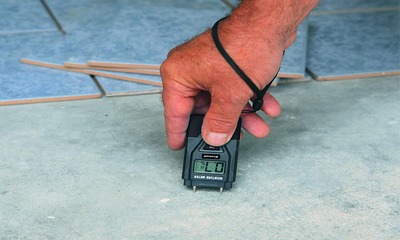

На фото электронный влагомер для бетона:

Что он измеряет и зачем нужен?

Влагомеры для бетона измеряют процентное содержание молекул воды в структуре бетона, благодаря высокочувствительным анализаторам и исполнительному устройству, расположенному в электронном модуле. Данные приборы применяются для достижения следующих практических целей:

• Точное определение количества влаги в бетоне.
• Расчёт степени водонасыщения конструктивного элемента каркаса здания.
• Определение возраста свежезалитого бетона.
• Определение временного промежутка, когда можно отключать греющий кабель, присоединённый к свежей бетонной конструкции, которая заливается в холодное время года.
• Определение потребности в проливе пилона, стены, колонны или перекрытия водой для усиления гидратации вяжущего вещества в засушливое время года.
• Проверка эффективности работы пластификаторов и противоморозных добавок в бетон.
• Выполнение одной из регламентных операций в ходе комплексной экспертизы бетонной конструкции.

Некоторые модификации влагомеров премиум класса также работают как гигрометры, что позволяет сравнить влажность окружающего воздуха с содержанием воды в бетоне, а также оснащаются встроенными термометрами, которые показывают температуру как поверхности ЖБ элемента, так и в окружающем пространстве.

Схема и конструкция

Влагомеры для бетона, вне зависимости от их категории, габаритных размеров, технических характеристик и наличия, либо отсутствия дополнительных функций, имеют схожее конструктивное исполнение, состоят из следующих основных и вспомогательных деталей:

1. Корпус прибора из пластика с прорезиненными вставками для обеспечения герметичности и водонепроницаемости.
2. Металлический токопроводящий щуп или бесконтактная колба со стальными тонкими пластинами, которые деформируются при изменении уровня влажности. По щупам поступает импульс с высокочастотными колебаниями и вибрациями, что даёт точный анализ содержания влаги в бетоне из-за её возмущений при воздействии сенсорами.
3. Соединительный медный кабель в полимерной изоляции между щупами и электронным блоком.
4. Электронный блок, расположенный в корпусе прибора, который состоит из анализатора импульса, исполнительного устройства и микросхемы, регистрирующей зашифрованные цифровые данные.
5. Жидкокристаллический дисплей, на который выводится вся необходимая информация с исполнительного устройства для возможности чтения её пользователем.
6. Панель управления с кнопки, предназначенные для включения и отключения прибора, изменение его режимов или калибровки, в случае неудачной поверки.
7. Батарейный отсек, в котором располагаются элементы питания для нормальной работы прибора. В случае, если, в качестве источника энергоснабжения, используется восполняемая аккумуляторная батарея, в корпусе устройства также имеется гнездо для штекера зарядного устройства.
8. Нередко влагомеры оснащаются специальными противоударными кофрами и чехлами, для удобства их транспортировки.

Характеристики

Все влагомеры, предназначенные для измерения количества молекул воды в бетонных конструкциях, имеют собственные технические характеристики. Данные показатели производительности приборов, в зависимости от модели и модификации, варьируются в следующих пределах:

• Минимальный процент определяемого количества влажности материала, с которого прибор начинает идентифицировать показатели – от 2% до 6%.
• Максимальный показатель содержания молекул воды, которые можно определить с использованием бытового влагомера – до 40% – 50%, профессионального устройства – до 70% – 80%.
• Масса влагомера – от 75 до 200 г для любительского устройства, от 250 – 450 г – для профессионального оборудования, состоящего их двух модулей.

• Типовой комплект дополнительных опций, которыми снабжается большая часть современных электронных влагомеров – автоматическое отключение питания без активного использования оборудования (через 3 – 5 минут), регистрация предельных минимальных и максимальных показателей в процессе проведения нескольких заморов одного и того же материала, возможность изменения опций исследуемых материалов (тяжёлые, лёгкие, ячеистые бетоны).

  А также индикатор уровня заряда аккумуляторов, подсветка ЖК экрана, опция сохранения нужного численного показателя измерения.

• Цена деления, точность проведённых замеров – от 0,1% для любительского влагомера, до 0,01% для профессиональных приборов.
• Тип аккумуляторных источников электропитания – сменные батареи типа АА или ААА для любительских влагомеров и или аккумуляторные батареи с зарядным устройством с LI-Ion составом.

Перед покупкой влагомера рекомендуется заранее ознакомиться с паспортом качества, прилагаемым к нему в комплекте. В данном официальном документе указываются корректные технические характеристики, которые, чаще всего находятся в приведённых выше пределах.

Разновидности

В продаже представлен широкий ассортимент влагомеров для бетона, которые классифицируются по принципу действия, характеристикам и другим партерам. Чаще всего, потребителям доступны следующие видов приборов для измерения влажности в бетонной конструкции:

1. Игольчатые – самые простые влагомеры, которые оснащаются металлическими щупами в верхней части с торцевой стороны. Данные щупы с усилием проникают в структуру бетона, оставляя за собой небольшой след в материале. Импульсные потоки направляются в толщу бетонной конструкции, вызывая возмущение водяных молекул внутри, после чего посылают обработанный сигнал на исполнительное устройство для отображения на экране.
2. Бесконтактные – устройства оснащаются высокочувствительной сферической стальной колбой с сенсором. Внутри сферы располагаются тонкие пластины, которые меняют свою форму и изгибаются при малейших изменениях влажности. Обработка сформировавшихся импульсов исполнительным устройством происходит по той же схеме, что и для игольчатых приборов.

Следует учесть, что каждый из представленных выше типов оборудования для измерения количества водяных паров в бетоне, имеет свои преимущества и недостатки, а также ограничения по эксплуатации.

В связи с этим, перед покупкой изделия, необходимо точно определить требования к бетонной конструкции, а также климатические и другие параметры проведения замеров с регистрацией показателей.

Регулировка и настройка

Перед началом эксплуатации, необходимо подготовить влагомер к работе, что требует выполнения следующих действий:

• В прибор вставляются батарейки типа АА или ААА, а, в случае использования аккумулятора повышенной мощности, необходимо зарядить его перед работой.
• Прибор включается в работу нажатием соответствующей клавиши.
• Выбирается нужный режим работы, либо категория бетона, при наличии такой функции.
• Проводится поверка влагомера с использованием эталонного прибора, либо после получения точной информации о реальной влажности испытуемого образца.
• При необходимости, в случае неудачной поверки, проводится калибровка прибора до достижения нужных показателей влажности.

Что касается профессиональных влагомеров, используемых в коммерческих целях, при условии, что отчёты о проводимых обследованиях предоставляются различные надзорные органы, его калибровку и поверку следует проводить в специальных ведомственных учреждениях, так как пользователям требуется специальный поверочный сертификат государственного образца.

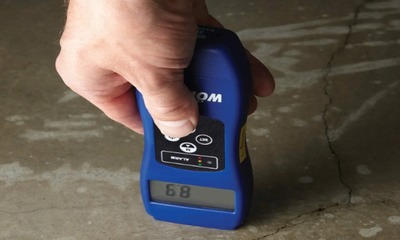

Инструкция по использованию

Для корректной эксплуатации влагомера вовсе не обязательно обращаться к профессионалам, так как прибор предельно прост в управлении и абсолютно безопасен даже для человека без опыта и строительного образования.

Чтобы добиться ожидаемого результата, при использовании влагомера, необходимо соблюдать следующие правила и выполнять все пункты определённой технологической карты:

1. После поверки и проведения всех подготовительных мероприятий, необходимо также подготовить испытуемую конструкцию. Поверхность бетона колонны, пилона, стены, простенка или плиты перекрытия должна быть очинена от пыли, грязи, жировых отложений.
2. Контактный прибор прикладывается к поверхности бетона, после чего щупы импульсным нажатием погружаются в его структуру на 1 – 2 мм.
3. Показатели на экране считываются, записываются, либо фиксируются с нажатием соответствующей клавиши.
4. При испытании элемента каркаса или опытного образца бесконтактным влагомером, достаточно приблизить прибор со стороны сенсора к поверхности бетонной конструкции на расстояние до 1 мм, после чего на экране высветится влажность конструктивного элемента.
5. Учитывая, что бетон является неоднородным материалом, необходимо провести несколько замеров одной и той же конструкции в разных местах. Рекомендуемое количество итераций – 5 – 10, в зависимости от площади поверхности бетонной или железобетонной конструкции.
6. По результатам замеров, фиксируется минимальный, максимальный, а также средний арифметический показатель влажности.

Следует учесть, что самостоятельная эксплуатация влагомера позволяет потребителю получить достоверную информацию о количестве влаги в бетонной конструкции.

Как правильно выбрать прибор?

Чтобы исключить серьёзные ошибки и приобрести высококачественный влагомер, потенциальному покупателю необходимо учесть следующие нюансы и рекомендации при его покупке:

• Наличие сертификата соответствия федеральным или международных стандартам.
• Наличие заводского поверочного сертификата, доказывающего, что прибор полностью откалиброван и позволяет получить достоверные значения влажности с минимальными погрешностями.
• Наличие паспорта качества изделия с указанием основных технических характеристик влагомера.
• Современный влагомер должен иметь точность измерений не менее 0,1%.
• Все кнопки должны быть прорезиненными, а сам корпус влагомера должен быть герметичным, пыле и влагозащищённым.
• Рекомендуется приобретать влагомеры с подзаряжаемым аккумулятором.
• Для удобства чтения информации, следует обращать внимание на приборы с функцией регистрации нужных потребителю значений, а также беспроводной передачи данных на экран ПК.
• Наличие подсветки на экране, так как часто приходится проводить замеры набравших прочность бетонных конструкций при слабом естественном освещении в помещении.
• Следует прибрести влагомер для бетона, который дополнительно оснащается полезными функциями – измерение влажности воздуха, температуры поверхности в эксплуатируемом пространстве, а также с опцией ультразвукового поиска арматуры в теле железобетонной конструкции.
• Цена, которая должна быть в пределах средних рыночных расценок. Если стоимость прибора существенно ниже, чем среднее значение на текущую дату, такие приборы покупать не следует, так как возрастает риск брака или эксплуатации низкокачественного оборудования.
• Наличие гарантийного талона на срок не менее 12 месяцев со дня оформления покупки.
• Наличие авторизованного сервисного центра завода, чтобы потребитель мог быстро провести проверку, калибровку или обслуживание прибора, в случае его выхода из строя или сбоя настроек.

Топ-5 лучших моделей

Учитывая, что на рынке представлен широкий ассортимент влагомеров от различных производственных предприятий, сделать корректный выбор простому обывателю бывает непросто.

В связи с этим, для упрощения покупки, ниже приводится ТОП-5 самых известных и востребованных моделей влагомеров, с кратким описанием производителя, основными функциями расстраиваемой модификации, сферой применения, преимуществами и недостатками, а также с указанием средних рыночных розничных расценок.

HYDRO TEST

Крупная компания из РФ, основанная в 2003 году. Является одним из лидеров рынка в сфере производства и поставок микроволновых влагомеров для древесины, кирпича, грунта и других строительных конструкций. Все приборы проходят сертификацию, имеется сеть сервисных центров бренда.

Универсальный компактный игольчатый влагомер эконом класса из числа пониженной ценовой категории. Позволяет определить содержание водяных паров в любых строительных материалах в домашних условиях с относительно высокой степенью точности.

Функцией прибора является замер показателей влажности в твёрдом строительном материале с возможностью сохранения текущих показателей.

Характеристики:

1. Диапазон измерений: 1% – 8,5%.
2. Погрешность: 1% – 2%.
3. Габариты: 135 х 50 х 32 мм.
4. Масса: 65 г.

Преимущества:

1. Компактные размеры.
2. Быстрый замер влажности.
3. Информативный дисплей.
4. Невысокая цена.

Недостатки:

• Низкая точность.
• Быстрый физический износ.
• Риск сбивки настроек.

Цена: от 2500 руб.

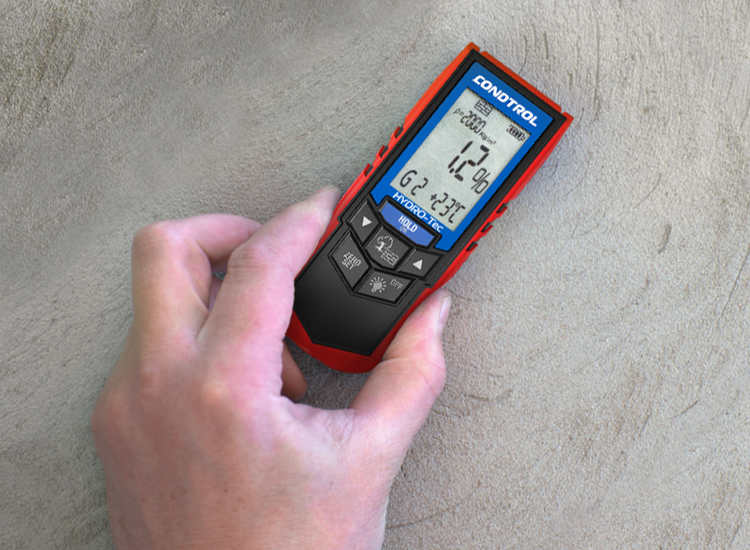

HYDRO-TEC CONDTROL

Рассматриваемый влагомер производится той же компанией, что и предыдущий прибор, описанный выше.

Многофункциональное устройство для определения степени влажности, температуры и других параметров в строительных конструкциях из кирпича, древесины, бетона. Работает по принципу бесконтактного считывания показателей, широко применяется среди подрядчиков на строительной площадке.

Предназначен для измерения количества воды в структуре бетона, древесины, кирпиче и других строительных материалах, определение влажности окружающего воздуха, температуры в помещении.

Характеристики:

• Диапазон измерений: 1% – 35%.
• Погрешность: 0,5% – 1,0%.
• Габариты: 110 х 43 х 25 мм.
• Масса: 75 г.

Преимущества:

1. Повышенная точность измерений.
2. Возможность переключения режимов.
3. Бесконтактная методика.

Недостатки:

• Высокая стоимость для бытового прибора.
• Большая погрешность измерений.
• Необходимость частого обслуживания и настройки сенсора.

Цена: от 7000 руб.

Видео-обзор прибора:

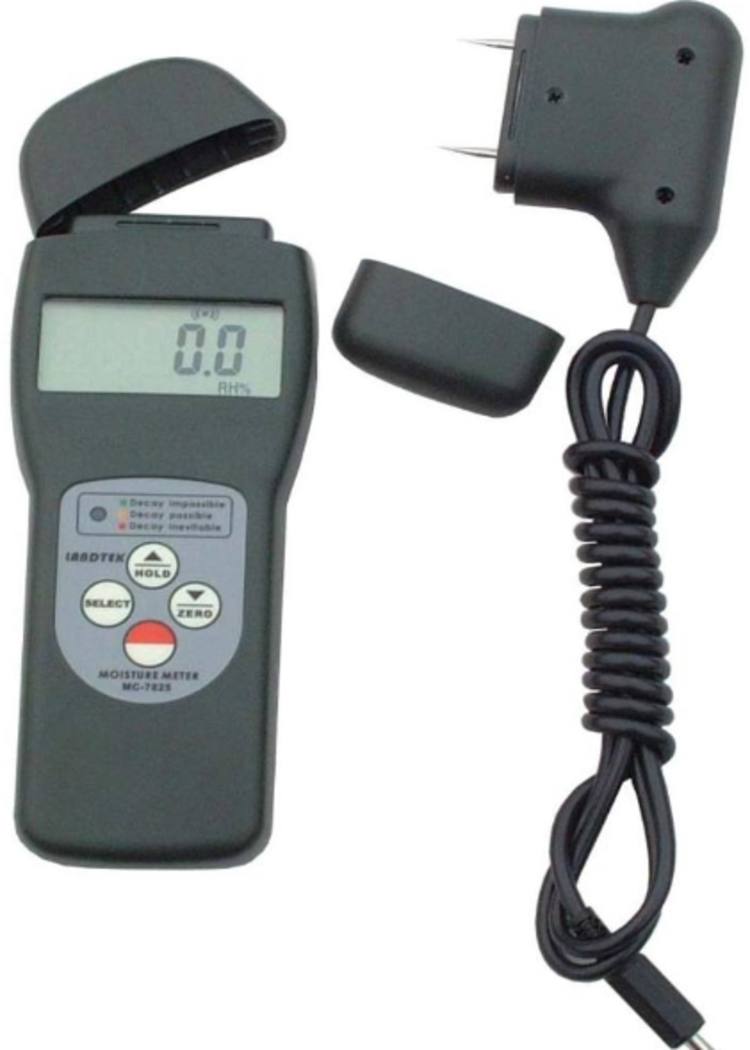

MC-7825PS

Данный прибор производится известной немецкой компанией PCE, которая была основана более 40 лет назад. Предприятие является мультибрендовым, и с конвейеров собственных заводов, расположенных в ФРГ и Польше, сходят сотни наименований профессионального инструмента, используемого в строительстве.

Все товары могут примениться как для личных, так и для коммерческих целей, а продукция отличается повышенной функциональностью, надёжностью и долговечностью.

Полупрофессиональный влагомер для всех типов стройматериалов с аккумулятором и зарядным устройством. Обеспечивает моментальный анализ влажности в толще ЖБ конструкции на глубину более 15 мм.

Функции:

1. замер параметров влажности в строительной конструкции;
2. авто калибровка;
3. регистрации текущих показателей;
4. возможность подключения к ПК через микро USB порт.

Характеристики:

• Диапазон измерений: 0% – 80%.
• Погрешность: 0,05% – 0,15%.
• Габариты: 165 х 62 х 26 мм.
• Масса: 215 г.

Преимущества:

• Высокая точность.
• Противоударный и герметичный корпус.
• Информативный дисплей.
• Регистрация большого количества итераций с функций памяти.
• Аккумулятор повышенной ёмкости.

Недостатки:

1. Отсутствие официального представительства в РФ.
2. Сложность проведения калибровки и ремонтных работ.
3. Отсутствие сертификата для написания официального отчёта государственного образца.

Цена: от 6800 – 7500 руб.

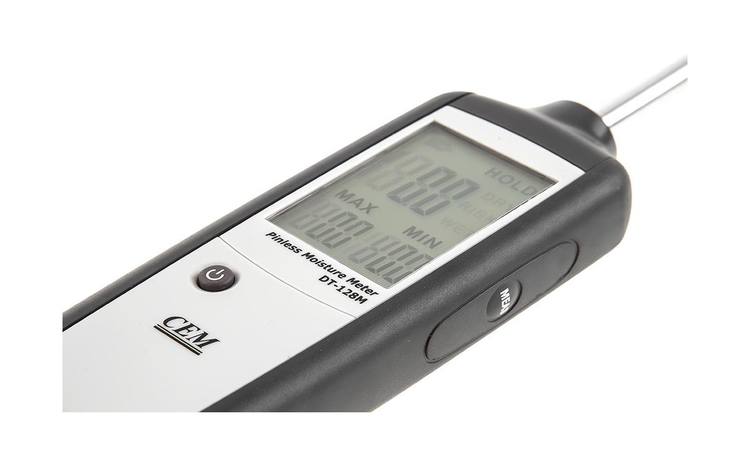

CEM DT-128M

Китайский производственный концерн с мировым именем, ориентирующийся преимущественно на азиатский и российский рынок. Данный бренд выпускает различные лабораторные приборы для изменения физико-механических характеристик и химического состава строительных и отделочных материалов.

Вся продукция проходит многостадийные испытания, а заводы оснащены передовыми станками с высоким уровнем автоматизации, что гарантирует самое высокое качество сборки.

Полупрофессиональный прибор, сертифицированный для применения в РФ. Оснащается капсулой с высокочувствительными с пластинами для достижения повышенной точности замера количества воды в структуре бетона.

Функции:

• определение текущей влажности в бетоне или кирпиче;
• автоматическая индикация максимальных, минимальных и средних показателей по результатам всех проведённых итераций.

Характеристики:

1. Диапазон измерений: 0% – 100%.
2. Погрешность: 0,05% – 0,08%.
3. Габариты: 225 х 85 х 35 мм.
4. Масса: 310 г.

Преимущества:

• Большое количество дополнительных функций.
• Связь с ПК или мобильными устройствами.
• Наличие собственного ПО.
• Простота поверки и калибровки.

Недостатки:

1. Небольшая глубина сканирования.
2. Датчики дают разные показатели на одной и той же конструкции при замерах в разных зонах, из-за высокой чувствительности сенсоров.
3. Быстрый физический износ.
4. Цена: от 9500 – 11000 руб.

МГ4

Данный влагомер выпускается российским брендом «Стройприбор», который существует на рынке профессионального метрологического оборудования уже более 30 лет. Вся продукция компании одобрена к использованию Госреестром, о чём говорит наличие соответствующего сертификата.

Это позволяет использовать оборудование завода для получения высокоточных результатов измерений, а также для составления официального отчёта после проведения экспертных действий.

Один из самых точных профессиональных измерителей влажности, предназначенный для проведения официальной экспертизы бетонных и железобетонных конструкций.

Функции заключаются в определении температурно-влажностных параметров для твёрдых, волокнистых, пористых или сыпучих строительных материалов с регистрацией показателей, автоматическим расчётом средних величин с последующей передачей численных значений по беспроводной связи для составления отчёта.

Характеристики:

1. Диапазон измерений: 2% – 25%.
2. Погрешность: 0,01% – 0,02%.
3. Габариты: 175 х 90 х 30 мм.
4. Масса: 670 г.

Преимущества:

• Самый точный влагомер в рейтинге.
• 9 режимов работы.
• Беспородная связь с периферийными устройствами, наличие персонального программного обеспечения, которое имеет общее расширение с CAD файлами и многими расчётными программами для проектировщиков.
• Предназначен для оформления отчёта, в соответствии с требованиями действующих на территории РФ нормативами.
• Может использоваться для проведения официальной экспертизы качества строительных конструкций.

Недостатки:

1. Высокая стоимость оборудования.
2. Необходимость проведения периодической официальной поверки с получением сертификата государственного образца. Для возможности эксплуатации прибора в коммерческих целях, он должен подвергаться поверке не реже, чем 1 раз в 12 месяцев. В случае идентификации сбоев, требуется профессиональная калибровка оборудования.
3. Сложность проведения ремонтных работ, риск потери гарантии при самовольном вмешательстве в целостность корпуса прибора.
4. Большой собственный вес, не всегда удобен при транспортировке.

Цена: от 24000 – 26000 руб.

Приведённый выше рейтинг является субъективным, так как он составлен на основании отзывов реальных потребителей данных товаров и не несёт рекламного характера. В связи с этим, рассматриваемый ТОП-5 моделей влагомеров носит рекомендательный характер и не может быть использован, как прямое указание к покупке товара.

Плюсы и минусы

Влагомеры для бетона с каждым годом набирают популярность среди массовых потребителей, а также профессиональных подрядчиков, так как данные приборы имеют множество неоспоримых преимуществ:

• Быстрое проведение замеров влажности в любой конструкции.
• Простота эксплуатации прибора.
• Отсутствие необходимости проведения сложных расчётов.
• Повышенная точность влагомера.
• Возможность выбора бесконтактного или контактного прибора.
• Полная безопасность при эксплуатации влагомера.
• Автономное питание прибора.
• Компактные габариты и небольшой собственный вес.
• Подсветка дисплея позволяет работать в любых помещениях
• Водонепроницаемый корпус обеспечивает безопасность и работоспособность при любых условиях.
• Простота проведения настроек.
• Некоторые модели оснащаются термометрами, гигрометрами, а также модулями беспроводной передачи данных или функцией идентификации арматуры в составе конструктивного элемента из бетона.

В то же время, несмотря на плюсы, такие устройства также имеют некоторые минусы, из-за чего многие профессионалы предпочитают передавать образцы бетонных конструкций в аккредитованные лаборатории для детального анализа содержания молекул воды в их структуре:

• Необходимость проведения периодической поверки и калибровки.
• Необходимость постоянной подзарядки или замены элементов питания влагомера.
• Повышенный риск сбоя настроек, в зависимости от уровня заряда батарей.
• Малая глубина сканирования бетонной конструкции.
• Высокая стоимость профессиональных приборов.
• Сложность проведения испытаний в дождь или в холодное время года.

Отзывы пользователей

Учитывая, что влагомеры для бетона распространяются среди профессионалов и простых владельцев приусадебных участков уже не первый год, потребители часто оставляют о данном оборудовании свои положительные и отрицательные отзывы на различных публичных форумах:

1. Большой диапазон проводимых измерений.
2. Относительно малая погрешность измерений даже для бытовых влагомеров.
3. При использовании бесконтактного прибора не достигается желаемая глубина сканирования бетонной конструкции.
4. Зависимость точности измерений от уровня заряда батарей – даже если аккумулятор не разряжен до конца, формируется большая погрешность.
5. Игольчатые влагомеры обеспечивают самую высокую точность измерений.
6. Самыми точными приборами считаются профессиональные влагомеры с мини-камерой.

Приведённые выше отзывы о влагомерах взяты здесь и здесь.

Средние расценки по РФ

Влагомеры представлены на рынке в виде сотен различных моделей от многих производителей с мировым именем. Расценки на данные приборы могут розниться в 2 – 5 раз. Ниже можно увидеть средние цены на наиболее популярные любительские или профессиональные влагомеры для бетонных конструкций:

• Бытовые влагомеры с контактными щупами – от 3,5 – 6,5 тыс. руб.
• Бытовые влагомеры с бесконтактной сферической колбой – от 4,5 – 7,5 тыс. руб.
• Профессиональные влагомеры для бетона с повышенной точностью, функцией беспроводной связи для передачи показателей на монитор ПК – от 12,5 – 14,5 тыс. руб.
• Универсальные полупрофессиональные влагомеры, которые одновременно могут использоваться для древесины, бетона, грунтов и других материалов – от 8,5 – 10,5 тыс. руб.

Приведённые выше расценки могут незначительно меняться, в зависимости от региона реализации товара, внутренней политики конкретного бренда и других прямых или косвенных факторов.

Заключение

Влагомеры для бетона является высокотехнологичными электронными приборами, позволяющими провести экспресс-анализ процентного содержания влаги в бетонной конструкции как на этапе её твердения, так и после набора прочности.

Данное оборудование состоит из контактных щупов или бесконтактной колбы, электронного блока с исполнительным устройством, ЖК дисплея и панели управления. Большинство влагомеров работают от батареек или аккумуляторов, оснащаются зарядными устройствами. Точность таких приборов составляет более 0,1%.

Перед началом эксплуатации, влагомеры требуют поверки, калибровки и настройки, а выполнять работы по измерению процентного содержания влаги по отношению к общему объёму обследуемой конструкции, рекомендуется с соблюдением подробной технологической карты, описанной выше.
