Порядок и схемы подключения и монтажа электрических теплых полов

Наличие теплого пола дома делает его более уютным.

Электрический вариант вполне возможно подключить самостоятельно, достаточно знать некоторые особенности и схемы.

Подробная информация о порядке подключения и схемах рассказано в статье.

Что означает понятие?

Схема либо чертеж электрического теплого пола подразумевает специальное графическое изображение, на котором указаны все необходимые элементы и способы их соединения. Правильная укладка и монтаж подобного покрытия обеспечит надежное и безопасное использование его на протяжении длительного времени.

Правила составления

Прежде чем укладывать электрические теплые полы, необходимо определиться со схемой их подключения. Существует несколько факторов, которые необходимо учитывать:

• Тип нагревательных элементов и их мощность. Основными видами являются кабель, термомат и пленочный пол (инфракрасный).
• Расположение элементов – возможно понадобится укладка не только на пол, но и на стены.
• Влажность в помещении.
• Вид теплоизоляции.
• Расчет шага и мощности.
• Материал основания, на котором планируется проводить укладку.
• Тип помещения, где будет находиться пол – гостиная, ванная, санузел, балкон и т.д.

В результате схема составляется с учетом всех описанных факторов. Это позволит правильно и безопасно подключить электрический пол.

Инструкция по разработке

В зависимости от того, какой нагревательный элемент используется в теплых полах, существуют разные схемы их подключения.

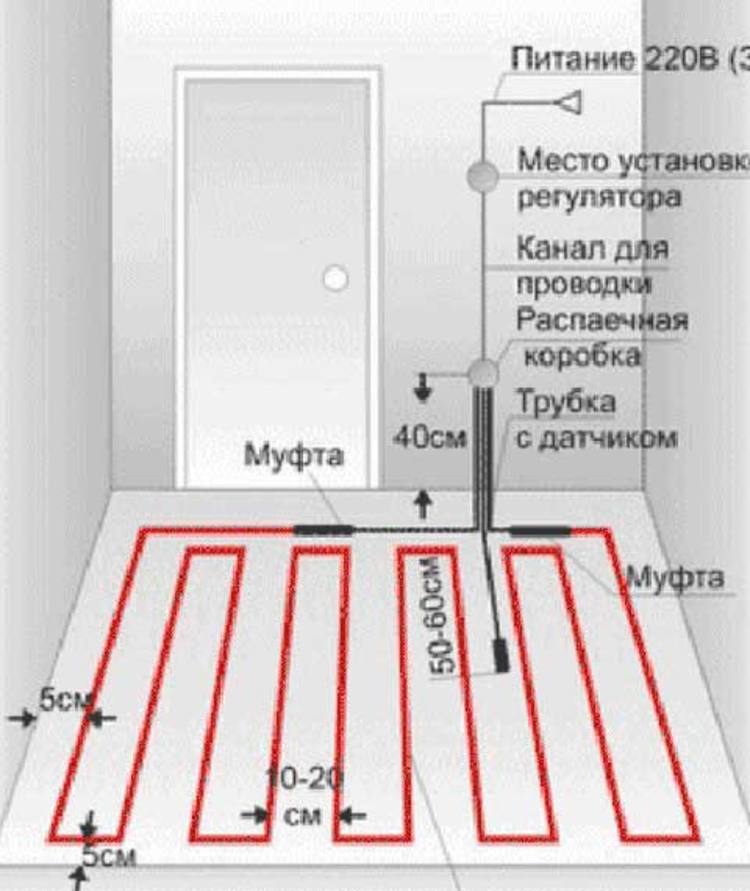

Из греющих кабелей

Теплые электрические полы, основу которых составляет греющий кабель, отличаются 100% теплоотдачей. Провод раскладывается на основании с определенным шагом.

Монтаж подобного варианта является самым трудоемким, потому прокладку чаще всего осуществляют под бетонную стяжку, хотя в некоторых случаях применяется метод настила.

• Для подключения кабельного пола на первом этапе проводят выравнивание пола.
• Затем вдоль стенки закрепляют специальную ленту – демпферную, после чего укладывается теплоизоляция.
• Перед размещением полов требуется протянуть все провода, с помощью которых затем будет подключаться термостат.
• Нагревательные элементы укладывают на монтажную пену. Это позволит удержать кабель в одном положении и не даст ему перемещаться.

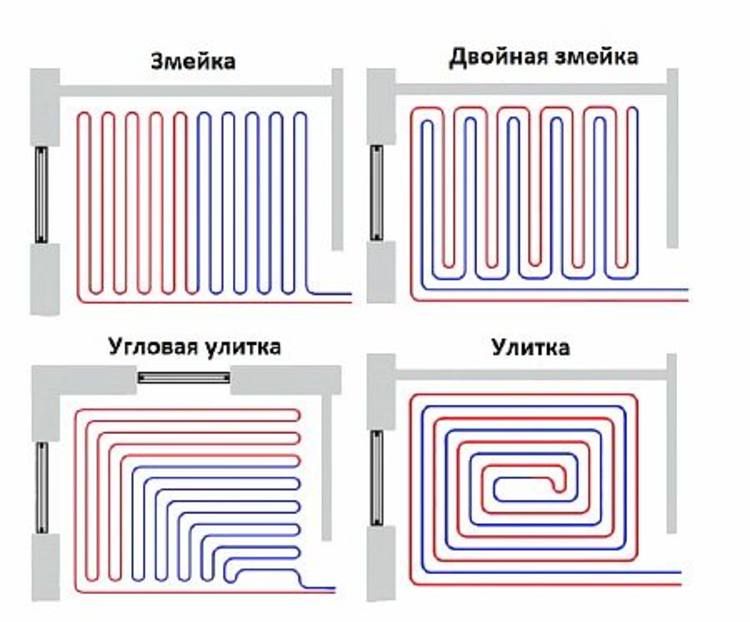

• Укладка кабеля осуществляется в любом направлении, главное, чтобы он не пересекался сам с собой. Чаще всего применяется метод «змейки» — элемент уложен в виде змеевика на сетку. Расстояние между витками составляет примерно 10-20 см.
• После равномерного распределения кабеля, приступают к его закреплению. До мест размещения мебели и стен должно остаться около 10 см.
• На расстоянии 40-50 см от края витка нагревательного элемента укладывают термодатчик.
• По окончании при помощи тестера измеряют сопротивление кабелей, после чего можно заливать все стяжкой и оставить высыхать.

В дополнении видео-информация:

Из матов

Теплые электрические полы из матов имеют много общего с кабельными. Элементы представляют собой термоустойчивую пленку, к которой присоединены нагревательные элементы. Прежде чем укладывать подобные полы, стоит рассчитать площадь, на которой будеn происходить укладка, а также мощность, необходимая для этого.

Шаг укладки кабеля и его форма заложены изначально производителем и являются специфическим характеристиками самого мата, поэтому не нужно что-то высчитывать.

Маты раскладывают на поверхности пола, после чего заливают тонким слоем бетонной стяжки либо плиточным клеем, если планируется укладывать кафель. Высота слоя клея с плиткой должна быть примерно 20 мм. Некоторые изготовители рекомендуют увеличить слой до 50 мм, чтобы тепло от нагревательных элементов распространялось более равномерно.

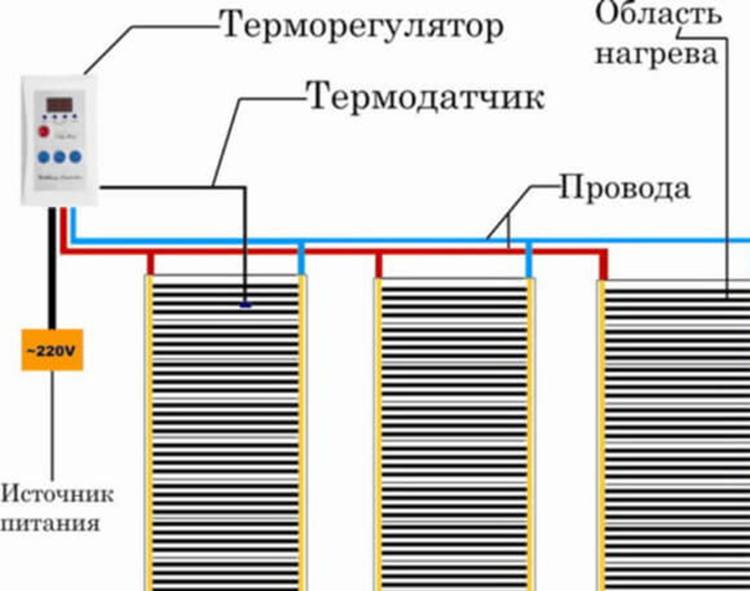

Для ИК систем

Пленочные теплые электрические полы – это довольно новый тип данного покрытия, для которого используют специальную нагревательную пленку.

В термостойком материале запаяны карбоновые и биметаллические нагревательные элементы. На концах присутствуют контакты, для изготовления которых используется медь. У данной разновидности полов есть подложка, поверхность которой изготовлена из фольги.

Пленочные полы не укладывают ни с бетонной стяжкой, ни с плиточным клеем. Для данного типа подходит только «сухое» размещение.

Порядок укладки следующий:

• Полы очищают от любого мусора.
• Расстилается слой подложки, фольгированная поверхность должна быть направлена к потолку.
• Материал закрепляют монтажным скотчем.
• Укладывают пленочные полы согласно подготовленному плану – медные полосы должны быть обращены к полу. Нагревательные элементы не должны пересекаться.
• Все фиксируется при помощи строительного скотча.

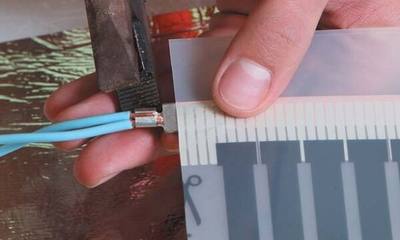

• Устанавливают соединительные элементы, осуществляют изоляцию соединений, подключают термостат.
• Проводят проверку работы теплого пола, затем укладывают финишное покрытие.

Ошибки и их последствия

К сожалению, при подключении электрического теплого пола неопытные мастера нередко совершают ошибки, которые могут стать причиной опасных последствий. Наиболее распространенные:

• Отсутствие теплоизоляции – пол будет плохо нагреваться, оставаться холодным, расход электроэнергии будет высоким.
• Толстая стяжка и напольное покрытие с высокой теплоизоляцией – пол холодный, не исключается быстрое перегорание кабелей.
• Неплотная трамбовка раствора – прохладный пол и быстрое перегорание кабелей из-за наличия воздушных карманов.
• Неправильный расчет мощности – результатом становится недостаточный нагрев.
• Короткий кабель и раскладка его с большим шагом – холодные полы.
• Монтаж под мебелью и техникой – в этих местах система будет перегреваться и выйдет из строя очень быстро.
• Пересечение или близкое расположение ниток кабеля – быстрое перегорание системы.

Рекомендуется внимательно изучить особенности укладки теплых электрических полов, чтобы они прослужили долго.

Заключение

Выбор схемы укладки теплых электрических полов зависит от типа нагревательных элементов. Прежде чем приступать к процессу, следует внимательно изучить все особенности материала и его размещения. противном случае возможно совершение различных ошибок, которые станут причиной негативных последствий.
