Электрический

Современным и выгодным решением утепления помещений считается прокладка теплого электропола.

Это очень удачный вариант при наличии «холодных» напольных покрытий, например, керамогранит, камень, кафельная плитка.

В некоторых случаях система используется не только для подогрева пола, но и для отопления всего помещения. Электропол — надежный и легкий в эксплуатации источник отопления.

Что означает понятие?

Так называется инженерная система, предназначенная для обогрева пола. Электрический теплый пол — очень востребованный и распространенный вариант. В данном случае тепло генерируется путем применения электроэнергии.

В основе работы лежит использование принципов выделения тепла проводником тока (например, нагревательного кабеля) и излучения тепла нагретой им поверхности пола.

Работой кабеля управляет терморегулятор. В результате пол становится комфортной теплой поверхностью. Кроме нагрева пола, электрическая система может служить в качестве обогрева помещения.

Основными частями электрического теплого пола являются:

• нагревательный элемент;
• специальный мат для его размещения.

Где система может использоваться электро система?

Область использования электрического теплого пола огромна. Его монтируют даже на стены. Однако, при выборе этого варианта обогрева, следует учитывать температуру нагрева и специфику работы нагревательных элементов. Поэтому электрический пол нужно с особой осторожностью применять в деревянных домах.

Также элементы разрешено прокладывать только на открытом пространстве, не нагружая их мебелью или другими тяжелыми предметами. В противном случае может произойти прогорание пола.

Инфракрасный вид электропола не используется во влажных помещениях. При попадании влаги есть опасность короткого замыкания.

Требования к теплому полу

К продукту предъявляются определенные требования. Основные:

1. Безопасность. Это важный параметр, который обеспечивает комфортное нахождение в комнате с электрическим теплым полом.
2. Равномерное распределение тепла. Второе ключевое требование. Этот параметр также обеспечивает комфортное состояние жильцов и позволяет исключить появление «холодных» зон.
3. Мощность изделия. При выборе показателя следует учитывать другие виды отопления, если они присутствуют.
4. Температура нагрева кабеля и его толщина. Правильный подбор обеспечивает равномерный нагрев и оптимальную теплоотдачу.
5. Совместимость с финишным напольным покрытием. Например, здесь нужно учитывать температуру нагрева элементов. Не все напольные покрытия выдерживают сильный нагрев.

Характеристики электрообогрева

 Для электрического теплого пола важны его технические характеристики. От набора показателей зависит эффективность, срок службы и продуктивность системы. Основные характеристики изделий, на которые следует обращать внимание:

1. Параметры питания. Здесь учитывается тип запитывания помещения. Система теплого пола должна ей соответствовать.
2. Потребляемая мощность. Оказывает влияние на потребление электроэнергии. В паспорте производители указывают значение мощности для конкретного продукта.
3. Температура нагрева нагревательного элемента.
4. Показатель теплоотдачи.
5. Материал, из которого сделан нагревательный элемент.
6. Габаритные размеры изделия.

У пленочного электрического пола есть еще некоторые дополнительные характеристики.

Полная информация здесь.

Разновидности

Основные типы электрического теплого пола различаются в зависимости от:

• способа нагрева;
• способа подачи тепла.

По способу нагрева

Есть две разновидности электропола.

Конвекционный

В этом случае с помощью электрического тока нагревается кабель, уложенный под полом. Он физически контактирует с полом и нагревает его. В раздел конвекционных полов входят тонкие нагревательные маты и кабельные системы.

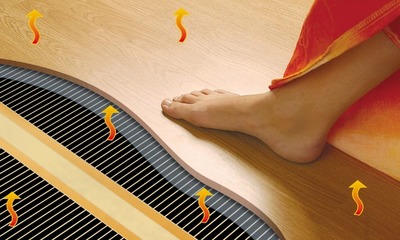

Инфракрасный

В этом случае тепло передается не через воздух, а происходит нагрев поверхностей, расположенных над системой предметов и пола.

В процессе работы системы генерируются волны инфракрасного спектра длиной до 20 мкм. Пол и предметы нагреваются, и отдают тепло в пространство комнаты. Это сравнительно новый вид отопления, позволяющий сохранять тепло внизу помещения.

Тепловая энергия инфракрасного обогревателя не поглощается воздухом, поэтому потери практически отсутствуют. Система обеспечивает до 40% энергосбережения. Также с помощью инфракрасного электропола можно осуществить локальный обогрев зоны или определенного места в комнате.<

По способу подачи тепла

Существуют такие разновидности электропола:

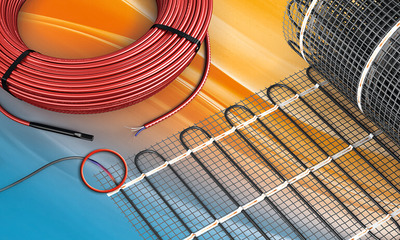

Кабельный

В этой конструкции важным параметром считается толщина и сечение нагревательного кабеля. Благодаря небольшим размерам элемента есть возможность снизить толщину всей обогревательной конструкции. Нагрев происходит в тонком кабеле, который уложен в стяжку. Монтаж возможен при любом финишном покрытии. Однако, при ремонте или замене понадобится вскрывать пол.

Нагревательный мат

Такой же тонкий кабель, но уложенный в специальный мат. Для укладки мата требуется гораздо меньшая толщина стяжки. Изделия подходят для укладки во влажных помещениях и совместимы с любыми финишными покрытиями. Есть ограничение — на мат не ставят мебель и тяжелые предметы.

Инфракрасный

Это тонкая пленка, уложенная непосредственно под финишное покрытие. Не подходит для монтажа под плитку, не используется во влажных помещениях.

Все о видах в разделе тут.

Лучшие производители: обзор с фото

Чтобы параметры теплого пола полностью соответствовали требованиям, а изделие служило долгие годы, нужно выбирать продукцию известных брендов. Она отличается высоким качеством, испробована многими потребителями. Среди популярных производителей нужно отметить.

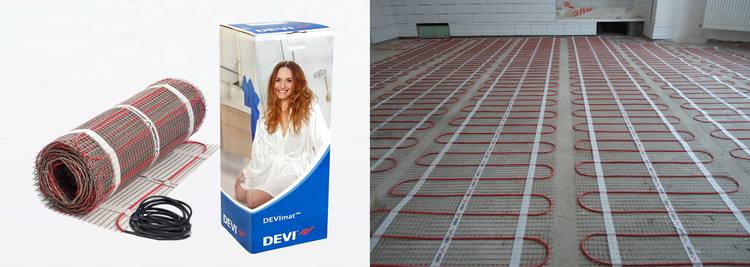

Датская фирма Devi

Компания производит очень качественный продукт с эффективной гидроизоляцией. Среди преимуществ изделий:

• длительный срок эксплуатации;
• продолжительна гарантия (20 лет);
• практичность;
• высокая надежность;
• демократичная стоимость.

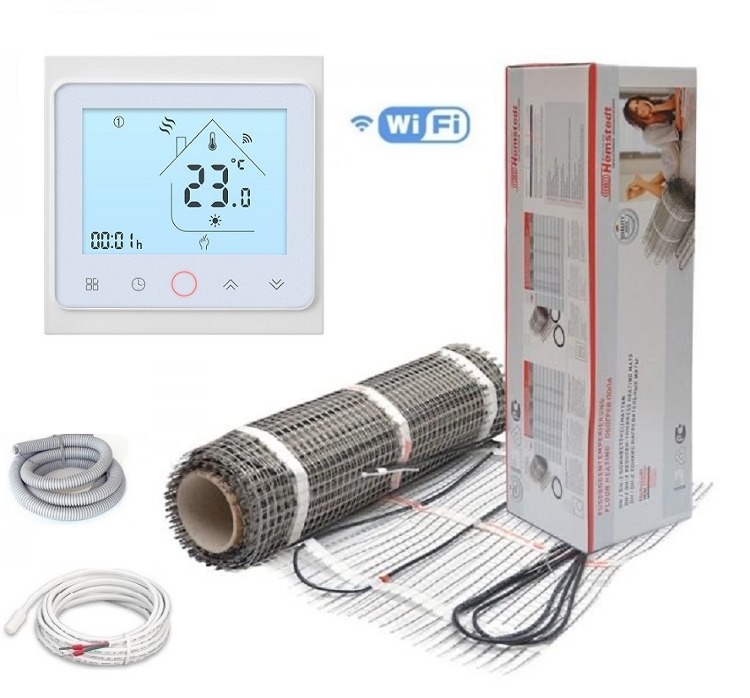

Hemstedt

Немецкий бренд. Системы отличаются высокой экономичностью, доступной ценой. Кабели выпускаются по фирменной уникальной технологии безмуфтового соединения. Изделия имеют сертификаты по всем европейским стандартам, официальную гарантию 20 лет.

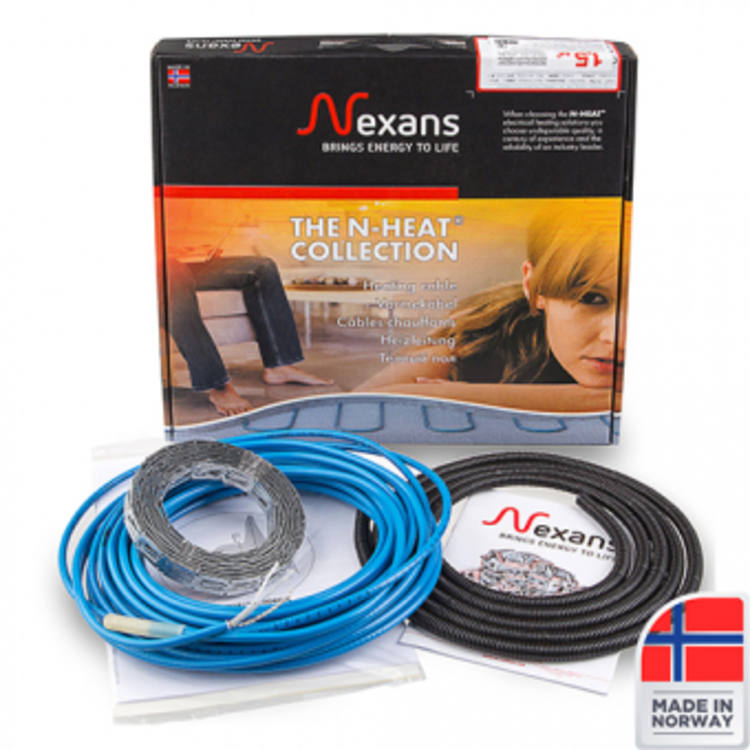

Nexans

Компания предлагает огромный ассортимент оборудования для качественного обогрева любых помещений. Соединение кабеля производится без применения муфт, сверху кабель покрыт прочным ПВХ для защиты от УФ-излучения и механических воздействий.

Система оснащена программируемым термостатом, который позволяет установить в каждой квартире или частном доме нужный уровень температуры обогрева.

Ensto

Все оборудование адаптировано для эксплуатации в разных климатических условиях. Преимущества — прочный тонкий кабель, надежность соединений, простота монтажа и управления. Обслуживание не требует специальных навыков и знаний.

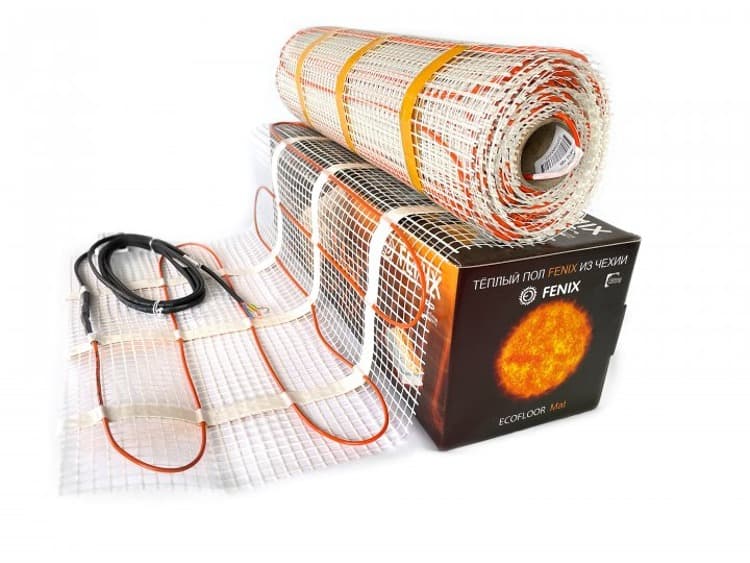

Fenix

Чешский бренд. Предлагает оборудование для обогрева различных помещений. Есть варианты локального обогрева или всей комнаты. Системой легко управлять, кабели производятся в большом разнообразии.

Их можно использовать для любых целей — подогрева стоков, трубопроводов и даже тропинок. Стоимость товара очень приемлемая. В сочетании с широким ассортиментом, простотой монтажа и долговечностью выводит продукцию компании на одно из лидирующих мест.

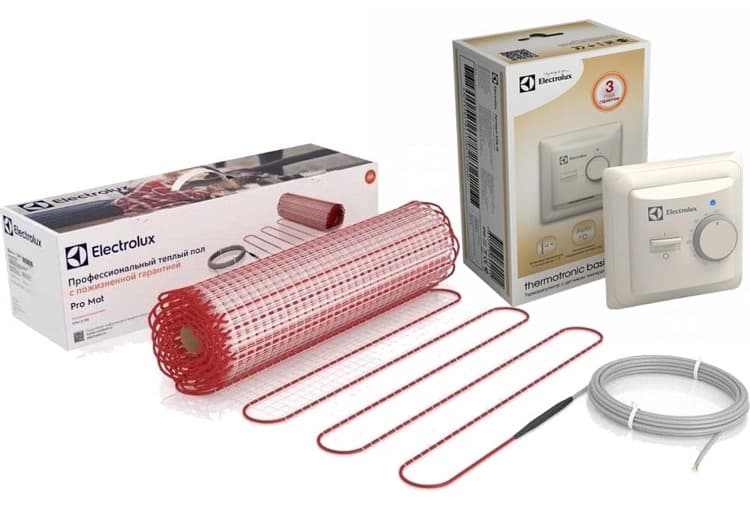

Electrolux

Основное направление компании — безопасность. Кабели оснащены тройной изоляцией из фторопласта, при производстве используется инновационная конструкция греющих жил из арамида высокой прочности. Однако стоимость изделий не малая.

Дополнительно о производителях по ссылке.

Что нужно для создания отопления?

Чтобы сделать качественную систему электрического обогрева, понадобится несколько различных элементов. Каждый из них выполняет определенные функции, поэтому от их параметров зависит общая продуктивность теплого пола.

Для монтажа электрической системы нужны:

• нагревательные элементы;
• теплоизоляционный материал;
• тепловыравнивающий материал;
• терморегулятор;
• датчик температуры;
• гофротруба;
• электропровод.

Рассмотрим каждую позицию подробнее.

Элементы нагрева

Основными видами являются:

• кабель;
• греющий мат тонкий;
• инфракрасная нагревательная плёнка;
• стержень.

Вид нагревательного элемента выбирается с учетом нескольких моментов:

• каким типом отопления будет электропол — основным или дополнительным;
• в каком помещении планируется эксплуатация системы обогрева;
• площадь, которая будет обогреваться;
• тип и состояние чернового основания;
• необходимая мощность нагревательных элементов.

Особенности каждого изделия:

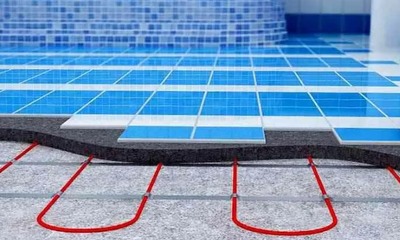

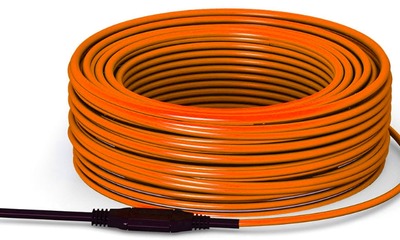

Нагревательный кабель

Элемент проводит ток и нагревается. Тепло отдает в окружающую среду. Поверх кабеля нужно делать стяжку толщиной не менее 30 мм.

Поэтому кабель должен сначала прогреть стяжку, а затем тепло перейдет в помещение. Под нагревательный кабель нужна укладка теплоизоляции рулонной или листовой.

Она позволит уменьшить потери тепла. Нагрев пола с кабелем происходит в течение 3-8 часов, есть возможность обустроить систему с аккумуляцией тепла. Например — двухзонный счетчик и толстая стяжка. Нагрев происходит ночью при более дешевом тарифе. Отдача — днем.

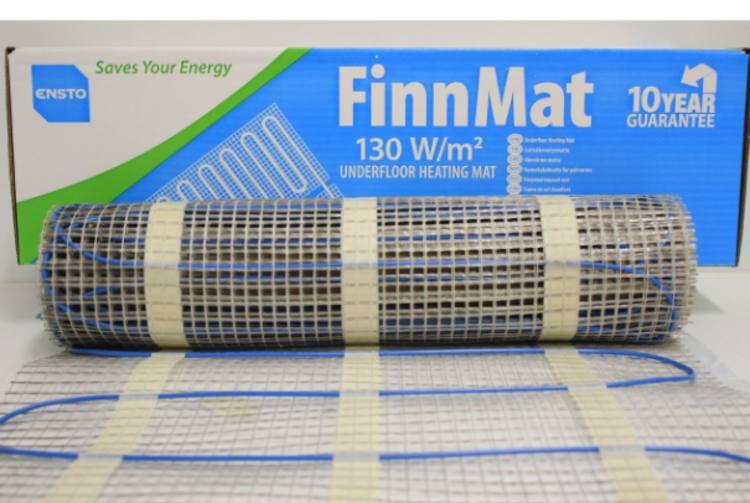

Нагревательные тонкие маты

Это изделие из маломощного греющего кабеля, прикрепленного к ячеистой сетке. Его шаг укладки и мощность подбирается с условием, чтоб на обогреваемой поверхности не ощущалась разность температур. Материал монтируется в слой плиточного клея непосредственно под керамогранит или плитку, а также в тонкую стяжку.

Его толщину не учитывают при расчете высоты финишного покрытия. Маты нагревательные бывают двух типов — конвекционные и инфракрасные.

Первые — это изделие с греющим кабелем с диаметром жилы 2,5-4,0 мм. Второй вид представляет конструкцию из инфракрасных нагревательных элементов. Плюс матов — элемент быстро выходит на нужный температурный показатель, система отлично работает с умными термостатами. К существенному минусу относится стоимость продукта.

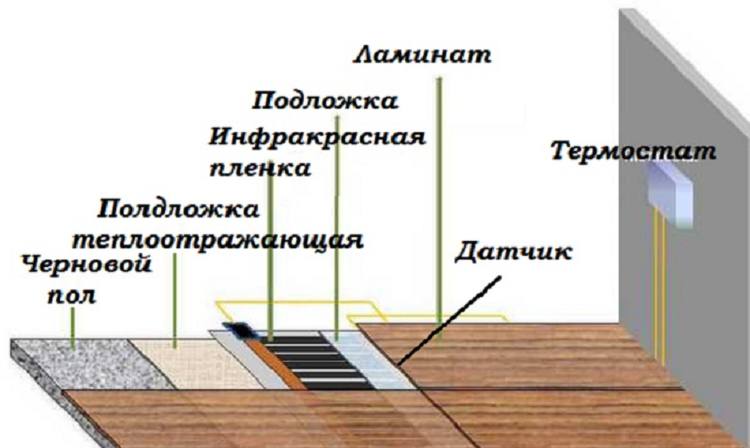

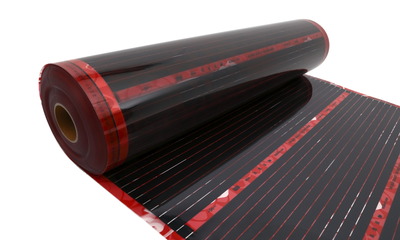

Инфракрасная нагревательная плёнка

Это новый вид нагревательного мата. Представляет собой слоистую прочную и очень тонкую конструкцию. Толщина пленки 0,3-1,0 мм.

Имеет два слоя — изоляционный и излучающий (греющий). Современные производители выпускают несколько разновидностей пленок — многослойные со сплошным напылением, изделия повышенной мощности, с эффектом саморегуляции.

Применяются в сухих помещениях под покрытие из ламината, линолеума, ковролина, паркетной доски. Плюсы пленки — сухой и быстрый монтаж, высокая скорость нагрева и его равномерность. Минусы — запрещено укладывать во влажных помещениях и под плитку.

Стержень углеродный

Токопроводящий элемент в гибридных теплых полах, сочетающих кабельный и инфракрасный варианты. Принцип действия аналогичен пленочному. Стержень вставляется в мат, монтаж системы происходит под цементную стяжку или на плиточный клей. Большая часть энергии выделяется в форме инфракрасного излучения.

Теплоизоляционные материалы

При отсутствии теплоизоляции система расходует больше электроэнергии, ведь часть тепла уходит в нижние слои вместо помещения. Второй минус — возможность короткого замыкания при контакте с влагой. Особенно, если под полом находится грунт или не отапливаемое помещение.

Выбор теплоизоляционного материала зависит от конфигурации, типа элементов и финансовых возможностей. При правильном монтаже слоя весь пирог напольного отопления становится закрытой термической зоной с равномерным распределением тепла. Виды современных теплоизоляционных материалов:

1. Керамоизол. Инновационный материал, который стал использоваться недавно. Это жидкий состав на основе полимеров.

   Работает в двустороннем порядке — не дает проникнуть холоду снизу и отражает тепло вверх в комнату.

   Плюсы — инертен к горению, воздействию влаги и патогенных микроорганизмов. Состав следует наносить в три слоя, общая толщина теплоизоляции составляет 1-2 мм.

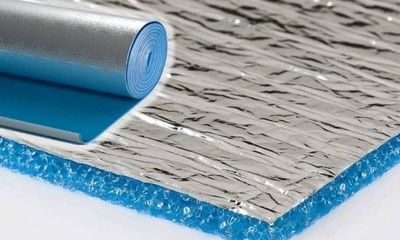

2. Пенофол. Разновидность вспененного полиэтилена с фольгированным покрытием. Материал не имеет пор, плотный, выдерживает большие нагрузки. Есть несколько видов изолятора — фольгированный с одной стороны, с двух сторон, фольга с одной стороны с другой клей (самоклейка), тандем фольги и полиэтиленовой пленки. Самая толстая модель — 10 мм, используется на верандах, лоджиях и балконах. Для электропола подходит любая из разновидностей.
3. Пробка. Натуральный материал с экологическими характеристиками, низкой теплопроводностью и дополнительным шумопоглощением. Выпускается в рулонах, раскатывается легко. Основные минусов — низкая влагостойкость, чувствительность к действию органики, цена. Также не подходит для низких помещений.
4. Полистирол. Отличное решение для помещений с повышенным уровнем влажности. Его теплоизоляционные свойства обеспечивают воздушные пузырьки, наполняющие структуру.

Терморегуляторы

Все производители теплых полов рекомендуют использовать терморегуляторы. Есть терморегуляторы:

1. Механические. Это недорогие и простые термостаты. Они чаще всего используются при монтаже систем.
2. Цифровые. Оснащены цифровой панелью, где отображается значение температуры.
3. Программируемые. Подобные модели обеспечат максимальную экономию электроэнергии, отлично поддержат заданный режим автоматически.
4. С WI-FI управлением. Такие электронные терморегуляторы способны мониторить температуру комнат и выполнять дистанционное управление нагревательными системами. Пользуются спросом у современных пользователей. С помощью такого регулятора можно заранее прогреть помещение до приезда жильцов.

Это элемент, на котором производители рекомендуют не экономить.

Полная статья об устройствах здесь.

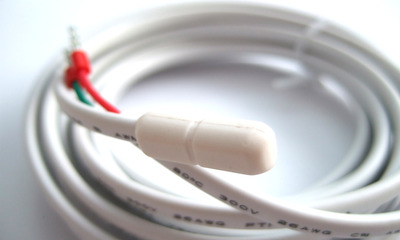

Датчики температуры

Данный элемент предназначен для определения показателя температуры и передачи его регулятору. На основании данных последний включает или отключает нагрев системы.

Разные модели термостатов могут регулировать температуру пола или воздуха. Это зависит от типа датчика.

Виды датчиков:

1. Температуры пола. Выносной, используется для системы дополнительного обогрева. Создает и поддерживает комфортную температуру только под ногами.

   Подключается к специальным клеммам на корпусе. Отслеживает уровень нагрева напольного покрытия и передает это значение на терморегулятор.

2. Термодатчик воздуха. Устанавливается в системах основного отопления, обычно строены в корпус терморегулятора. Прибор отслеживает значение температуры воздушной среды. Важно, чтобы на него не попадали солнечные лучи.

Гофротрубы

Элемент применяется при прокладке питательных проводов и выносного датчика температуры. Защищает части конструкции от воздействий разного вида. Чаще всего, изготавливается из пластика, полиэтилена или нержавеющей стали. Для электрического кабеля применяется гофротруба диаметром от 16 до 65 мм.

Кабели

В работе используется два вида кабеля:

1. Резисторный (резистивный). Состоит из жилы, через которую проходит электроэнергия, слоя изоляции и защитной оболочки. Оплетка выполняет две роли — экрана для электромагнитных волн и заземления.
2. Саморегулирующийся. Нагревательный элемент из полимера. Сопротивление системы зависит от температуры. При перегреве участка кабеля в нем происходит увеличение сопротивления и уменьшение силы тока. Остальная часть системы продолжает работать в прежнем режиме.

Резистивные кабели делятся на:

1. Одножильные. Это наиболее простой вариант электропола. Составляющие — жила, изоляция, оплетка. Оба конца кабеля подключаются в одну точку электроснабжения.
2. Двужильные. Имеет две жилы — нагревательную и токопроводящую. Они расположены в центре и параллельно. Это приводит к поглощению электромагнитных излучений друг друга.

Чтобы правильно подобрать элемент, рекомендуется обратиться к профессионалам.

Расчет расхода электроэнергии

Для проведения вычислений можно воспользоваться формулой.

• Р — общая мощность нагревательных элементов;
• S — площадь обогреваемого помещения;
• W — итоговый расход.

В формуле присутствует коэффициент 0,4. Он учитывает плотность укладки теплого мата или кабеля.

В большинстве случаев электропол не занимает площадь всего помещения.

Полный алгоритм расчет в этой статье.

Правила монтажа

Укладка теплого электрического пола проводится по определенной технологии. Обязательно следует учесть несколько важных моментов:

1. Начертить план укладки перед началом монтажа. Пренебрежение этим пунктом может привести к перегреву системы.

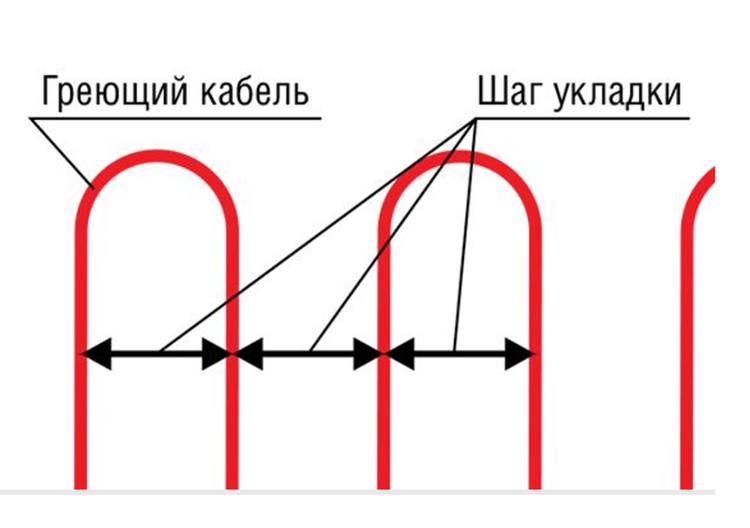

2. Обязательно выдержать шаг укладки (на матах он уже выполнен производителем). Таким образом достигается равномерность обогрева.
3. Оставлять отступ от стен. Для нагревательного мата — не менее 50 мм, для стационарного нагревателя — 100 мм. Недопустимо пересечение кабелей в толще стяжки даже на разном уровне.
4. Заполнение помещения теплым полом должно быть не менее 75%.
5. Тщательно подготовить черновое основание.
6. Проводить укладку всех необходимых слоев пирога, не игнорируя ни одного из них.
7. Подключение кабелей производить в соответствии с инструкцией производителя.
8. Место установки терморегулятора должно обеспечивать визуальный контроль и быстрый доступ к прибору. Оно определяется заранее и находится близко к источнику электроэнергии и заземления.

Детали монтажа в этом разделе.

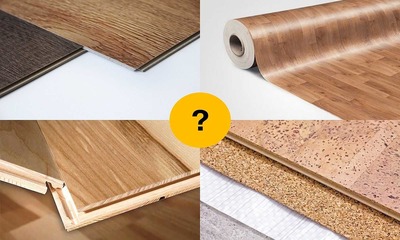

Какие виды финишных покрытий подходят?

При выборе нужно учитывать характеристики самого пола и покрытия. Основной критерий — температура нагрева системы и способность покрытия не пропускать влагу. Чаще всего используются следующие виды:

• плитка керамическая;
• керамогранит;
• натуральный камень;
• дерево;
• ламинат;
• ПВХ-плитка.

Причины выбора покрытия:

Плитка керамическая, керамогранит, натуральный камень

Материал:

• стойкий к намоканию;
• прочный;
• долговечный;
• термостойкий.

Ламинат, паркет, натуральное дерево

В этом случае следует выбирать электропол с инфракрасным излучателем. Некоторые нюансы. Ламинат можно укладывать только на сухой пол, электрический пол не в стяжку, а используя настильные системы. Паркет и доска имеют плохую теплопроводность. Но, если система используется как дополнительное отопление, то комфорт в помещении будет обеспечен.

Выбирая покрытие нужно тщательно изучить его эксплуатационные характеристики.

Когда можно включить: инструкция по эксплуатации

Первый запуск можно проводить только после полного окончания строительных работ (для кабеля — 28 дней после заливки стяжки). Если система уложена в плиточный клей, то точный срок указан на упаковке клея (4-5 дней).

При первом запуске система прогревается от 15 минут до 12 часов. Более точный период:

• не более 15 минут прогрев инфракрасного пола под ковролином;
• 30-60 минут — инфракрасный пол под паркетом (длительность зависит от плотности покрытия);
• 1-3 часа — теплый пол под плиткой;
• 3-15 часов — система с кабелем, уложенным в стяжку слоем 3-5 см.

После проверки необходимо в течение 2-3 суток проводить включение с плавным изменением температуры с минимума до максимума. Затем на 2-3 суток выключить контур, чтобы температура снизилась с максимума до минимума.

Далее эксплуатация проводится в штатном режиме.

Возможные неполадки и устранение

По отзывам пользователей можно понять, что основные неполадки касаются панелей управления:

1. Неправильное функционирование блока управления либо его полный отказ. Самостоятельно исправить нельзя, но можно продиагностировать. Для этого нужно использовать тестер. Подать ток на принимающую клемму и измерить его на другой отдающей клемме. Если ток отсутствует, то датчик следует отдать в ремонт.

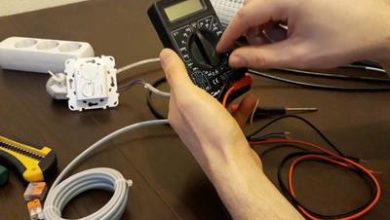

2. Нужно измерить сопротивление датчика с помощью мультимера. Показатели нормы указаны в инструкции (5-45 кОм). Если они другие, то датчики температуры следует заменить.

Если в сети замечены перепады напряжения, то необходимо подключить стабилизатор.

Больше сведений тут.

Плюсы и минусы

К преимуществам системы относятся:

• равномерный прогрев пола и воздуха в помещении;
• нет перемешивания воздушных масс;
• скрытость нагревательных элементов, что увеличивает декоративность интерьера;
• безопасность благодаря отсутствию наружных отопительных приборов;
• высока эффективность приводит к значительной экономии энергопотребления;
• простота укладки;
• независимость от других систем отопления;
• долговечность;
• удобство для малых помещений;
• возможность локального ремонта.

Недостатки:

• некоторое снижение электробезопасности помещения;
• при нарушении технологии монтажа вероятность выхода проводников из строя;
• запрет на размещение мебели и тяжелых предметов в зоне обогрева.

Предварительный расчет и правильный выбор элементов позволит избежать негативных проявлений.

Полный разбор преимуществ и недостатков здесь.

Сколько стоят услуги по установке подогрева

Стоимость на монтаж системы зависит от:

• вида электрического пола;
• типа и площади помещения;
• вида чернового основания;
• вида финишного покрытия;
• бренда производителя системы;
• стоимости комплекта;
• ценовой политики компании по предоставлению услуг.

Цена укладки колеблется от 70 рублей за пог. м (нагревательный кабель) до 350 рублей за м² (квадратный метр) (пленочный и нагревательный мат).

Полезное видео

Предлагаем посмотреть видео по теме статьи:

Заключение

Электрический теплый пол — отличное решение для обогрева помещений. Существует много разновидностей системы, каждая из которых имеет свои характеристики. Это дает возможность подобрать вид для любых условий. Важно знать критерии выбора и не нарушать технологию монтажа. В этом случае система прослужит очень долго.
