Технология создания и устройство теплого пола под плитку

Керамическая плитка считается одним из наиболее износостойких напольных покрытий. Она легко очищается от загрязнений. Поцарапать ее можно только приложив значительные усилия.

Единственным недостатком материала считается плохая теплопроводность. Т.е. такое покрытие всегда остается «холодным». Летом это даже хорошо, а вот зимой может доставлять определенные неудобства (особенно если в доме живут маленькие дети).

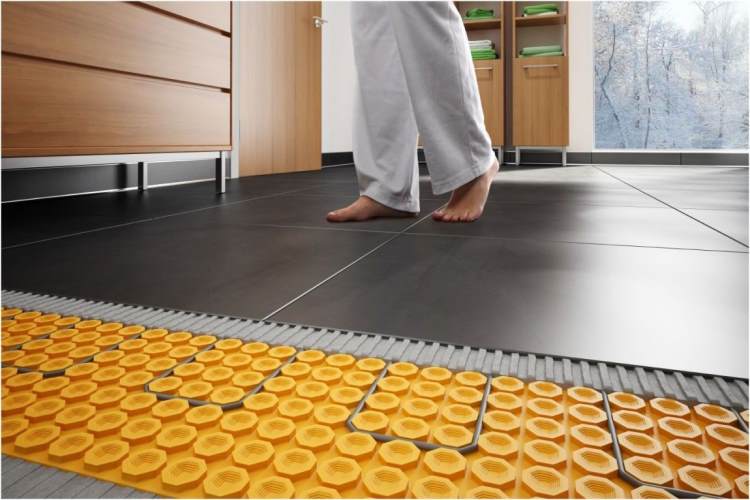

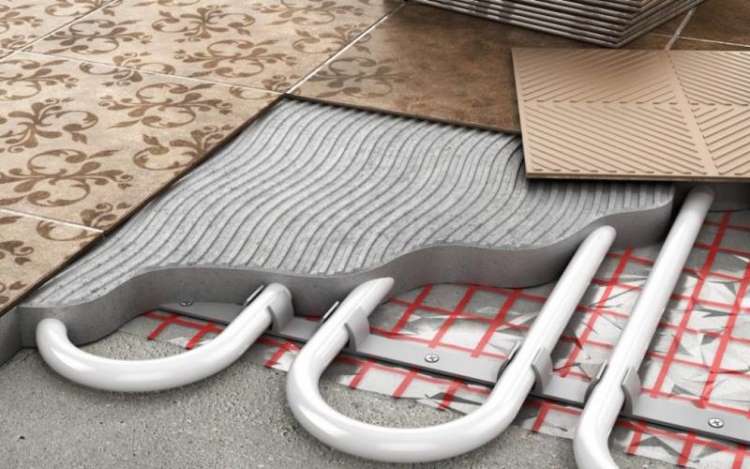

Но проблему легко решить. Достаточно установить под плитку систему «теплый пол».

Можно ли укладывать?

Да, это возможно. Причем неважно, какой именно теплый пол планируется устанавливать в квартире – электрический или водяной.

Из правила есть и исключения. Специалисты не рекомендуют совмещать теплый пол с теми разновидностями плитки, которые имеют металлическое напыление с любой из сторон.

В этом случае создается высокий уровень электромагнитной интерференции, что снижает эффективность работы системы и создает определенную опасность для домочадцев.

Также теплый пол лучше не совмещать со слишком тонкой плиткой. Такой «тандем» приведет к быстрому растрескиванию напольного покрытия. В результате его придется полностью демонтировать и заменять.

Требования

Особых требований здесь нет. Единственное – рабочая температура ТП не должна превышать максимально допустимых эксплуатационных показателей самой плитки.

Виды

Какие виды теплого пола можно класть под керамическую плитку:

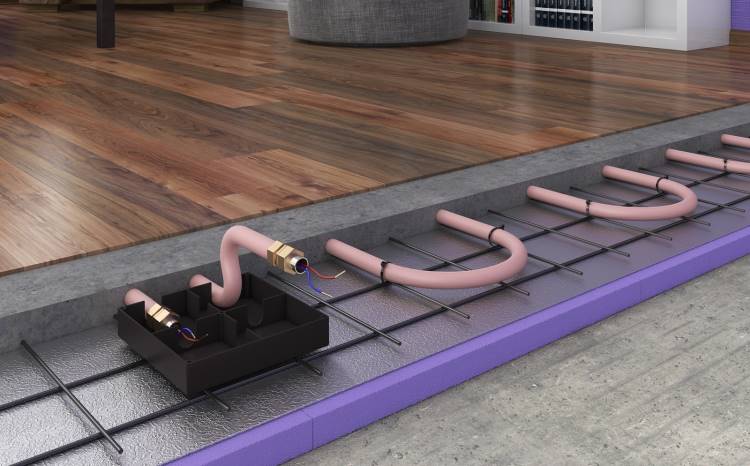

Водяные

Водяные ТП – это полноценная отопительная система, которая в ряде случаев позволяет отказаться от привычных радиаторов. Нагрев жидкости здесь происходит от котла или центрального отопления. Система монтируется на мокрую или сухую стяжку. Вода нагревает трубы, а те, в свою очередь, повышают температуру пола.

Здесь также отсутствует электромагнитное излучение. Кроме того, водяные теплые полы не зависят от подачи энергии, что важно для владельцев загородных домов.

Согласно действующим нормам, производить монтаж водяных ТП запрещено в многоквартирных домах (т.к. это требует внесения серьезных изменений в конструкцию инженерных сетей). Самовольная установка системы чревата штрафом в размере 2 тыс. рублей.

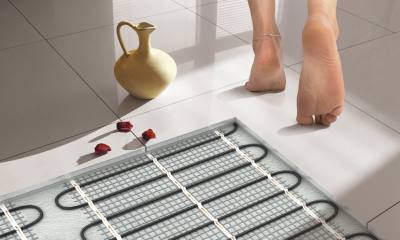

Электрические

Здесь повышение температуры кабеля происходит благодаря системе кабелей и нагревательных элементов, которые расположены на равном расстоянии друг от друга. Тепло здесь распространяется вверх (по принципу конвекции), что способствует равномерному прогреву помещения.

Единственное, при монтаже такой системы требуется полностью менять проводку в помещении (старые кабели могут просто не выдержать возросшего напряжения).

Электрические теплые полы способны служить своим владельцам около 50 лет. Более того, зарегистрирован случай, когда такая система работала без замены 62 года (в Кафедральном соборе города Осло). И то, меняли ее не из-за каких-то поломок, а потому что требовалась произвести серьезную реконструкцию пола (т.е. теоретически кабели могли бы прослужить дольше).

Как правильно выбрать подходящий?

При выборе водяного теплого пола следует ориентироваться на следующие критерии:

1. Возможность его монтажа. Как уже было сказано, водяные модели запрещено устанавливать в многоквартирных домах (хотя в теории на этом можно получить разрешение). Соответственно, этот вариант подходит только для коттеджей.
2. Функциональность. Чтобы прогревать помещение с керамической плиткой ТП должен выдерживать определенные температуры.
3. Долговечность. Для устранения неисправности в водяных моделях требуется полный демонтаж всего пола. Поэтому выбирать следует только продукцию от проверенных производителей.

Электрический:

1. Посмотреть особенности монтажа (электрические схемы некоторых ТП могут оказаться сложно выполнимыми на практике).
2. Понять, подходит ли он для конкретного помещения (например, в местах скопления бытовой техники его лучше не устанавливать).
3. Определить рациональность использования (если система потребляет много электричества, есть смысл отказаться от нее в пользу традиционных радиаторов и других разновидностей отопления).

Рейтинг популярных моделей

Рассмотрим модели водяных и электрических систем:

Водяной

Популярные модели водяных систем:

Stopradiators

Отличается своей высокой прочностью. Может быть установлены в различные виды стяжки. Владельцы также отмечают надежность и долговечность этой модели.

В комплекте здесь идет демпферная сетка. Сами трубы изготовлены из полиэтилена. Есть комплект фитингов, а также регулятор воды. Средняя цена – 29 500 рублей.

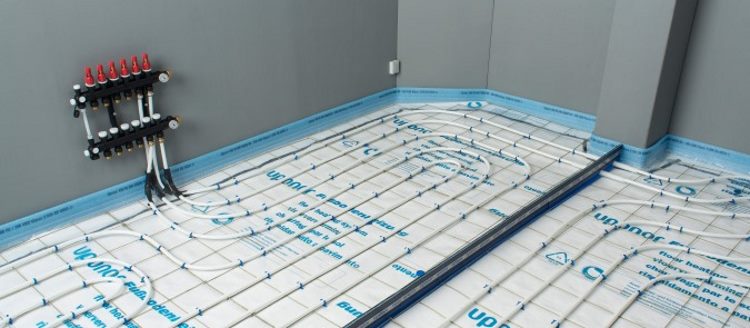

UPONOR COMFORT

Диаметр труб здесь составляет 16 мм, из них 2 мм приходятся на толщину стенки, что обеспечивает достаточный запас прочности для длительной эксплуатации конструкции.

Трубы изготавливаются из полиэтилена и имеют пятислойную систему защиты от воздействия неблагоприятных факторов внешней среды. Средняя цена – 25 тыс. руб.

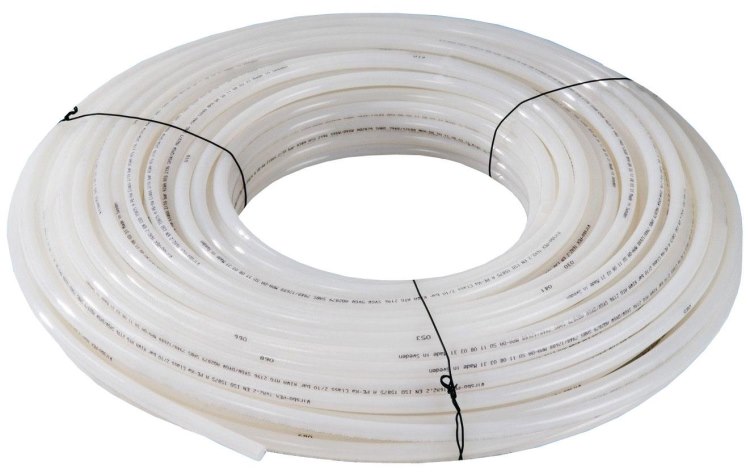

UPONOR AQUA PIPE PN6

Продукция известного бренда, проверенная временем. Трубы здесь сохраняют своих эксплуатационные качества даже в условиях высокой влажности (что позволяет устанавливать их, например, в ванной комнате или на кухне).

Диаметр – 20 мм (из них 2 мм – толщина стенок). Рабочее давление – до 6 бар. Средняя цена – 15 тыс. руб.

Электро

При выборе электрического пола следует ориентироваться на состояние проводки в своем доме. При необходимости ее потребуется полностью заменить. Но даже после этого лучше трезво провести расчет всех потребителей электричества в доме. Ведь от этого напрямую будет зависеть безопасность людей, постоянно проживающих в помещении.

Daewoo Enerpia XLPIPE-015

Эту модель называют «энергосберегающей». В южных регионах ее можно даже использовать в качестве полноценного аналога основного отопления. Отличается своей компактностью и не особо требовательна к стяжке. Средняя цена – 11 тыс. руб.

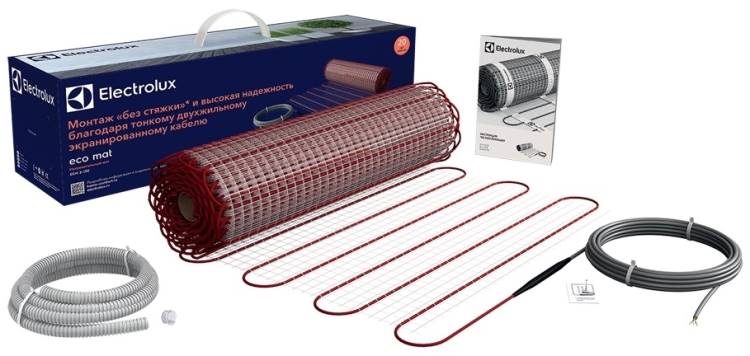

Нагревательный мат Electrolux EEFM 2-150-3

Главное достоинство модели – простота монтажа. Поверхность мата не перегревается даже в условиях длительной работы без перерыва (это стало возможным благодаря наличию специальных систем защиты). Средняя цена – 12,3 тыс. руб.

Electrolux EEFM 2-150-7

Модель отличается способностью работать в условиях повышенной влажности, поэтому ее часто выбирают для утепления кухни и ванной комнаты. Производитель заверяет, что такой теплый пол способен проработать без замены несколько десятков лет (на него даже распространяется гарантия на этот период). Средняя цена – 15,1 тыс. руб.

Все цены указаны в российских рублях за одну единицу товара. Актуальность – апрель 2024 года.

Выбор керамической плитки для установки на ТП

Водяной:

• толщина от 10 до 13 мм;
• не допускается использование моделей с глазурованным слоем;
• лучше использовать модели с высокой степенью плотности.

Электро:

• толщина около 10 мм;
• допускается использование моделей только без ректификации;
• у плитки должна присутствовать высокая плотность.

Разновидности, которые подходят для укладки поверх теплого пола

Рассмотрим варианты:

Для водяного

Какие изделия лучше приобрести:

Kerama Marazzi

Это один из наиболее популярных производителей плитки для пола. Причем продукция относится к среднему ценовому сегменту. Отличается высокой степенью термостойкости (что и позволяет использовать ее вместе с теплым полом), а также богатой линейкой дизайнерских решений (что позволяет подобрать ее практически под любой интерьер помещения).

Достоинства:

• качество;
• большой модельный ряд;
• износостойкость;
• доступная цена.

Недостатки: требует наличия определенных навыков монтажа.

КЕРАМИН

Продукция от белорусских производителей, которая в 21 веке свободно конкурирует с мировыми брендами. Такая плитка может эксплуатироваться в условиях постоянного контакта с предметами, имеющими высокую температуру и при этом не терять своих декоративных, а также эксплуатационных качеств.

Преимущества:

• большой ассортимент;
• прочность;
• долговечность;
• низкая стоимость.

Недостатки: встречаются неточности в размерах (т.е. фактические геометрические характеристики плитки могут отличаться от заявленных параметров).

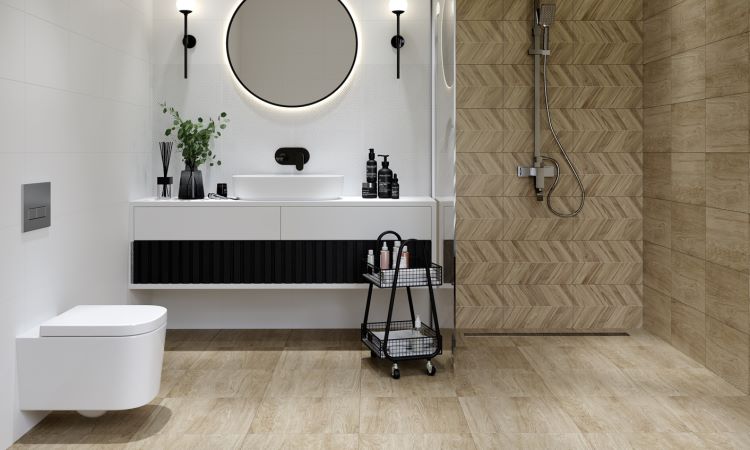

CERSANIT

Производится в Польше на заводах, оснащенных по последнему слову техники. Линейку ценят за оригинальные дизайнерские решения и особую прочность. Кроме того, по заявлению производителя плитку можно монтировать не только на водяной теплый пол, но и на электрический.

Достоинства:

• нетипичный дизайн;
• большой модельный ряд;
• наличие отдельного защитного слоя;
• прочность.

Недостатки: высокая стоимость.

Azori

Продукция от молодого, но успевшего хорошо себя зарекомендовать на российском рынке производителя. В процессе разработки плитки были применены инновационные технологии, которые позволили сделать ее универсальной. Благодаря этому ее можно использовать в помещениях различного назначения.

Достоинства:

• универсальность;
• доступная цена;
• точная геометрия;
• разнообразие моделей.

Недостатки: отличается ненадежной упаковкой (из-за чего даже новая плитка может оказаться с небольшими царапинами).

UNITILE

Одна из наиболее бюджетных линек во всем рейтинге. В разработке новых моделей здесь принимают участие испанские и итальянские специалисты. Благодаря этому плитка получается яркой и красочной.

Достоинства:

• низкая цена;
• яркость оттенков;
• доступность (продукция поставляется в большинство строительных магазинов страны).

Недостатки: иногда, согласно отзывам, встречаются неточности в размерах.

Для электрического

Какую плитку положить на электрический теплый пол:

FAP CERAMICHE

Одна из наиболее качественных моделей рейтинга. Она отличается способностью без вреда для своих эксплуатационных качеств переносить долгое нахождение во влажной среде, а также резкие перепады температуры. Также линейку ценят и за разнообразие дизайнерских решений.

Достоинства:

• точные размеры;
• качество;
• экологичность;
• износостойкость.

Недостатки: не выявлено.

LaFabbrica

Компания производитель считается лидером мирового рынка. Поэтому ее продукцию ценят в первую очередь за качество исполнения и долговечность. Брака или отклонения от размера здесь практически не встречается. Разнообразие моделей позволяет подобрать плитку практически под любой дизайн интерьера помещения.

Достоинства:

• качество;
• долговечность;
• отсутствие брака;
• своеобразная фактура.

Недостатки: высокая цена.

Italon

Это продукция совместного российско-итальянского предприятия. Из-за этого цены на данную плитку чуть ниже, чем у конкурентов. Однако качество от этого не страдает. Большинство моделей здесь выполнено в классическом стиле.

Достоинства:

• «вечная» классика;
• четкая фактура;
• простота монтажа;
• высокая прочность самой плитки.

Недостатки: верхний слой может начать стираться после долгой эксплуатации.

CERABATI

Плитка от одного из старейших французских производителей, который работает совместно со своими итальянскими коллегами. В результате с конвейера сходит не только прочная, но и красивая продукция, которая подходит как для отделки обычных квартир, так и для различных учреждений.

Достоинства:

• эксклюзивный дизайн;
• старинная технология изготовления;
• большой выбор;
• низкие цены.

Недостатки: редко встречается на российском рынке.

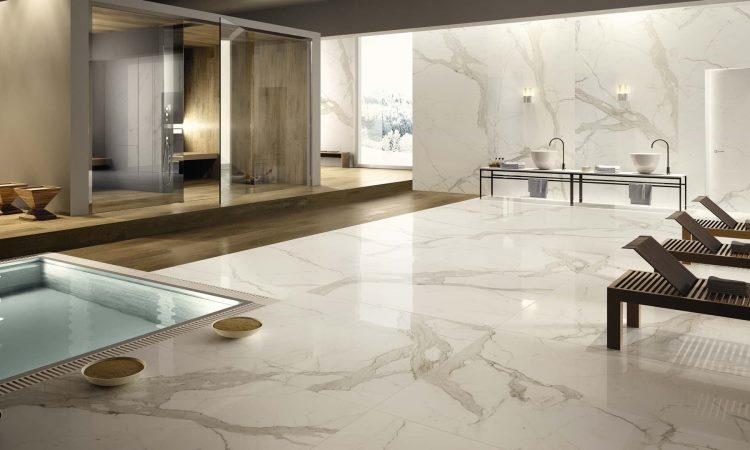

LAMINAM Kanka

Особенностью этой линейки является то, что при разработке дизайна проектировщики старались подражать самой природе. Поэтому плитка считается одной из наиболее красивых в мире. При этом она отличается способностью выдерживать как высокие, так и низкие температуры.

Достоинства:

• универсальность;
• простота монтажа;
• прочность;
• износостойкость;
• самоочищающаяся поверхность.

Недостатки: высокая цена.

На что обращать внимание при покупке?

Здесь все зависит только от предполагаемых условий эксплуатации. Например, для обустройства ванной комнаты лучше подбирать влагостойкие модели. Если в квартире часто бывают гости, то особое внимание следует уделить прочностным характеристикам плитки.

Необходимые инструменты

Что понадобится:

• плиткорез;
• шпатели;
• карандаш;
• шнур;
• болгарка;
• электродрель с функцией миксера;
• уровень;
• мастерок
• алмазный диск;
• резиновый молоток;
• рулетка, угольник, тряпка.

Подготовка основания

Подготовка основания для различных видов теплого пола проходит примерно по одной и той же схеме.

Бетонного

Первоначально бетон очищают от всех посторонних элементов. Потом, с помощью уровня и другого инструмента проверяют ровность поверхности.

Если обнаруживаются выступы и впадины, то здесь два варианта:

1. Попробовать устранить их с помощью «заплаток» и шлифовки.
2. Залить черновую стяжку (т.е. выровнять их с помощью дополнительного слоя раствора).

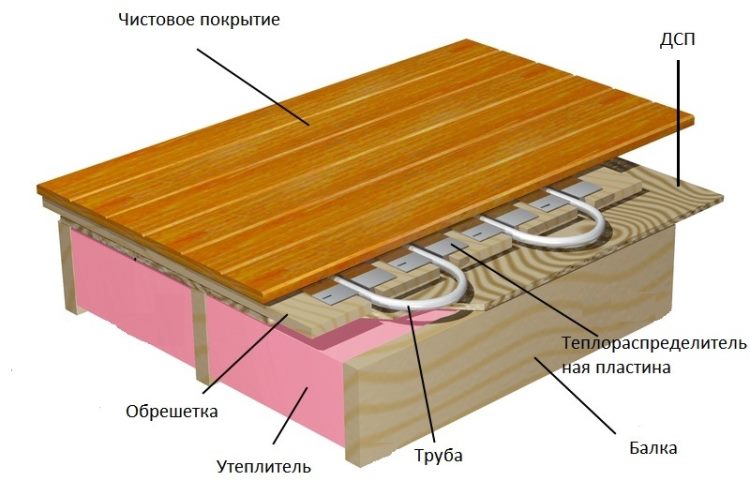

Деревянного

Монтаж теплого пола на деревянное основание крайне нежелателен. Однако если человек столкнулся с такой необходимостью, то ему также требуется проверить ровность пола. При необходимости стыки и другие неровности шлифуются.

Кроме того, требуется выяснить, нет ли в полу прогнивших или через чур рассохшихся досок. При обнаружении таковых их следует заменить. Это же касается и несущих балок.

Как сделать своими руками?

Инструкция, как уложить керамическую плитку на теплый пол:

Водяной

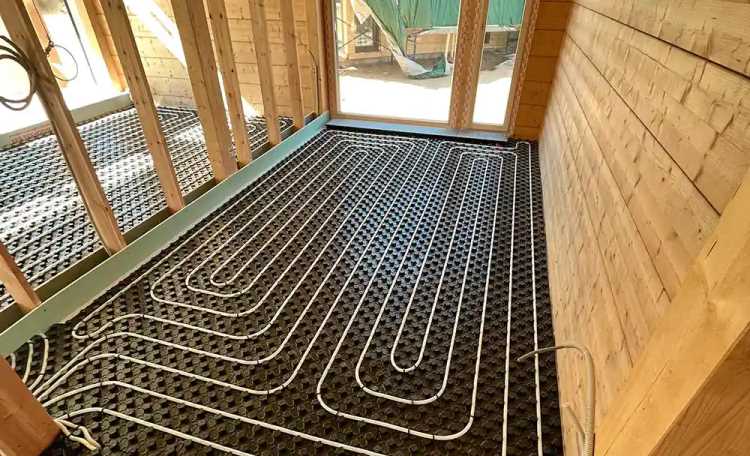

Существует две основные схемы укладки водяного ТП:

• спираль;
• змейка.

Процесс монтажа выглядит следующим образом:

1. Выравнивается черновая стяжка.
2. Укладывается гидроизоляция.
3. Укладывается утеплитель.
4. Пол по периметру комнаты оклеивается демпферной лентой.
5. Укладывается армирующая сетка.
6. Устанавливается коллекторный шкаф.
7. Укладываются отопительные трубы (по выбранной схеме).
8. Проверяется система.
9. Пол заливается бетоном (или на него укладывается другая разновидность стяжки).
10. Поверхность финишной стяжки выравнивается (при необходимости);
11. Укладывается напольное покрытие.

Монтаж водяного теплого пола своими руками, видео-инструкция:

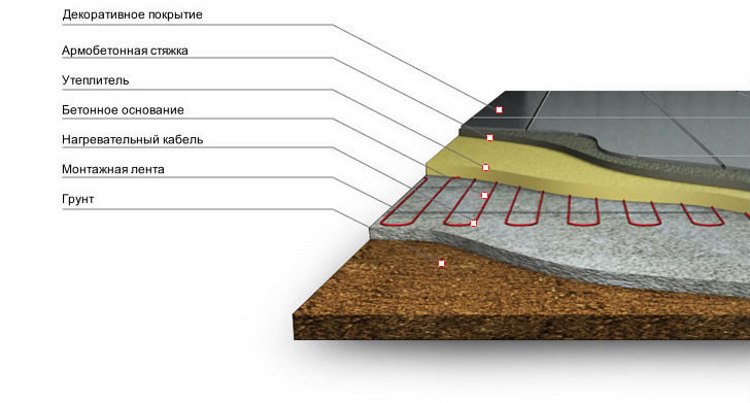

Электрический

Схемы здесь зависят только от разновидности кабелей. Чаще всего это те же «змейка» и «спираль».

Монтаж проходит следующим образом:

1. Подготавливается поверхность.
2. Утепляется пол.
3. Устанавливаются датчики температуры.
4. Укладывается и закрепляется кабель.
5. Монтируется стяжка.
6. Укладывается плитка.

Монтаж электрического теплого пола, видео-инструкция:

Особенности

В принципе процесс укладки теплых полов ничем не отличается в разных комнатах. Единственное – в ванной и на кухне требуется обязательный монтаж внешней и внутренней гидроизоляционной прослойки (в остальных комнатах этого можно не делать).

Сложности и ошибки

Главная ошибка, которую совершают люди при монтаже такого пола – неправильный расчет количества потребления. Например. Человек уложил водяной ТП, но при этом решил сэкономить на диаметре труб.

В результате в систему поступает недостаточно количество жидкости. Как результат – помещение прогревается очень медленно. Это же касается и мощности электрического ТП.

Возможные проблемы

Главной проблемой с плиткой, с которой сталкиваются многие люди, является ее постепенное растрескивание в процессе эксплуатации. Причина здесь как правило одна – неправильно подобранный температурный режим. Поэтому, если плитка постоянно трескается, есть смысл установить на систему датчик максимальной температуры (она не должна превышать 27оС).

Плюсы и минусы использования изделий из керамики

Достоинства:

• прочность;
• долговечность;
• устойчивость к влаге;
• без вреда для своих эксплуатационных и декоративных качеств переносит многократные циклы «нагрев-остывание»;
• эстетичность;
• летом такой материал позволяет сохранять в помещении прохладу;
• можно найти бюджетные модели.

Недостатки:

• системе требуется много времени, чтобы нагреть такое покрытие;
• если при монтаже были допущены ошибки, то плитка быстро начнет растрескиваться.

Отзывы

К сожалению, отзывы на подобный «тандем» в интернете практически не встречаются. Однако те немногочисленные пользователи, которые делятся своим мнением на различных форумах, отзываются о плитке на теплом полу в основном положительно.

Они отмечают ее хорошую теплопроводность и долговечность. Единственным недостатком пользователи называют излишне скользкую поверхность.

Средние цены

Цена на саму систему начинается от 10-12 тыс. рублей. Стоимость монтажа – от 250-300 руб. за 1 м2 поверхности. Актуальность цен – апрель 2024 года.

Заключение

Использование теплого пола совместно с керамической плиткой вполне рационально. Такой «тандем» обеспечивает поддержание тепла в период зимних холодов и прохлады летом.

Единственное – здесь требуется тщательно соблюдение правил монтажа. Поэтому, если человек ранее не сталкивался с установкой теплых полов, ему лучше пригласить специалиста. Это позволит сэкономить как время, так и деньги.
