Особенности укладки теплого электрического пола под ламинат

Электрический пол становится востребованным видом обогрева отдельных помещений в квартире или загородном доме. Его укладка под плитку или керамогранит вопрос понятный, но стоит ли делать такой пол под ламинат?

Ламинированные плашки в отличие от плитки и бетона легко нагреваются, ведь они относятся к древесным материалам. Здесь стоит быть особенно внимательным при выборе как самого вида электрического системы теплого пола, так и финишного покрытия.

Можно ли укладывать?

Несмотря на все сложности с ламинированными покрытиями, современные электрические полы можно делать под ними. Но нужно знать особенности выбора самого покрытия:

• для укладки пригоден только материал с повышенной стойкостью к высокой температуре до 27-30 °C (медленно нагревающийся);
• не выделяющий вредных веществ.

Только при наличии этих свойств под такой материал можно делать электрический пол. Во всех остальных случаях это нецелесообразно ввиду высокой пожарной опасности покрытия.

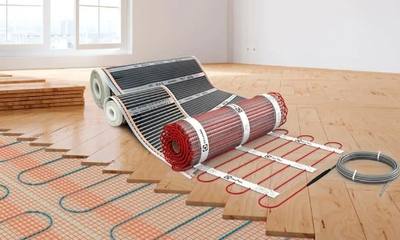

Виды систем обогрева

Под деревянные ламинированные покрытия можно стелить 3 вида электрических систем:

• Кабельная. Представляет собой одножильный или двухжильный кабель.

  В качестве проводящего источника используется провод, который укладывается под стяжку средней толщины. Недостатком этого способа обогрева являются большие теплопотери, которые уходят в бетон.

• Из нагревательных матов. Отличаются удобным способом укладки. В качестве источника энергии используются провода, уложенные змейкой. Могут находиться в ячеистой сетке или исполняться на металлическом, алюминиевом основании. Конкретно под ламинат хорошо подходят алюминиевые маты. Они могут укладываться на черновое основание под финишное покрытие без необходимости заливки стяжки.
• Инфракрасная система обогрева. Представляют собой маты, на которых установлены обогревательные элементы с инфракрасным излучением. Состоят из ик пленки и медных токопроводящих шин.

Бетонная прослойка необходима в качестве генератора тепла и промежуточного барьера между горячими кабелями и ламелями.

ИК пол можно укладывать непосредственно под ламинированным покрытием без обустройства стяжки.

Требования к электрополу

Прежде чем заняться работами по обустройству стяжки и электропола нужно узнать, какие требования предъявляются к основанию, а также какие правила нужно соблюдать в процессе.

Бетонное перекрытие должно быть вычищено от пыли и мусора. Если имеются трещины и неровности, их заделывают.

Правила расположения электропола:

1. Электронагревательные кабеля не следует укладывать под мебелью и под коврами. Если нагревательный элемент будет располагаться под предметами, ламинат может перегреться и возникнет опасность пожара.
2. Отступ от стен к системе теплого пола должен быть не меньше 20 см, а лучше все — 30 см. То же расстояние следует предусмотреть от батарей отопления.
3. Важным является параметр общей площади, занимаемой под электрические кабеля. Он не должен превышать 60-70% всего пространства пола. Это связано с тем, что нагретый воздух должен циркулировать на открытых местах.
4. Расположение термодатчика в слое стяжки и под ламинатом должно находиться примерно в 50 см от ближайшей стены, на которой закреплен терморегулятор. Это нужно для того, чтобы прибор верно показывал уровень нагрева пола.

Термоматы (ИК-пленку) раскладывают вдоль длинной стены помещения, кабеля змейкой тоже таким же образом.

Правила выбора

Правильность выбора зависит от условий в помещении и других нюансов. Предварительно стоит сделать расчет необходимой мощности для обогрева помещения.

В связи с тем, что кабельные электрополы медленно нагреваются, их используют часто под ламинат в качестве основного источника обогрева комнаты. При постоянной работе такой системы она себя полностью окупает, и применение ее оправдано.

Если же электропол планируется использовать для дополнительного обогрева, выбирают электроматы на алюминиевой основе или инфракрасную систему.

Выбор мощности в этом случае зависит от того, где будет установлена система теплого пола. Рекомендуемые показатели:

• Комфортный подогрев пола в квартире на втором этаже и выше — 130–150 Вт/ кв. м.
• На первом этаже — от 150 Вт/ кв.м.
• На лоджии — 250 Вт/ кв. м.

Чтобы рассчитать этот показатель нужно воспользоваться формулой:

1. Где В — удельная мощность кабеля.
2. С — площадь обогреваемой поверхности.

После того, как проведен расчет требуемой мощности, можно заняться выбором терморегулятора. Этот прибор характеризуется тем, что регулирует заданную температуру в пределах нормы (до 26 °C).

В зависимости от того, где он будет расположен — в стене, или поверх стены, выбирают подходящий тип устройства (встроенный или накладной). Также при необходимости можно подобрать программируемый вид терморегулятора, а также простой – механический.

Тип зависит от того, хотят ли жильцы дома самостоятельно переключать заданную температуру, или доверят это дело технике. Среди имеющихся на рынке терморегуляторов стоит выбирать проверенные бренды, которые не придут в негодность после года эксплуатации.

Например, такие:

1. KEEPLY;
2. DEVI;
3. THERMO.

Факторы, которые учитываются при выборе вида пола под ламинат:

• Нужен пол для отопления или просто подогрева? Соответственно выбирать подходящую конструкцию.
• Определить условия, где нужно положить ламинат и теплый пол, рассчитать мощность отопления.
• Подобрать способ монтажа: для электрического кабеля и сетчатых матов на проводной основе выбирают укладку в стяжку.

Рейтинг лучших вариантов

Чтобы было понятно, из чего лучше выбирать, далее приведен рейтинг лучшего электропола под ламинат:

• Девифлекс
• Алюмиа.
• Тропикс ТЛБЭ.
• Ensto FinnMat.
• XiCA.

Каждая из этих систем имеет свои особенности.

Deviflex 100-150 Т

Датский вариант электрического кабеля под стяжку. Отличается большим сроком гарантии, качеством и долговечностью. Монтаж проводится с учетом требуемой мощности. Если планируется уменьшить мощность, увеличивают расстояние между соседними рядами кабеля.

Характеристики:

• Гарантия — 20 лет.
• Мощность — 100 Вт/ кв. м.
• Средняя цена — 6000 руб/ кв. м.

Преимущества: долгий срок гарантии. Недостатки: укладка в стяжку.

Alumia

Производится компанией Теплолюкс, специально под паркет или ламинат. Кабель закреплен в мате из алюминиевой фольги за счет чего обладает хорошими теплопроводящими характеристиками.

Характеристики:

• Мощность удельная на 1 кв. м. — 150 Вт.
• Гарантия — 25 лет на товар.
• Стоимость 4269 руб за 1 кв. м.
• Диаметр кабеля — 1,08-1,49 мм.

Тропикс ТЛБЭ

Представляет собой двухжильный кабель. Рекомендуется к использованию в качестве основного источника отопления, удельная мощность от 180 ВТ/ кв. м. При монтаже в качестве основного вида обогрева максимальный показатель 3500 Вт на квадратный метр.

Характеристики:

• Потребляемая мощность — 984 Вт;
• Длина кабеля — 2 м.
• Гарантия — 50 лет.

Преимущества — увеличенное сечение нагревательного кабеля способствует более быстрому распределению тепла. Долгий срок гарантии. Недостатки: потребуется заливка стяжки.

Ensto FinnMat

Продукт финской компании EFHFM130.2 представляет собой нагревательные маты, расположенные на сетке. Монтаж производится под стяжку или на плиточный клей.

Характеристики:

• Удельная мощность — 260 Вт на кв. м.
• Стоимость — 7000 руб/ кв.м
• Толщина мат — 4 мм.
• Гарантия — 10 лет.

Преимущества использования: экологичность, маты безопасны для окружающей среды. Недостатки: заливка стяжки под ламинат.

XiCA

Комплект инфракрасного пола южнокорейского производства Rexva Xica XM305-1. Представляет собой рулоны пленки с гофротрубой, скотчем для фиксации.

Характеристики:

1. Удельная мощность — 220 Вт/ кв. м.
2. Стоимость — 850 руб/ пог м.
3. Гарантия — 10 лет.

Подготовка основания

Чтобы узнать этапы подготовки, стоит понять пирог пола под ламинат:

• Бетонное черновое покрытие.
• Гидроизоляционная мембрана.
• Теплоизоляционный слой с фольгированной поверхностью.
• Электронагревательные элементы.
• Стяжка
• Подложка.
• Финишное ламинированное покрытие.

Соответственно для подготовки основания потребуется уложить слои в нужном порядке. Сначала бетонное покрытие очищается от пыли веником или пылесосом и тряпкой. Оно должно быть ровными, без перепадов. В случае наличия трещин и неровностей, их нужно устранить цементно-песчаной смесью и после высыхания обработать грунтовкой.

На ровное основание укладывается изоляционная мембрана с нахлестом в 20-30 см на стены. Перехлест между рулонами проклеивается скотчем, чтобы обеспечить герметичность. Далее можно уложить вспененный пенополистирол или любой другой материал отражающей стороной вверх. Для отапливаемого помещения толщина этого слоя — 50 мм, неотапливаемого — 100 мм.

Проложенная по периметру стен демпферная лента компенсирует расширение стяжки. По всей площади будущей укладки пола нужно закрепить монтажные ленты. Они помогут сцепиться стяжке и электрополу.

Для ИК-пола и алюминиевых мат есть нюансы укладки. Так как здесь не заливается стяжка, подготовка основания ведется таким же образом, как описано выше.

Единственное, потребуется исключить стяжку из последовательности пирога, уложить подложку и установить ламинат.

Схема монтажа подогрева

Как правильно составить схему укладки под ламинат? Для этого проводят расчет мощности, затем количество мат (метража кабеля) на требуемую площадь.

После этого нужно провести еще один подсчет (только для кабеля). Вычислить шаг укладки с учетом площади.

• Ш – шаг укладки.
• П- площадь расположения теплого пола.
• Д – длина одной секции в метрах.

Составление схемы проводится с учетом требований к монтажу теплого пола: системы кабелей, расположения мебели, расстояния от стен, места нахождения терморегулятора.

На схему наносится расположение соединительной и концевой муфты электропола относительно площади помещения.

Также здесь отражается количество линий кабеля, которые были уложены по стяжке, расположение термодатчика (на каком расстоянии и где точно).

Пример подобной схемы приведен на рисунке.

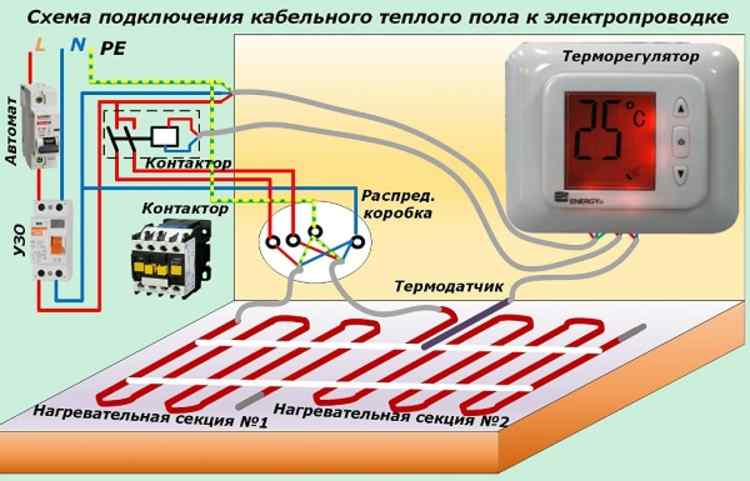

Помимо этого составляется электрическая схема подключения кабеля или нагревательного мата к терморегулятору.

Способы, правила и нюансы

Для укладки инфракрасного или алюминиевого электрического пола потребуется наличие специальных зажимов для фиксации мат, терморегулятор, датчик температуры, скотч.

В первую очередь размечают место расположения приборов. Проделывают штробы в стене и в стяжке.

Далее потребуется:

1. На пол разложить теплоотражающую изоляцию и зафиксировать ее скотчем.
2. После этого крепятся монтажные ленты в определенном порядке. На ленты фиксируются зажимы. И к зажимам — пленка ИК или алюминиевая.

Правила монтажа термомата:

• Расстелить алюминиевый мат. Использовать отмеченные линии подрезки (cut space), если нужно подогнать его размеры под длину или ширину помещения.
• Между первым уложенным матом и стеной оставляют некоторое пространство для укладки силового кабеля.
• Соединение термомат должно производиться через разъемы.
• Маты стелятся встык друг к другу, нельзя крепить их внахлест.

Термодатчик прокладывают в гофротрубу, чтобы избежать его повреждения. Сама труба впоследствии запаивается.

После настила ИК-пленки или алюминиевого материала проводят подключение мат к термодатчику и регулятору температуры.

Обязательно перед дальнейшей укладкой напольного покрытия нужно протестировать правильность соединения электрической цепи.

Особенности подключения:

• На ИК-пленку устанавливают контактные зажимы и фиксируют их концы внутри медной полосы и снаружи с блестящей стороны.
• Затем следует заизолировать края обрезанных мат при помощи специальной битумной мастики.

Советы профессионалов по монтажу в видео:

Установка поверх покрытия

После подсоединения и проверки электрической цепи, проводят укладку финишного покрытия:

• По периметру комнаты устанавливают систему клиньев для сдерживания расширяющего воздействия ламината. Зазор между стеной и покрытием может при этом составить от 0,8 до 1,5 мм.
• После этого настилают подложку под ламинат.
• Первый ряд напольного покрытия начинают с цельной доски, а последнюю плашку подпиливают на необходимую величину.
• Второй ряд укладывают, начиная с обрезанной пластины, смещенной на 1/3 от первой. При этом длина ее должна быть не меньше 30 см.
• Последний ряд планок может быть по ширине тоже опилен, но не более, чем на 1-1,8 см, при стандартной ширине в 7 см.
• Следующим этапом будет снятие клиньев и укладка плинтуса.

При недостаточной ширине последнего ряда менее 5 см, проводят опиливание первого ряда.

Сложности и ошибки

При самостоятельной укладке могут встречаться ошибки при укладке, они могут привести к неполадкам при работе электропола:

• Зажимы для соединения проводов подсоединяются к инфракрасной пленке только снаружи медной полосы. Это может привести к преждевременному выходу из строя токопроводящих шин.
• Отсутствие отступов от батарей, укладка теплого пола под мебелью. Приведет к иссыханию ламината, его порче.
• Неправильная подрезка термомат: по самому материалу, а не по отмеченным линиям, теплый пол не будет работать, или это может привести к замыканию.

Сложности по укладке электропола случаются при установке приборов, тестировании системы. Важно знать, что все эти работы лучше доверить обученным специалистам, меньше риск повредить систему теплого пола.

Встречаются случаи, когда датчик °C устанавливали на расстоянии от электромат, что приводило к перегреву напольного покрытия, так как прибор показывал температуру не электропола, а самого напольного покрытия без обогрева. Стоит помнить, что датчик монтируют в систему теплого пола, между нагревательными элементами, это позволить избежать ошибок.

Плюсы и минусы по отзывам

Самым большим преимуществом монтажа электрического пола, судя по отзывам потребителей, является теплота и уют — по поверхности приятно ходить.

Другие плюсы:

• Быстрая укладка и установка термомат или ИК-пленки может значительно сэкономить время, которое было бы потрачено на монтаж традиционной водяной системы отопления.
• Минимум грязных работ при работе с электрополами. Стяжку в большинстве случаев оборудуют редко при установке ламината, предпочитая чистые виды электрических систем — ИК-пленку или алюмоматы.

Минусы использования электрополов:

• Вредность от излучения при установке инфракрасных и других электрических полов. Это может привести к проблемам со здоровьем, хотя этот вопрос еще не изучен в достаточной мере.
• Большой счет за электричество. При обустройстве электропола на обширной площади вырастают траты на электроэнергию, что может обходиться совсем дорого.

Отзывы можно почитать здесь и тут.

Заключение

Электрический теплый пол под ламинат — оптимальное решение для подогрева помещения в дополнение к центральному отоплению. Отличается экологичностью и быстрой укладкой.

При монтаже теплого электропола нужно знать правила и технологию, правильно уложить кабеля, подсоединить датчик температуры, верно разрезать пленку и заизолировать края. Без этого не получится безопасное покрытие, радующее владельцев теплотой.

Ламинат выбирается для электропола со специальной маркировкой и буквой Е. Простой стандартный вид не подойдет, так как не выдержит цикл нагревания и остывания.

Преимуществом использования электропола под ламинат является возможность быстрой укладки в условиях квартиры, теплота. Ощутимым минусом такого вида обогрева становятся большие затраты на электричество при большой площади помещения.
