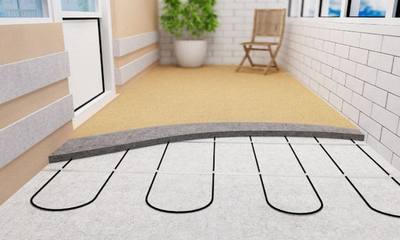

Тонкости монтажа электрического теплого пола на балконе

Отопление балкона — насущный вопрос для многих владельцев квартир в многоэтажных домах. Так как закон запрещает использовать традиционную водяную систему обогрева по правилам техники безопасности, остается электричество.

Какие электрополы можно использовать для лоджии и как их установить? Что нужно знать жильцам квартиры перед покупкой теплого электрического пола? Все это нужно уточнить.

Требования

На лоджии можно укладывать любой тип электрического пола:

• инфракрасный;
• кабельный;
• при помощи нагревательных матов.

Нецелесообразно это только, если лоджия предварительно не утеплена по всему периметру стен и потолка пенополистиролом или другим материалом. Теплоизоляция предотвратит утечку тепла и сократит расходы на электроэнергию.

Требования к электрической системе:

• Отступ от стен на 10-20 см.
• Наличие гидроизоляционной пленки под системой теплого пола.
• Штробы или гофротруба под электрические приборы: термодатчик, терморегулятор температуры. Это потребует определенного пространства и соблюдения техники безопасности.

По правилам терморегулятор должен располагаться от пола на высоте не менее 30 см. А датчик температуры нужно устанавливать в 50 см от стены, ближайшей к первому прибору, при этом его расположение в толще пирога пола в гофротрубе.

Правила выбора

Что нужно учесть перед выбором системы теплого пола:

• Опасность протечки. Лоджия несмотря на ее утепление по-прежнему подвергается риску быть затопленной, поэтому систему теплого пола делают с учетом этого фактора. Часто используют нагревательные маты или двужильный кабель для отопления. Так как инфракрасная пленка не переносит воду, ее монтируют редко или при наличии дополнительной прослойки из ГВЛ или ОСП.
• Конфигурация балкона. При наличии сложной формы лоджии выбирают кабельную систему отопления. Ее легко можно расположить в комнатах любой формы.
• Тип финишного покрытия. При выборе линолеума или ковролина между системой теплого пола и напольным покрытием обязательно должна быть прослойка. Она может быть на основе ОСБ или ГВЛ. А вот вид обогрева может быть на основе инфракрасной пленки.

Так как для балкона нужен электропол не только для обогрева напольного покрытия, но и для создания комфортной температуры во всем помещении, нужно будет подобрать хорошую мощную систему теплого пола.

Рейтинг систем отопления

При выборе электрической системы для лоджии можно взять во внимание рейтинг электропола и подобрать соответствующий.

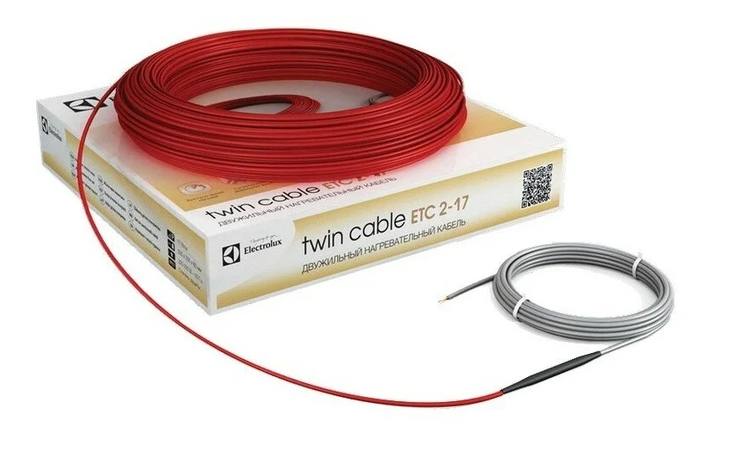

Электролюкс ЕТС 2-17-400

Запаса мощности хватает не только для подогрева напольного покрытия, но и для обеспечения оптимальной температуры воздуха на балконе. Укладывается под стяжку, а также в плиточный клей. Срок гарантии от производителя — 20 лет. Высокое качество, при укладке провод не перегибается, отличается высокой прочностью и надежностью.

Преимущества:

1. надежность и безопасность системы;
2. провода в тройной защите.

Недостатки: высокая цена и расходы на электричество.

Средняя стоимость — 7500 руб. за комплект на 3,3 кв. м.

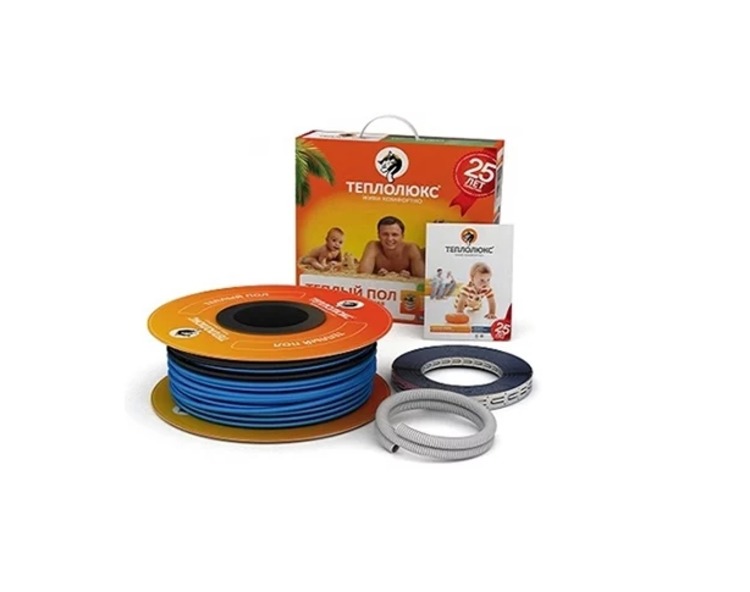

Теплолюкс Элит 18ТЛБЭ2-23

Производится российской компанией. Высокая мощность обеспечивает хороший прогрев помещения. Укладка греющего кабеля проводится в стяжку по схеме. Длина провода позволяет обогреть лоджию площадью до 3,8 кв. м. При необходимости систему можно расширить и подсоединить дополнительные комплектующие.

Преимущества:

1. качество кабельной оплетки и защиты;
2. доступная стоимость комплекта.

Недостатки: высокий расход электроэнергии.

Средняя цена по РФ — 3800 руб. за комплект на 3,8 кв. м.

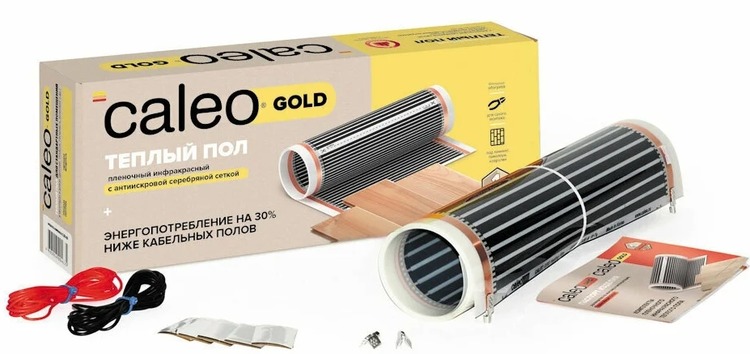

Caleo GOLD 230

Инфракрасный пленочный пол корейского производителя рассчитан на 3,5 кв. м площади. Надежная система позволяет избежать возгорания за счет антиискровой оболочки. Гарантия от производителя — 15 лет. Можно укладывать под ламинат, ковролин, линолеум и паркетную доску.

Электропол оснащен защитой от перегрева, создает комфортную температуру помещения за счет высокой мощности в 230 Вт. При достижении температурного предела система понижает мощность, благодаря чему экономится расход электроэнергии.

Преимущества:

1. безопасность элементов;
2. экономия электричества.

Недостатки: высокая цена.

Средняя стоимость по РФ — 13500 руб. за комплект на 3,5 кв. м.

DEVI 200T

Мат из нагревательного кабеля на стеклосетке от датского производителя. Отличается высокими эксплуатационными характеристиками — простота укладки, безопасность оплетки, долговечность. Система теплого пола от Деви может прослужить не менее 15 лет. Укладывается под любые виды напольных покрытий в стяжку или в клей на площади 3,1 кв. м.

Преимущества:

• надежность кабельной оплетки;
• простота монтажа.

Недостатки: высокая цена.

Средняя стоимость в магазинах РФ — 21000 руб. на 3,1 кв. м.

Виды финишных покрытий

В качестве напольного покрытия на лоджии могут выступать:

• Ковролин.
• Линолеум.
• Плитка.
• Деревянные покрытия (ламинат, паркет, доска).

Под все виды покрытий можно положить греющий кабель в стяжку. При обустройстве лоджии без стяжки мастера советуют монтировать электрополы (кабель или маты) на плиточный клей.

Ковролин

При выборе этого напольного покрытия стоит иметь в виду, что не все виды ковров подойдут под электрополы. Для этого нужен тафтинговый ковролин. Он будет пропускать тепловую энергию вверх и не станет источником пожара.

Если хочется положить плотный ковер или ковролин на пол лоджии, то нужно обустроить прослойку между электрополом и ковровым покрытием. Это может быть обычная фанера толщиной 10-12 мм.

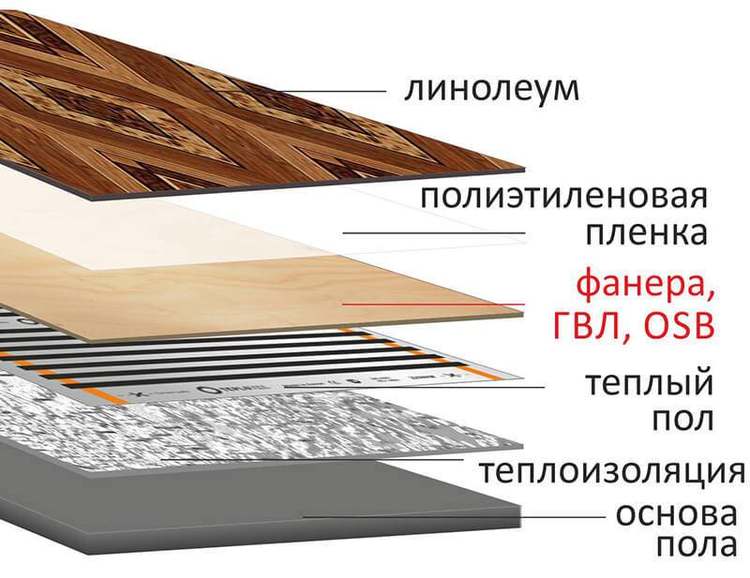

Линолеум

При выборе этого покрытия стоит подумать о коммерческом типе линолеума, способном выдерживать нагрев. И, конечно, под такой тип покрытия подойдут инфракрасные полы, которые отличаются высокой степенью защиты от возгорания, способны снижать мощность нагревательных элементов по достижении оптимального уровня.

Плитка

Этот материал хорошо сочетается с электрическим полом, отлично проводит тепло. Под нее можно укладывать термокабель или маты в стяжку или плиточный клей.

При выборе нужно помнить, что ректифицированная или бесшовная плитка не подойдет для теплого пола на балконе. При температурном расширении цементной стяжки она попросту может расколоться, пойти трещинами.

Если все же планируется делать инфракрасный пол под плитку, владелец жилья должен заложить в расходы еще одну статью — на ГВЛ или фанеру, которые будут укладываться поверх пленочного пола.

Деревянные покрытия

Все виды таких финишных покрытий — ламинат, паркет и половая доска нуждаются в защите от перегрева.

Здесь возникает проблема — если лоджия не объединена с гостиной, а в большинстве случаев так оно и есть, то она требует обогрева не только пола. Значит требуется повышенная мощность в 200-230 Вт, минимум.

Но для деревянных покрытий вроде паркета или половой доски предельная мощность в 100-120 Вт, если полы находятся непосредственно под финишным покрытием, для ламината — 150 Вт.

Это то, насколько способна выдержать нагревание финишная поверхность из дерева при непосредственном контакте.

Значит, потребуется либо уложить ламинат и купить греющий кабель с повышенной мощностью и укладкой в стяжку, либо — довольствоваться минимальной мощностью электропола при монтаже в плиточный клей.

Схема укладки

При составлении схемы раскладки руководствуются следующими правилами:

• Нагревательные маты, как и кабеля должны стелиться на основание вдоль самой длинной стены. Это позволит минимизировать расходы на проводку и снизит число поворотов кабеля.
• Расположение датчика температуры примерно в 50 см от самой ближайшей к терморегулятору стены.

Остальные приборы и кабеля располагают в шаговой доступности от розетки в 220 В.

На схеме нужно отметить расположение мебели, отступы от нее должны быть не менее 20 мм.

Отступы от стен должны быть не менее 10 см.

Раскладку кабеля ведут змейкой или в виде улитки. Если используется нагревательный мат или пленка, их монтаж проводят в таком направлении, чтобы было минимум разрезов по контуру. Разрезать маты нужно по отмеченным линиям, иначе система не будет работать.

Примерная схема расположения ик-пленки и ее подключения к электрическим приборам показана на картинке.

Нюанс: под инфракрасную пленку нужно укладывать не обычную гидроизоляцию, а фольгированную. Это нужно для того, чтобы тепло не уходило вниз в слой пола, а отражалось в комнату.

Предварительные расчеты

Расчет мощности отопления:

1. Му — удельная мощность для балкона. Для обогрева комнаты составляет 200-230 Вт.
2. П — площадь, которая будет обогреваться.

Если площадь лоджии составляет 2 кв. м., то потребуется суммарной мощности кабеля или нагревательных мат, пленки на 400-430 Вт.

Исходя из этой величины нужно выбирать тип электропола и его технические характеристики, например, длину кабеля.

Длина мат или кабеля рассчитывается по суммарной мощности, которую нужно получить.

Шаг укладки кабеля рассчитывается по формуле:

1. Шу — шаг укладки;
2. Дк — длина кабеля в метрах;
3. П — площадь обогрева.

Способы монтажа электропола

Способ укладки зависит от типа системы и напольного покрытия. Но среди всех имеющихся можно отметить 2 наиболее распространенных метода:

• В стяжку или плиточный клей (нагревательные маты или кабель).
• Под финишное покрытие.

Перед тем, как провести все работы по укладке нужно подготовить поверхность. Для этого ее нужно очистить от загрязнений, пропылесосить и промыть.

Если на лоджии имеется старое финишное покрытие, например, плитка, ее демонтаж можно не проводить, а уложить теплые полы поверх нее.

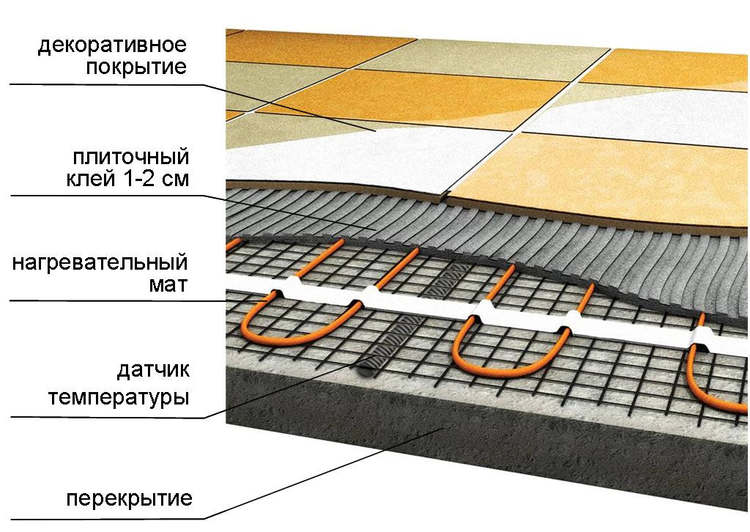

В плиточный клей

Согласно схемы разметки кабелей нужно проложить штробы. Они будут предназначены для расположения датчика температуры.

Прибор запаивают в гофротрубе с одной стороны, подсоединив его предварительно к терморегулятору с другой стороны конструкции.

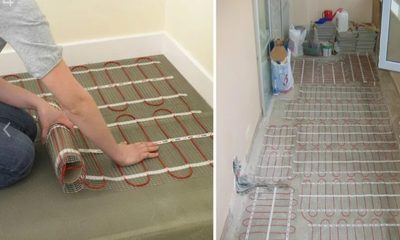

Нагревательный мат укладывают кабелем вверх или вниз, подсоединяя его к приборам. Все места контактов изолируют битумной лентой.

Поверх электропола нужно будет уложить плиточный клей, а потом приступить к монтажу плитки.

Под финиш

Для обустройства пирога пола под электрические полы нужно будет тщательно выровнять основание. Это исключит появление заломов пленки.

На основание укладывают гидроизоляцию. Поверх нее прокладывают монтажные шины и крепежи.

Настилают ик-пленку токопроводящей стороной вниз. Если имеются разрезы, их изолируют битумной мастикой или специальным скотчем.

Подключение электрических проводов проводят по схеме: соединяют медные шины с проводкой. Для этого зажим фиксируют внутри токопроводящего элемента и снаружи, с нижней стороны полосы.

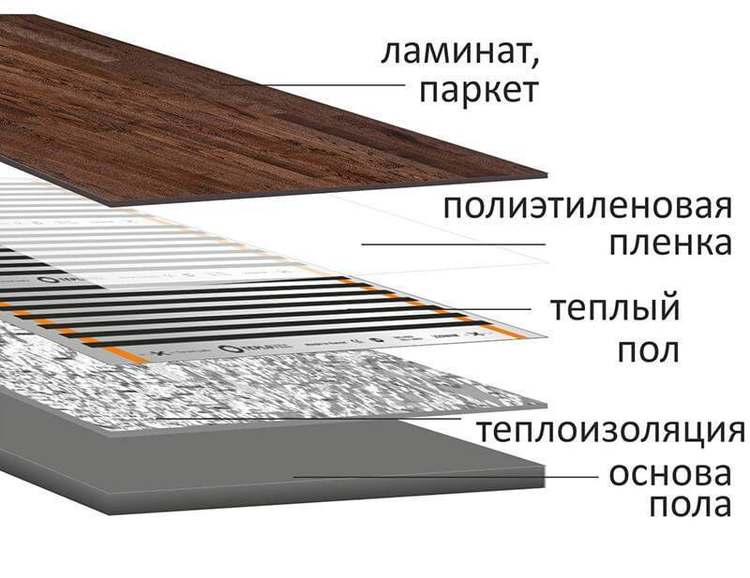

Порядок укладки ламината или паркетной доски

Способ монтажа зависит от типа покрытия. Так ламинат или паркетную доску фиксируют к теплому полу, предварительно установив фанеру плавающим способом, без фиксации саморезами.

Для крепежа фанерных листов применяют дюбеля на клеевой основе. После того, как основание подготовлено, настилают подложку.

Монтаж досок проводят, начиная от дальнего угла к ближнему. Обычно укладка проводится шахматным способом. Второй ряд досок монтируется, начиная с обрезанной доски.

Нюансы монтажа инфракрасного пола и ламината можно посмотреть в видео:

Если проводится установка инфракрасного электрического пола, ламинат можно укладывать без фанеры, потребуется только подложка.

Сложности и ошибки

Зачастую начинающие мастера неправильно располагают датчик температуры, вмуровывая его в стяжку пола. Прибор должен располагаться на одном уровне с электрическими матами в гофротрубе. Только так он не будет поврежден во время строительных работ.

Другие распространенные ошибки:

• Обрезка мат по токопроводящим жилам, вследствие чего нарушается целостность элементов. Разрезать нужно только по специальной отметке.
• Отсутствие изоляции контактов, шин. Изоляция нужна, чтобы не было замыкания в электрической системе. Для этого используют ленту в комплекте электропола.
• Укладка ик-пола в плиточный клей. Это приводит к разрушению пленки и негодности системы обогрева.
• Укладка линолеума поверх теплого пола без создания буферного слоя из фанеры.

Плюсы и минусы

Пользователи электрической системы теплого пола на лоджии отмечают положительные моменты от использования:

• Тепло под ногами, комфорт.
• Экономичность (для ИК-пола). Много электроэнергии не уходит.

При неправильной настройке и установке терморегулятора, датчика температуры полы могут быть холоднее, чем в жилых комнатах.

Отрицательные моменты могут быть при нарушении эксплуатации электропола на лоджии. Не рекомендуется ставить сверху любые предметы, даже подушку на долгое время, так как это чревато перегревом поверхности и возгоранием.

Ключевой недостаток электрического пола — повышенные расходы на электричество.

Отзывы подробнее здесь и здесь.

Заключение

Электропол на балконе — современное решение для обогрева пола. Этот вариант обустройства приносит пользу владельцам, делая пребывание на лоджии комфортным.

При неправильных расчетах и настройках система с терморегулятором будет ориентирована на прогрев всего помещения, а не напольного покрытия. А это чревато опасностью пожара. Поэтому использование электропола в качестве единственного источника отопления имеет место быть, но требует повышенных мер безопасности по эксплуатации.
