Монолитный жб каркас: частного дома, стен здания с использованием бетона

Монолитный каркас представляет собой технологию строительства зданий, при которой строение возводят из бетона с армированием стальными прутьями. Такое сооружение обеспечивает повышенный уровень прочности и долговечности, обходится сравнительно недорого. Раньше технология монолитно-каркасного строительства из бетона использовалась в основном в промышленной и коммерческой сферах, сегодня же все чаще таким образом возводят частные дома и коттеджи.

Основное преимущество монолитного каркаса – равномерное распределение нагрузок между бетонными колоннами, которые усилены стальной арматурой. После заливки бетоном каркас становится прочной монолитной конструкцией, в которой вся несущая нагрузка приходится на колонны, балки и перекрытия. Железобетонные здания считаются наиболее надежными, крепкими и стойкими.

При условии верного выбора и проектирования фундамента ЖБ коробка способна простоять максимальный срок, демонстрируя прекрасные эксплуатационные свойства и наилучшие технические характеристики.

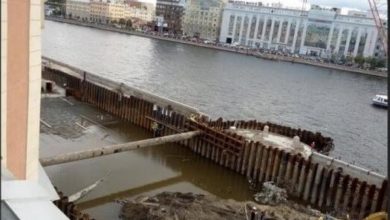

заливка монолитного дома

Основанием для дома из бетона может служить плитный, ленточный или свайно-винтовой фундамент, который выбирают в соответствии с такими факторами: структура и характеристики грунта, особенности рельефа территории, несущая способность почвы, расчетные нагрузки и масса здания, уровень залегания грунтовых вод, конструктивные и технические особенности архитектурного проекта.

Благодаря особенностям технологии проекты домов из железобетона могут быть самыми разными – тут есть возможность реализовать любую задумку, использовать самые разные материалы (стекло, кирпич, дерево и т.д.), экспериментировать с различными элементами. Большинство современных коттеджей необычных форм и конфигураций создают с использованием монолитно-каркасной технологии.

готовый дом из жби

Что такое монолитно-каркасное строительство

Устройство монолитно-каркасных зданий осуществляется по единой технологии. Монолит представляет собой цельнолитую бетонную конструкцию, которая создается прямо на строительной площадке путем заливки бетоном смонтированного каркаса из стальных прутьев и элементов. Бетон заливается и обязательно вибрируется, подбирается определенная марка, что обеспечивает высокую прочность.

Арматурный каркас может быть соединен вязальной проволокой либо сварен. Марка бетона, класс арматуры, специальные добавки в раствор подбирают, исходя из количества этажей, сейсмичности региона. Стальной каркас заливается бетоном в съемную или несъемную опалубку, которая формирует стены и другие элементы конструкции.

готовый дом из железобетонных плит

Что включает каркас монолитного здания:
  1. Фундамент – может быть разного типа.
  2. Колонны – расположенные вертикально и соединяющие основание и перекрытие.
  3. Монолитные перемычки и перекрытия, которые создают пояс жесткости.
Все элементы конструкции связаны как монолитным бетоном, так и арматурным каркасом, благодаря чему удается создать жесткое соединение, прочное и неподвижное, без шарниров и люфтов.

Ввиду того, что потом что-то переделать и или заменить невозможно, монолитно-каркасное строительство здания требует чрезвычайно тщательного проектирования с точными расчетами и применением специфических технологий, которые способны понизить риск появления деформаций в процессе усадки.

Достоинства технологии

Строительство частного дома по монолитно-каркасной технологии обладает определенными преимуществами, благодаря которым метод становится все более популярным и часто используется для возведения домов по индивидуальным проектам.

Основные преимущества монолитно-каркасной технологии:
  • Быстрый процесс монтажа с минимальными трудозатратами. Основные этапы – создание опалубки, арматурного каркаса, заливка бетоном. Процесс осуществляется непрерывно по отдельным зонам, что исключает простой рабочей силы.
  • Длительный срок эксплуатации без необходимости в ремонте или реконструкции.
  • В случае аварийных ситуаций при разрушении одной секции остальные элементы конструкции остаются целыми и здание не рухнет. Монолитный каркас – единственный метод безопасного строительства в сейсмоопасных регионах.
  • Возможность реализовать проект любой сложности с оригинальной планировкой, так как в данном случае нет обязательных несущих стен, перегородок. Площади можно реализовать даже как единое пространство с колоннами.

преимущества монолитно-каркасных домов

  • Перепланировка в любом формате – благодаря отсутствию несущих стен, без согласования с надзорными органами.
  • Повышение общей жесткости со временем благодаря набору прочности бетона.
  • Возможность сделать в доме потолки высотой от 3 метров.
  • Строительные работы можно проводить в любую пору года.
  • Для возведения каркаса понадобится небольшой объем материалов.
  • Габаритные конструкции не нужно доставлять на объект, сборка каркасных зданий из арматуры и бетонного раствора осуществляется непосредственно на территории строительства.

Недостатки жилья

Устройство монолитного каркаса предполагает и некоторые негативные моменты, о которых нужно знать до начала проведения расчетов и проектирования. Все эти факторы можно устранить за счет разумного применения различных технологий и методов строительства.

пример дома каркасного строительства

Главные минусы технологии монолитного каркаса:
  • Наличие мостиков холода, которые распространяются по бетонным перекрытиям, внешним колоннам, что предполагает обязательную теплоизоляцию и выполнение облицовки фасадов.
  • Большой объем работ по вязке и установке арматуры, монтажу опалубки, опорных стоек.
  • Важность правильных и максимально точных расчетов, от которых зависят безопасность и комфорт эксплуатации, прочность и срок службы здания.

Технология

Монолитно-каркасная технология применяется в строительстве одно/многоэтажных зданий различного назначения любой площади и высоты.

схема выполнения монолитно-каркасного дома

Этапы реализации технологии монолитного каркаса:
  • Подготовка высококачественного основания.
  • Связывание или сваривание каркаса из арматуры.
  • Монтаж опалубочной конструкции.
  • Заливка бетонного раствора в опалубку.
  • Демонтаж опалубки.
Сначала выполняют фундамент, потом заливают стены и перегородки, далее монтируют заводскую или заливают монолитную плиту перекрытия. После этого осуществляется прокладка инженерных коммуникаций, отделочные работы, обустройство крыши.

Методы возведения фундамента

Устройство основания является одним из наиболее важных этапов строительства, так как от него зависит то, насколько качественным и прочным будет каркас, не просядет ли дом на грунте и т.д.

Виды фундамента, применяемые при заливке монолитного каркаса:
  • Сваи – тип свайного основания подбирают по типу грунта и особенностям ландшафта на территории.
  • Ленточный – заливается на объекте в опалубку с арматурой. Подходит для домов с подвалом, мелкозаглубленный обустраивают исключительно на почве с низким уровнем грунтовых вод.
  • Бетонная монолитная плита – надежная база, особенно подходит для зон с опасностью землетрясения. Фундамент заливается на строительной площадке с обязательным армированием.

фундамент для каркасно-монолитного дома

Особенности строительства подвала

Для подвала роют котлован, а фундамент размещают на минусовой отметке – в основании подвала. В этом помещении заливают монолитные стены, перегородки, сверху на нулевой отметке монтируют плиту перекрытия заданной проектной толщины и с повышенной прочностью.

Методы возведения опалубки

Опалубка представляет собой форму, в которую будут заливать готовый бетонный раствор. Опалубка может быт какой угодно, формируя толщину и конфигурацию монолита.

Основные виды опалубки:
  1. Съемная – после твердения бетона демонтируется и может применяться снова.
  2. Несъемная – становится частью конструкции домов, выступая теплоизоляцией и защитой. Обычно такую опалубку делают из пенополистирола, но встречаются и конструкции из фанеры, древесины, металла. Пенополистирол дополнительно выступает в качестве утеплителя.

схема фундамента для монолитного дома

Типы опалубки по конструкции:
  • Туннельная – изготавливается по спроектированным данным на заводе, обладает заданными размерами, доставляется на объект готовой, неразборной.
  • Щитовая – сборная конструкция для создания монолита любых конфигураций. Предполагает оснащение крепежными элементами высокой прочности, эргономичная и надежная, ее можно использовать для заливки овальных конструкций.

Съемную опалубку можно взять в аренду, любые виды конструкции можно купить.

выполнение подвала в монолитном доме

Армирование

С целью обеспечения прочности и жесткости монолитно-каркасной конструкции применяют стальную арматуру и армирующую сетку. Для монолитного строительства подходит рифленая/гладкая арматура сечением 6-8 миллиметров, особо прочные конструкции создают из арматуры диаметром больше 10 миллиметров. Вязать проволокой или сваривать каркас допускается горизонтально и вертикально.

В процессе создания каркаса особое внимание уделяют угловым зонам. Металл должен надежно крепиться, чтобы в будущем правильно распределять нагрузку в конструкции. Обязательно усиливают перемычки, чтобы здание не «ползло» и был оптимально распределен вес.

армирование в монолитном строительстве

Как произвести расчеты и создание каркаса:
  • Средние расчеты предполагают затраты около 25 килограммов арматуры на 1 кубический метр бетонных конструкций.
  • Рабочие прутья подбираются в соответствии с расчетами, минимальные значения: 8 миллиметров для поперечной и 10 миллиметров для продольной арматуры.
  • Каркас может вязаться проволокой либо быть сваренным, создается на месте установки или на площадке с последующим перемещением.
  • Шаг арматуры в среднем составляет 15-25 сантиметров между отрезками. Прутья поперечные выступают элементами жесткости для прутьев продольных.
  • Вся арматура должна быть перевязана или сварена между собой.
  • В процессе заливки фундамента оставляют свободными вертикальные стержни, с которыми потом сопрягается арматура перекрытий и колонн (так продолжают до верхней точки здания).

Способы подачи бетона

Бетонный раствор может замешиваться непосредственно на строительном объекте или доставляться с завода специальной техникой. Чтобы смесь не застыла и не потеряла однородность, ее транспортируют в бункере с работающим миксером. Для подачи смеси на объект используют бетононасосы или краны.

Бетононасос представляет собой специальный автомобиль с длинным шлангом, который под давлением поставляет бетон в нужную точку. Очень удобно подавать бетон таким образом для заливки на высоте. Если используется кран, то бетон подают в бадьях – такой вариант актуален для сооружения небольших железобетонных конструкций.

заливка фундамента в монолитном строительстве

Утрамбовка бетона

После того, как бетон залит в опалубку, его нужно уплотнить для удаления пузырей воздуха и более равномерного распределения смеси. Для этого используют вибраторы поверхностного и глубинного типа.

Главные функции вибротрамбования:
  • Улучшение внешнего вида конструкции – однородная поверхность, устранение воздушных полостей.
  • Повышение качества и прочности бетонной смеси.
  • Понижение трудозатрат и расхода материалов при выполнении отделки помещений.

Готовые монолитно-каркасные стены облицовывают керамической плиткой, кирпичом, красивым камнем. Обеспечить хорошую циркуляцию воздуха поможет обустройство вентиляции фасадов, кровли.

Монтаж перекрытий

Перекрытия в монолитно-каркасных конструкциях должны быть выполнены по той же технологии. Они образуют пояс жесткости здания.

Этапы обустройства перекрытий:
  • Создание каркаса, вязка стержней с выпусками из колонн, расположенных ниже. Стойки устанавливают на полу нижнего этажа, они должны поддерживать опалубку и исключат возможность обрушения конструкции до завершения цикла набора прочности бетона.
  • Монтаж опалубки из досок или фанеры.
  • Заливка смеси бетона без перерывов, но слоями.
  • Выжидание набора первоначальной прочности, демонтаж опалубки и стоек.

виды опалубки для каркасно-монолитного строительства

Стоимость и материалы

В процессе создания монолитно-каркасного дома качество напрямую зависит от затрат: более высокая марка бетона стоит дороже, чем больше арматуры – тем крепче здание. Поэтому экономить и игнорировать расчеты не стоит – это может стать фатальной ошибкой.

Арматуру нужно выбирать без дефектов и ржавчины, нужного сечения. Бетон обязательно должен соответствовать указанной в проекте марке, установленным характеристикам.

Если бетонирование ведется при минусовой температуре, желательно позаботиться о противоморозных добавках, при очень низкой температуре лучше работы не проводить.

создание арматурного каркаса

Материалы для опалубки также должны быть качественными, чтобы все это не обрушилось. Тут цена материалов может быть разной и в определенных случаях высокие затраты также оправданы: несъемная опалубка позволит провести быстрее работы, в будущем поможет сэкономить на утеплении и отоплении. С другой же стороны, оправданной может быть и аренда хорошей съемной конструкции.

На все материалы нужно требовать сертификаты соответствия, паспорта качества, гигиенические заключения и т.д. Сметную стоимость дома составляют расходы на такие материалы, как: арматура и проволока, все для бетона (или заказ готовой смеси), готовая опалубка или материалы для ее монтажа, инструмент, емкости, работа людей, техника для подачи бетона, кровля, отделка и т.д. От проекта к проекту стоимость может очень сильно разниться.

Монолитный каркас – технология, позволяющая создавать прочные, надежные, долговечные дома по разумной стоимости и индивидуальному проекту. Самое главное – верно выполнить расчеты и соблюдать технологию реализации проекта.
