Бетоно мешалка (автобетоносмеситель): разновидности бетономешалок, конструктивные особенности и популярные марки

Автобетономешалки (бетоно мешалка) — автомашины, которые транспортируют и перемешивают строительные смеси, такие как бетон, раствор с различными добавками и красителями. В таких машинах можно не только перевозить бетон и растворы, но и производить их, засыпая пропорционально необходимые компоненты. Автомиксеры можно приобрести или взять в аренду.

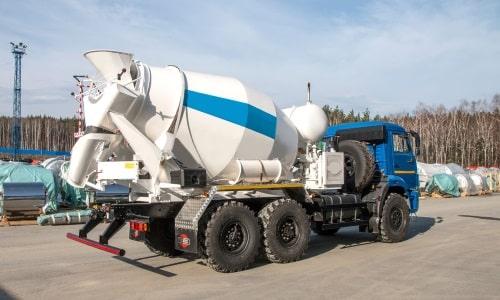

Автобетономешалки

Устройство АБС

Автобетоносмеситель представляет собой грушевидную емкость с лезвиями внутри, которые предназначены для перемешивания и получения однородного состава смеси. Барабан загружают и транспортируют к месту назначения. Емкость при этом вращается по часовой стрелке. Выгрузку осуществляют при включении барабана в обратную сторону.

По вместительности наиболее широкое применение получили барабаны объемом от 7 до 9 куб. м. Максимальная вместительность миксеров — 15 куб. м.

Конструкция машины

В современных автомобильных миксерах чаще всего используется реверсивный принцип действия. На шасси грузового автомобиля монтируется основной рабочий орган — барабан. Внутренняя часть барабана снабжена 2 спиралевидными лопастями. При вращении лопастей содержимое бака перемещается. При вращении по часовой стрелке смесь стремится ко дну бочки, против часовой — к выходу.

Вращение лопастей осуществляется с помощью электрического, механического либо гидравлического приводов в зависимости от конструкции данного автомобиля. Двигатели работают на отборе мощности самого автомобиля или от отдельно стоящего двигателя. К баку можно подключать емкости для воды.

Составными частями барабана также являются воронки и специальные рукава. С их помощью происходит загрузка и выгрузка материалов барабана. В среднем длина рукава достигает около 3 м. Имеются также специальные насадки, с помощью которых можно увеличить длину в 2 раза.

Подача раствора

Из бетоносмесителя подача раствора и смесей в места заливки производится следующими способами:

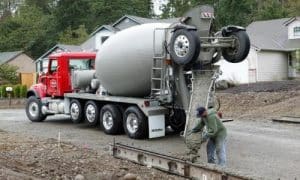

Подача раствора

  1. Короткие и удлиненные лотки для растворов. Малого размера применяются в том случае, если есть доступ для подъезда автомиксера непосредственно к месту заливки. Более длинные — если доступ к строительному объекту затруднен. Длина данного лотка может достигать 7 м.
  2. Транспортерные ленты. Это конвейер, включающий в себя резину шириной 40 см, длиной до 14 м. Имеет свойство поворачиваться в разные стороны под прямым углом. Предназначены до поднятия на высоту до 4 м.
  3. Бетононасосы. Мешалка для бетона с бетононасосом имеет в своем арсенале стрелу, которая перекачивает раствор в горизонтальном и вертикальном положении. Стрела раскладная, ее длина может достигать 60 м в зависимости от конструктивных особенностей автомиксера. Если длины стрелы не хватает, есть возможность ее увеличить за счет специальных шлангов, длина которых 5 м. Нарастить можно 4 шт.
  4. ПУМИК. Машина, объединившая автобетономиксер и бетононасос. Достоинством является то, что с ее помощью смесь подавать можно на высоту 28 м. Работает в радиусе до 24 м.

Разновидности автобетономешалок

В зависимости от вида производимых работ, условий технической эксплуатации и объемов выбирают миксеры по соответствующим параметрам. Различаются все виды автобетоносмесителей по таким техническим характеристикам, как вместимость оборудования, мощность, способ загрузки и выгрузки.

Классификация машин

1. По конструктивным особенностям разгрузки:

  • с передней разгрузкой — преимуществом этого типа является то, что водителю не нужно выходить из машины для осуществления процесса выгрузки раствора;
  • с задней разгрузкой — есть некоторые неудобства для водителя по сравнению с первым способом, однако этот метод получил наиболее широкое распространение в странах СНГ.

2. По типу привода барабана:

  • гидравлические (современные);
  • механические (устаревшие машины).

Классификация машин

3. По типу двигателей, используемых в смесительных установках:

  • автономные — считаются надежными, поскольку двигатель продолжит свою работу, даже если привод автомобиля по техническим причинам перестанет работать;
  • на шасси — легче автономных, работают тише, экологичные.

Характеристики машин

Основные показатели, характеризующие автобетоносмесители:

  • предельно допустимый объем смеси;
  • максимальная масса раствора, включая заполненный бак для воды;
  • масса автобетоносмесителя со всем снаряжением, в т. ч. бак для воды.

Современные автомиксеры выпускаются объемом барабана от 4 до 12 куб. м с объемом бака для воды до 800 л. Есть и более вместительные модели, но они изготавливаются под заказ. Полезный объем таких машин достигает 15 куб. м.

Покупателю автомиксеров предлагаются такие комплектующие:

  • различные гидравлические трансмиссии;
  • водяные баки необходимого объема;
  • смесительные барабаны;
  • модернизированные системы управления;
  • улучшенные двигатели.

Все оборудование может быть установлено по желанию заказчика как на шасси отечественных производителей, так и на импортные.

Наиболее распространенные марки миксеров

Каждый из производителей для обеспечения безаварийной и непрерывной работы придерживается норм качества. Прежде чем дойти до конечного потребителя, каждая единица тщательно тестируется в различных климатических условиях.

Самая известная марка - КАМАЗ
Самая известная марка — КАМАЗ.

Самыми популярными производителями на отечественном рынке стали автобетоносмесители МАЗ и КАМАЗ. Они выделяются высокой надежностью и более выгодной ценой, чем у конкурентов. Современная бетона мешалка стала иметь меньшую длину, что позволило технике быть более маневренной на небольших строительных участках. Разработчики сместили центр тяжести на шасси, после чего техника стала устойчивей и безопасней. Габариты различаются в зависимости от модели автомобиля и размера барабана смесителя.

Неоспоримым достоинством по сравнению с зарубежными производителями является то, что барабан находится ниже, чем в импортном, водяная емкость оснащена подогревом, загрузочно-разгрузочное устройство бронировано, внедрена гидроподпорка отсека разгрузки.

Российский рынок делят компании TIGARBO и T3A. Автобетоносмесители TIGARBO производятся не только в России, но и в Украине, Белоруссии, ОАЭ, Индии, Турции. Для сборки автомиксеров используется шасси различных моделей и марок — МАЗ, КрАЗ, МЗКТ, КамАЗ, MAN, Mercedes-Benz, Volvo, Scania и др. Существует около 100 модификаций бетоносмесителей этого производителя.

Компания Т3А, производящая туймазинские автомиксеры, активно внедряет комплектующие импортного производства. Модельный ряд насчитывает около 10 видов с объемом барабана от 5 до 12 куб. м. Компания использует шасси производителей КамАЗ, МАЗ, УРАЛ. По требованию заказчика возможен монтаж на импортные шасси.

Китайские автобетоносмесители производятся компаниями Howo, DongFeng, Shaanxi. Стоимость отечественной техники и китайской практически одинакова, однако уровень комфорта выше — есть кондиционер, климат-контроль, регулировка сидений водителя. Европейская техника превосходит их по уровню комфорта и безопасности, однако стоит намного дороже.

Одной из наиболее популярных немецких фирм является знаменитый Liebher. Вместимость барабанов 6-15 куб. м на шасси любого производителя. Главная отличительная особенность от конкурентов — это ленточный конвейер, которым можно оснастить миксер. Транспортером управляют с помощью пульта дистанционного управления.

Итальянская компания Cifa варьирует объем барабанов смесителей от 7 до 12 куб. м. Шасси используется итальянское либо любое из стран большой семерки. Есть как облегченные, с барабанами 8-9 куб. м, так и усиленные — 12 куб. м с приводом от двигателя шасси.
