Водоотводные каналы бетонные: процесс изготовление, варианты монтажа, виды

Водоотводный канал — неотъемлемый элемент любого строительного объекта. Такие железобетонные конструкции необходимы для дренажа и осушения сооружения, а также прилегающей территории. Система желобов и каналов направляет ливневые потоки в канализацию. Она обеспечивает сток воды, что улучшает качество грунта.

виды и классы бетонных желобов для отвода воды

Лотки водоотводные бетонные

Водоотводные каналы бетонные решают задачу эвакуации дождевых и талых потоков в канализационный коллектор. Они защищают от подтопления и разрушения фундамент, цокольный этаж и подвальное помещение, увеличивая срок службы сооружения.

В Москве и других крупных городах подобными конструкциями оснащаются:
  1. Жилые комплексы.
  2. Административные и офисные здания.
  3. Объекты технического назначения.
  4. Складские и промышленные сооружения.
  5. Парковки легкового транспорта.
  6. Спортивные площадки, стадионы, гоночные треки и теннисные корты.

Канал бетонный водоотводной может быть прямоугольной, квадратной или закругленной формы. Такие дренажные конструкции оборудуются решеткой, иногда — задвижками и замками. Гладкость внутренней поверхности обеспечивает эффективный отвод мусора.

Преимущества бетонных систем водоотведения:
  • низкая стоимость;
  • резистентность к воздействию химически агрессивных веществ;
  • антикоррозийные свойства;
  • высокая прочность;
  • водонепроницаемость;
  • универсальность применения.

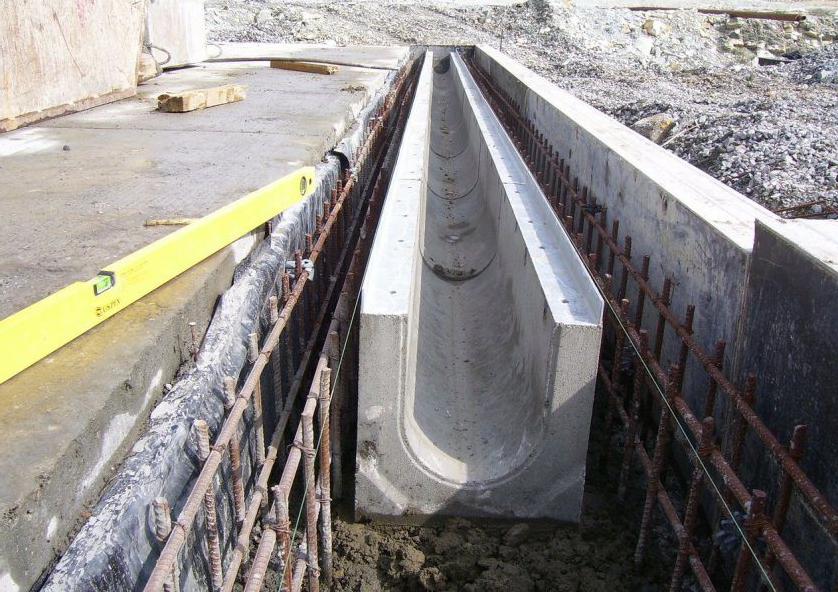

водоотводные лотки из бетона

Обустройство подобных систем в сфере частного строительства не требует больших объемов земляных работ и трудоемкого монтажа.

Изделия отличаются экологической чистотой и эксплуатационной долговечностью. Бетонные каналы для отвода воды имеют срок службы не менее 50 лет.

Изготовление — материалы

Производство бетонных водоотводных конструкций с решеткой регламентируется ГОСТом 21509-85. В зависимости от предназначения и сферы применения, используют различные марки бетона — от М-200 и выше. Для повышения прочности конструкции ее армируют стальными стержнями классов А-I и А-II либо проволокой Вр-I.

Такие конструкции отличаются высокой эксплуатационной надежностью и геометрической стабильностью, но имеют большую массу, что затрудняет монтаж и требует задействования специальной грузоподъемной техники. Техпроцесс вибрационного прессования обеспечивает высокую плотность изделия и стойкость к разрушительным природно-климатическим факторам.

телескопические стоки для отвода воды

Бетонные лотки, выполненные по ГОСТу 21509-85, должны соответствовать следующим требованиям:
  1. Морозоустойчивость.
  2. Влагонепроницаемость.
  3. Механическая стойкость.
  4. Равномерная структура без каверн.

Они обладают заданной толщиной бетонного слоя. Системами поверхностного водоотвода оснащаются частные дома и загородные коттеджи.

Монтаж систем поверхностного водоотвода

Проектирование — важный этап строительно-монтажных работ, связанных с обустройством поверхностного водоотвода. Необходимо определить оптимальную конфигурацию, протяженность и расположение стокового канала.

Процесс укладки начинается с подготовки траншеи, размер которой не должен превосходить габариты конструкции. Почву в углублении тщательно утрамбовывают, чтобы придать грунту нужную плотность. Траншею засыпают песком.

Поверх слоя формируют бетонную подушку, в которой будет проходить водоотводный канал. Такая конструкция зафиксирует лоток и не позволит ему сместиться при нагрузке. После укладки с помощью грузоподъемного механизма траншею укрепляют бетонным раствором.

виды стоков для водоотвода по глубине

Стыки обрабатываются герметизирующим составом на акриловой или битумной основе. Бетонный водоотвод накрывается решеткой и подключается к ливневой канализации.

Такие системы часто оборудуются песчаным фильтром. Важно правильно разместить решетку. Она должна располагаться минимум на 5 мм ниже дорожного полотна. Водоотвод обустраивается с небольшим уклоном. Монтаж выполняют на существующие покрытие либо создают новое.

При недостаточной толщине бетонного слоя выполняют работы по его наращиванию. Если поверх водоотводной системы планируется укладка асфальтового полотна, траншею накрывают древесноволокнистыми плитами.

Классы нагрузок

Водоотводные лотки и водоприемные решетки рассчитаны на соответствующий класс нагрузок с принятыми условными обозначениями:

  • А15 — индивидуальная застройка, тротуары, велосипедные дорожки и пешеходные зоны, парки и скверы;
  • В125 — частные гаражи, садовые участки, искусственные ландшафты, парковки легкового автотранспорта;
  • С250 — обочины дорог, стоянки большегрузных автомобилей, благоустройство придомовых территорий, предприятия автосервиса;
  • D400 — автозаправочные станции, индустриальные зоны, логистические терминалы;
  • Е600 — междугородние автомагистрали, промышленные предприятия, причалы, складские терминалы;
  • F900 — аэропорты, военные базы, электростанции, железнодорожные мосты и объекты с повышенными нагрузками на дорожное полотно.

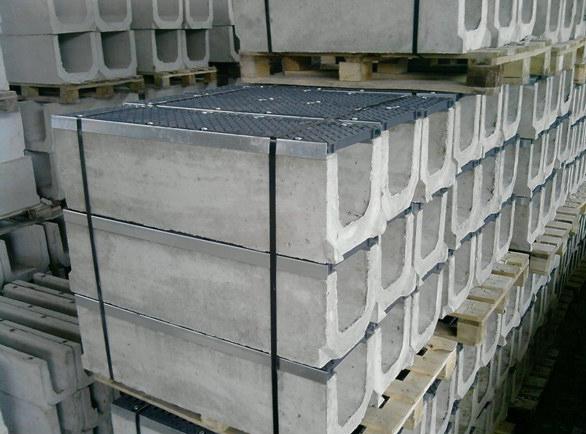

какие бывают водоотводные желоба

Система водоотвода, в техническом паспорте которой указан класс C250, должна выдерживать в течение длительного времени нагрузку в 25 т.
