Лотки железобетонные (жби, жб) водоотводные: типы, размеры: разновидности, типовые размеры и цены

Для предупреждения скопления талых и ливневых вод необходима поверхностная дренажная система — точечная или линейная. Второй вариант эффективнее. Линейные системы монтируют из лотков железобетонных водоотводных, типы и размеры этих изделий подбирают с учетом особенностей места установки, в соответствии с требованиями ГОСТ 32955-2014. Желоба служат для сбора воды и ее транспортировки к канализационным трубам.

Лотки
Лотки хорошо подходят для стоков.

Лотки для отвода воды из железобетона

Водоотводные (сточные, водосточные) лотки железобетонные изготавливают методом вибропрессования или вибролитья. Бетон используют тяжелый, высокой марки. Внутрь помещают стальную арматуру класса А, придающую изделию прочность, высокую несущую способность.

Желоб вибропрессованный отличается от вибролитого лучшими характеристиками, прослужит дольше. Торцы изделий делают под замковое соединение, которое предупреждает смещение элементов дренажной системы при монтаже и эксплуатации. В дне лотка может быть предусмотрено отверстие для вертикального слива в канализацию.

Разновидности

По способу установки различают сточные железобетонные лотки:

  1. Прикромочные.
    Их располагают вдоль кромки дорог на одном уровне или каскадом (зависит от величины уклона поверхности).
  2. Телескопические.
    Желоба этого типа используют для отведения стоков по откосу (с мостов, насыпей и т. п.). Элементы телескопической системы водоотвода устанавливают один в другой.

Классификация водосточных желобов по форме сечения:

  1. П-образные — имеют наибольшую площадь сечения, предназначены для отведения большого объема сточных вод.
  2. U-образные — предназначены для отвода небольшого количества стоков, подходят для частных загородных участков.
  3. Трапециевидные — для монтажа телескопической системы водоотведения. Изделие имеет вид трапеции не только в поперечном сечении — один из его концов шире второго, и узкий вставляют в следующий элемент.

Преимущество ЖБИ-изделий

Водоотводные желоба делают не только из железобетона, но и из пластика, полимерпесчаной смеси, простого и полимерного бетона.

Преимущества ЖБИ-лотков:

  • устойчивость к воздействию высоких нагрузок;
  • широкая область применения;
  • низкая цена.

Лотки из бетона

Отвод для воды
Вариант лотка.

Альтернатива ЖБИ-лоткам — изделия из бетона без стальной арматуры. Они менее прочны, но намного меньше весят, что упрощает их перевозку и монтаж.

Большую нагрузку бетонные желоба не выдерживают, но подходят для установки в качестве дополнительных элементов дренажной системы в парках, на приусадебных и дачных участках.

Типоразмеры

Все производители лотков из железобетона придерживаются одинаковых стандартов. Помимо длины (L), ширины (B) и высоты (H), изделия классифицируют по гидравлическому сечению (DN). Эти параметры определяют водопропускную способность дренажной системы.

Для определения необходимых размеров выполняют гидравлический расчет по специальной формуле. Выполнение этой работы лучше поручить профессионалу, т. к. необходимо учесть несколько факторов. Крупные производители предлагают покупателям бесплатный расчет водоотводов площадью от 1000 кв. м.

Вес и масса лотков зависят не только от размеров, но и от класса нагрузки, поэтому их учитывают только при расчетах расходов на транспортировку и монтаж:

  1. DN.
    Гидравлическое сечение лотка — ширина внутреннего сечения, обозначается латинскими буквами DN. Цифры, указанные после этих букв, соответствуют гидравлическому сечению изделия, выраженному в миллиметрах. Например, DN100 — ширина внутреннего желоба 100 мм. Производители систем водоотведения выпускают лотки с размерами DN100, 150, 200, 300, 400, 500.
  2. L.
    Чаще всего в продаже можно встретить лотки длиной 1000 (или 1050) мм. Другие возможные размеры: 500, 1100, 1200, 2060, 2360, 2400, 2950 мм.
  3. B.
    Наружная ширина железобетонных лотков для отвода стоков — от 140 до 603 мм. Этот размер зависит не только от гидравлического сечения, но и от толщины стенок изделия — она может быть разной.
  4. Н.
    Высота лотков составляет от 60 до 700 мм. В документах может быть указана и гидравлическая высота, т. е. внутренняя высота желоба. Она тоже зависит от толщины стенок изделия. Лотки небольшой высоты называют мелкосидящими.

Европейский стандарт EN 1433

Лотки ЖБИ водосточные классифицируют по предельной нагрузке, которую они способны выдержать, в соответствии с требованиями европейского стандарта EN 1433.

Классы нагрузки:

Обозначение Допустимое значение, кН Сферы применения
А15 15 Приусадебные участки, скверы, парки, пешеходные зоны и тротуары, велосипедные дорожки.
В125 125 Зоны проезда мототранспорта.
С250 250 Автостоянки, гаражи, автомобильные трассы для легкого транспорта.
D400 400 Промышленные территории, АЗС, автомойки, транспортные терминалы, другие зоны проезда грузового автотранспорта.
Е600 600 Причалы, склады, железные дороги.
F900 900 Аэродромы и аэропорты, военные базы, грузовые терминалы, другие зоны с повышенными нагрузками на дорожное покрытие.

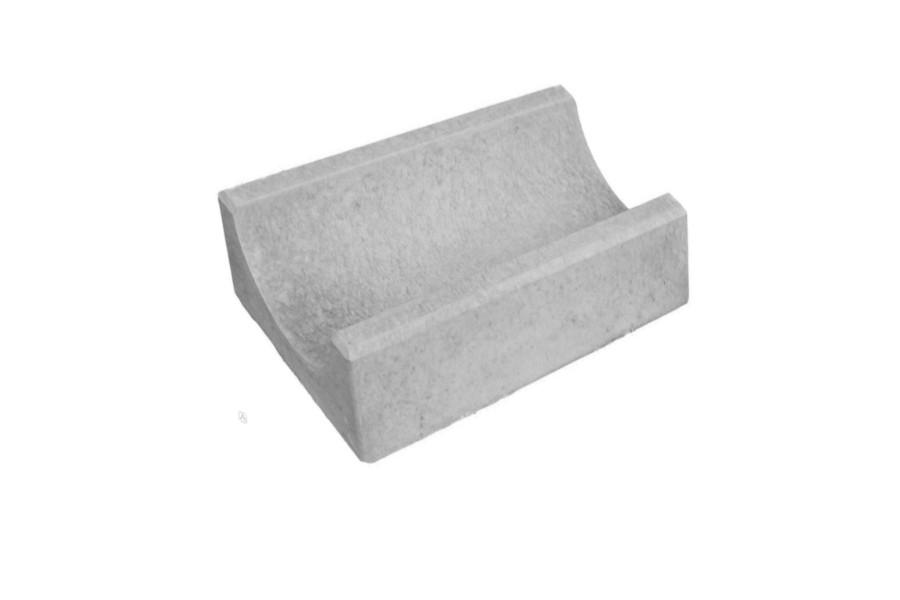

Вариант лотка

Желоба класса F900 имеют усиленные бортики, например со стальной оцинкованной планкой. Изделие, укомплектованное бетонной крышкой или решеткой более высокого класса, допускается использовать в зонах с нагрузкой, соответствующей классу крышки.

Например, лотки класса В125, накрытые изделиями класса С250, пригодны для установки на автостоянках, вдоль дорог с проездом легкого транспорта. Класс нагрузки крышки может быть выше не более чем на 1 уровень.

Цены на изделия

В дополнение к лоткам могут понадобиться бетонные или металлические крышки или решетки, пескоуловители, торцевые заглушки, корзины для мусора.

Производители часто предлагают купить вместе с элементами системы специальный герметик для заделки швов. Крышкой у крупногабаритного изделия может быть специальная железобетонная плита — лотковое перекрытие.

Стоимость желоба зависит от его размеров, класса нагрузки, наличия в комплекте крышки или решетки и ее типа, объема партии (есть оптовые скидки), способа изготовления — вибропрессованные изделия дороже вибролитых. Цена по состоянию на апрель 2019 г. начинается от 200 руб. за шт. (стандартная длина 1 м) и может достигать 40 000 руб.
