Крепление мауэрлата к газобетону: технология работ без армопояса, с обустройством армирующего пояса

Мауэрлат — это деревянный брус прямоугольной формы, уложенный по всей протяженности верхнего среза наружных ограждающих конструкций дома. Он предназначен для крепления стропильной системы и равномерного распределения нагрузки от крыши на стены и фундамент здания. Надежное крепление мауэрлата к газобетону — залог благополучной эксплуатации и долговечности сооружения.

Мауэрлат к газобетону
Как закрепить мауэрлат правильно.

Функциональное назначение мауэрлата

Сильный ливень, порывы ветра, слой снега — все это создает дополнительные нагрузки на каркас здания.

Присутствие мауэрлата в конструкции крыши позволяет упростить монтажные работы по обустройству покрытия и оградить несущие элементы сооружения от дополнительных нагрузок.

Брусья, уложенные по всему периметру здания в связке со стропилами, обеспечивают устойчивую и прочную структуру, служащую основой для любого кровельного покрытия.

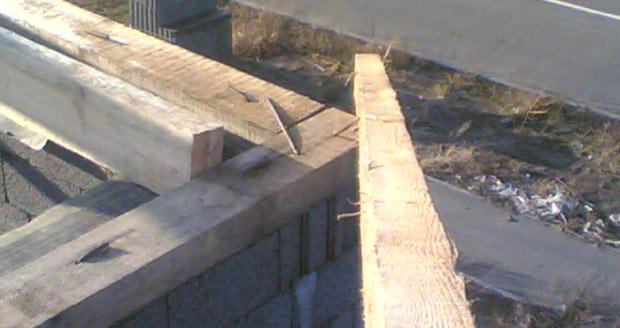

Мауэрлат
Мауэрлат удерживает стропильную систему от смещения.

Мауэрлат изготавливают из древесины хвойных пород, кроме случаев, когда обрешетка крыши выполнена из металлических конструкций. Тогда для обвязки наружных стен применяются стальные профили (уголок, швеллер и др.).

Помимо своего основного назначения — крепления кровли и распределения нагрузки на остов здания, — обвязка может выполнять функции монолитного пояса. При строительстве одноэтажного дома допускается установка бруса по внутреннему краю стены прямо на газобетонные блоки, без устройства армопояса. В этой ситуации мауэрлат служит еще и главным связующим элементом для наружных ограждающих конструкций.

Подбор материала и расчет параметров

При выборе материала нужно обратить внимание на структуру дерева, отсутствие искривлений и целостность поверхности. Изделия должны быть без сучков, трещин и следов биологического воздействия. Влажность приобретаемой древесины должна быть не выше 8%.

Мауэрлат изготавливают из деревянного прямоугольного профиля размером:

  • 80 х 180 мм;
  • 100 х 150 мм;
  • 100 х 100 мм;
  • 150 х 150 мм;
  • 200 х 200 мм.

На выбор сечения бруса влияют следующие факторы:

  • этажность и наружные размеры здания;
  • особенности конструкции (число скатов, наличие мансарды и др.);
  • материал кровельного покрытия;
  • климатические условия региона.

Толщина мауэрлата должна соответствовать рекомендуемым нагрузкам — превышение веса изделия повлияет на несущую способность фундамента.

Мауэрлат
Размеры деревянных брусьев.

Расчет массы используемого бруса производится следующим образом:

  1. Определяем площадь сечения — умножаем ширину на высоту.
  2. Полученное значение умножаем на периметр — получаем объем материала.
  3. Результат умножаем на удельную плотность древесины — таким способом вычисляем вес, или величину нагрузки, которую будет оказывать мауэрлат на наружные стены.
Длина профиля должна быть такой, чтобы количество соединений на одной стороне здания было минимальным. Стандартный размер выпускаемого материала — 3-6 м, поэтому для расстояния в 8 м нужно приобретать 2 сегмента по 6 м.

При выборе высоты профиля необходимо учитывать, что соединение стропил с мауэрлатом производится путем врубки, при этом используется 50% его действительного размера.

Разновидности крепления

Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.

Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.

Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:

  • анкерами (химическим и стальным);
  • проволочными хомутами;
  • металлическими шпильками;
  • коваными скобами.
Мауэрлат - деревянный брус
Схема крепления без армопояса.

Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.

Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.

Крепление стальной проволокой

Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.

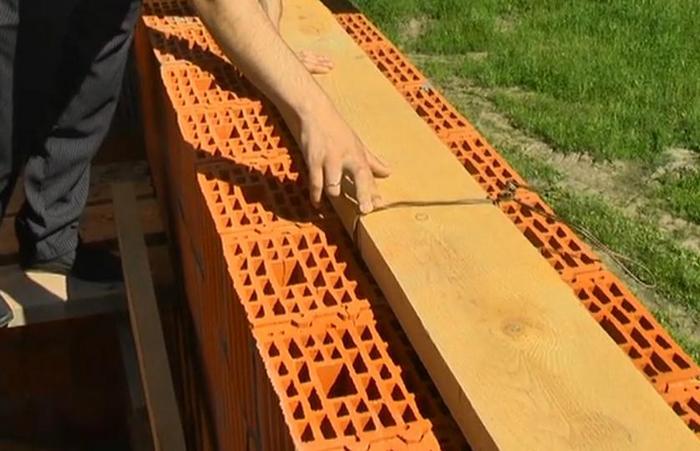

Мауэрлат
Применение проволоки для крепления.

Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.

Крепление анкерными болтами

Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.

Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.

В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.

Химический анкер

Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.

Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.

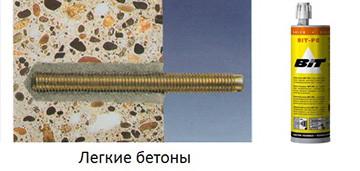

Химический анкер
Крепление химическим анкером.

Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.

После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.

В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

  1. Классический вариант с изготовлением и установкой щитов опалубки.
  2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

  • доска обрезная;
  • бруски 40 х 40 мм;
  • гвозди длиной 70-100 мм;
  • саморезы 3,5 х 70 мм;
  • U-образные блоки;
  • клей для газобетона;
  • стержневая арматура AIII, диаметр 10-12 мм;
  • гладкая арматура В-1, Вр-1, Ø 3-6 мм;
  • вязальная проволока — 0,5-2,2 мм;
  • бетон класса В15-В20.

Инструменты:

Армопояс
Крепление балок к армопоясу.
  • ножовка;
  • молоток;
  • шуруповерт;
  • крючок для вязания арматуры;
  • гибочный станок;
  • вибратор для уплотнения бетона;
  • рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

  1. Нарезка досок по заданным размерам.
  2. Разметка и распиловка бруса для каркаса и перемычек.
  3. Изготовление щитов.
  4. Подготовка стяжных хомутов, шпилек.
  5. Предварительная сборка коробов на ровной площадке.
  6. Подъем секций и установка на верхний срез кладки.
  7. Крепление щитов перемычками.
  8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

  1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
  2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
  3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
  4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.
Армирующий пояс
Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Крепеж металлическими шпильками

Металлическая шпилька — это стальной стержень с метрической резьбой, имеющий диаметр 10-16 мм.

Установку закладных деталей можно проводить двумя способами:

  • в процессе сборки каркаса путем сварки;
  • соединение с арматурными стержнями с помощью вязальной проволоки.
Крепление мауэрлата
Крепеж металлическими шпильками.

Если планируется укладка мауэрлата без монолитного пояса, то к нижней части детали приваривается металлическая пластина толщиной 1,8-3,0 мм и размером 100 х 100 мм. На глубину 40-60 мм приспособления вмуровываются в кладку. По окончании установки верхняя часть стержня должна возвышаться над поверхностью бруса на 3-5 см.

Монтаж шпилек в готовое монолитное основание или сплошную кладку из полнотелых газоблоков происходит следующим образом: через каждые 1,2-1,5 м сверлят отверстия глубиной не менее 20-30 см и устанавливают детали крепления.

На подготовленную конструкцию опускают мауэрлат и вдавливают, чтобы шпильками сделать метки для отверстий. Сверлят брус, и когда все выборки будут готовы, нанизывают профиль на стержни, накидывают шайбы и гайки. Проверяют уровень лежня и затягивают соединения.

Количество шпилек под мауэрлат должно соответствовать числу стропильных ног в конструкции кровли.

Важность гидроизоляции при монтаже

Древесина и газобетонные блоки хорошо впитывают влагу, поэтому при подготовке деревянных изделий необходимо провести их обработку гидрофобными составами с последующей сушкой в естественных условиях.

Перед укладкой мауэрлата нужно проложить по монолитному поясу 2 слоя рубероида или изола и только после этого производить монтаж элементов. От правильного выполнения гидроизоляционных работ зависит долговечность установленных конструкций, включая стропильную систему и покрытие кровли.
