При выборе бетона в качестве строительного материала главным критерием является показатель прочности, который определяется его маркой. ГОСТ 26633-91 для применения во всех видах строительства устанавливает марки тяжелых и мелкозернистых бетонов от М50 до М1000, а число в обозначении марки обозначает усредненный показатель предела прочности материала на сжатие в кгс/см².
В промышленном и гражданском строительстве применяются бетоны марок М50 — М350, гораздо реже в строительстве объектов общего назначения, в основном в высотном строительстве, используются марки М400 — М550.
Марка М600 возглавляет номенклатуру бетонов, относящихся к категории специальных, и является одной из наиболее применимых по своим техническим и стоимостным показателям.
Содержание
Особенности и состав бетонной смеси М600 В45
Еще одной прочностной характеристикой бетона, указываемой в проектной документации на строительство, является класс бетона — показатель нагрузки, которую способен выдержать стандартный образец при сжатии. Он обозначается буквой В и числом, означающим величину давления в МПа, которое выдерживает 15-сантиметровый бетонный кубик в 95% испытаний. Марка и класс бетона являются связанными величинами, поэтому марке М600 соответствует класс В45.
Особенностью этого материала являются высокая прочность и устойчивость к различным видам воздействия — агрессивным средам, перепадам температур и влажности. Эти характеристики обеспечиваются строгим соблюдением технологического процесса приготовления, необходимым качеством компонентов смеси и их пропорцией.
В качестве вяжущего средства для приготовления бетона М600 используется портландцемент М400 и М500, заполнителями являются песок и гранитный щебень. Раствор затворяется чистой водой с добавлением пластификаторов на поликарбоксилатной основе.
Крупность песка составляет 2,4-2,6, фракция щебня — от 5 до 20 мм, перед внесением в смесь они проходят дополнительную промывку от примесей. Вода не должна содержать нефтепродуктов, механических и органических примесей, поэтому ее отбор происходит из водопровода или скважин.
Пропорция компонентов зависит от марки применяемого цемента. Для М400 пропорция цемент-песок-щебень составляет 1:2,1:0,9, для М500 — 1:2,3:1 соответственно. Количество воды в составе определяет пластичность бетона при приготовлении, его укладываемость и скорость набора прочности при затвердевании. Этот показатель также является нормируемым, определяется водоцементным отношением и для марки М600 составляет 0,5-0,6.
Технические характеристики бетона В45 марки М600

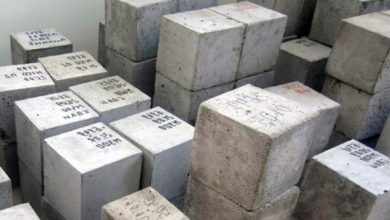

Бетон М600 относится к категории тяжелых и высокопрочных, его удельный вес составляет 2390-2480 кг/м³, а предел прочности на сжатие — 589 кг/см². Допустимая нагрузка, соответствующая классу прочности В45, составляет 45 МПа.
По свойствам водонепроницаемости бетон В45 относится к категории специальных гидротехнических . Его коэффициент водонепроницаемости W10-W 14 соответствует максимальному значению этого показателя для материала.
Морозоустойчивость бетона определяется максимальным числом циклов заморозки и оттаивания стандартных образцов и обозначается индексом F. М600 с показателем F200-F300 относится к морозостойким и устойчив к резким скачкам и перепадам температур.

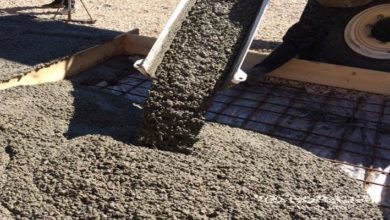

Показатель П4-П5 подвижности относит М600 к подвижным или жидким, что определяется относительно высоким водоцементным отношением и наличием пластифицирующих добавок. Это свойство сочетается с коротким временем схватывания, что следует учитывать при его приготовлении, транспортировке и укладке. Он качественно заполняет опалубку даже при ее сложной форме, а быстрый набор прочности позволяет демонтировать ее в короткие сроки и сокращать общие сроки строительства.
Область применения бетонов М600 прочностью В45
Рассмотренные выше особенности и технические характеристики бетона М600 относят его к категории специальных, а область его применения можно считать узконаправленной. Объекты его применения — сооружение железобетонных мостовых конструкций, тоннелей, метрополитена, гидротехнических дамб и плотин, причалов, берегоукрепительных, подземных и стратегических сооружений.
Применение этого материала в гражданском или частном строительстве ограничено по нескольким соображениям.
