Бетон м200: состав и характеристики, преимущества и пропорции

Из многочисленного ряда материалов для возведения монолитных изделий на основе цемента наиболее распространенным является бетон М200. Популярность этой марки объясняется высокими прочностными и специальными качествами при относительно невысокой стоимости. Это обстоятельство обусловливает использование М200 в промышленном и частном строительстве.

Бетон марки М200 — главные характеристики

Предел прочности на сжатие — показатель, который служит основой для распределения бетонов по классам и маркам. М200 обозначает среднее значение крепости 200 кг/см².

Бетонные смеси М200 характеризуются следующими показателями:

1. Плотность. Определяется весом крупного наполнителя и его размером. Из легкого щебня получают растворы 1,5-1,6 т/м³. Монолиты тяжелого класса до 2,5 т/м³ изготавливают с применением зерен из скальных горных пород.
2. Пластичность или подвижность. Влияет на удобоукладываемость смеси. Осадка растворной массы после снятия конуса — 5-15 см, что соответствует категориям П2, П3. При механизированной подаче, чтобы повысить текучесть у бетона b15, в него вводят добавки и получают П4.
3. Морозостойкость (F). Способность сохранять прочность при неоднократных заморозках и оттаиваниях. Свойство необходимо для изделий, подвергающихся воздействию низких температур. Внутри зданий используют монолиты с показателем F до 150, для наружных конструкций — F200, F250.
4. Водонепроницаемость. Эта характеристика указывает на возможность применения бетонных изделий в обводненных условиях. Индекс W2 предполагает необходимость дополнительной гидроизоляции. Для класса В15 показатели бывают также W4, W6, стойкие к гидравлическому давлению.

При размере щебня <10 мм бетон считается мелкозернистым. Процесс твердения смеси до набора нужной прочности занимает 3-4 недели.

Состав бетона

В состав М200 входят:

1. Цемент как вяжущий материал. Применяются марки, изготовленные на основе силикатов кальция, называемые портландцементами, — ПЦ-400, ПЦ-500.
2. Наполнители: мелкий — песок из частиц Ø1,1-3,5 мм и крупный — щебень, гравий размером 0,5-7 см. Ценится чистота зерен, примеси глинистых частиц нормируются и отсеиваются. На плотность смеси, прочность бетона влияет форма камней: отклонения от кубического овала называют лещадностью, она снижает качество изделий.
3. Вода. Обязательным является требование к чистоте жидкости, отсутствию растворимых примесей. Вводится влага в песок и цемент дозированно при постоянном перемешивании до достижения раствором необходимой консистенции.

В рецепты М200 включают также химические и минеральные добавки, которые изменяют в лучшую сторону характеристики бетонной смеси. Назначение присадок — повлиять на прочность, пластичность, водопоглощение, морозостойкость, иные показатели.

Различают добавки гидрофобизирующие, воздухововлекающие, стабилизирующие, пластифицирующие.

Пропорции

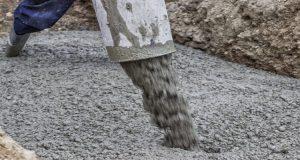

После того как приготовятся все компоненты смеси, ингредиенты дозируются в нужном для получения марки М200 соотношении.

Чтобы получить 1 куб бетона М200, понадобится следующее количество компонентов:

• портландцемент М400 — 1 часть=280 кг;
• песок — соответственно 2,8 и 784;
• щебень — 4,8 и 1344 кг;
• вода — 20%, или 190 л.

При использовании цемента ПЦ-500 весовые распределения изменятся, но количество жидкости в 1 м3 останется прежним. Для фундаментов раствор делают более жестким, уменьшая количество добавляемой воды.

Бетон 200 М: преимущества популярной марки

Достоинства монолита класса прочности В15 очевидны. Основной плюс — универсальность с точки зрения использования.Применяется профессиональными строителями и частниками при самостоятельном возведении фундаментов.

Другие преимущества перед иными марками:

• невысокая стоимость при достаточной прочности изделий;
• хорошая адгезия — способность монолита прилипать к стальной арматуре;
• низкая теплопроводность конструкций, за счет чего экономятся средства на теплоизоляцию.

Предпочтение бетону М200 отдается, когда присутствуют умеренные нагрузки. Так, для устройства фундамента многоэтажного дома понадобится более высокая марка монолита.

В каких областях применяется

Другие области:

• обустройство отмосток по контуру зданий и бетонирование придорожных откосов, набережных ограждений;
• заливка цементных стяжек в производственных зданиях, полов на открытых площадках и в хранилищах;
• строительство подпорных стенок, тротуаров, подъездных путей к новостройкам, ограждений строительных территорий;
• изготовление дорожных плит, бордюров, фундаментных блоков, колец для колодцев различного назначения, иных железобетонных изделий.

Реконструкция и реставрация разрушенных и восстанавливаемых объектов, усиление строительных конструкций —
