Бетонные кольца: виды и размеры железобетонных колец для колодца, дополнительные детали

Для сооружения на участке систем водоотвода и водоснабжения необходимо применение специальных изделий. К ним относятся кольца бетонные, изготовленные по стандартам.

Колодезные кольца
Для строительства колодца применяют бетонные кольца.

Виды колец для колодца

Поскольку колодцы бывают канализационными, газопроводными и построенными специально для систем водоснабжения, то и элементы и составные части для устройства таких колодцев различаются по своему назначению.

Существуют следующие разновидности бетонных колец:

  1. Железобетонные. Они предназначены для сооружения инженерных сетей (дренажных и канализационных колодцев, водопроводных и газопроводных систем, прокладки подземных сетевых кабелей).
  2. Доборные. Они применяются тогда, когда стандартные не подходят по размерам.
  3. Опорные. Их закладывают в основание колодца.
  4. Стеновые. С их помощью сооружается горловина колодца; основная сфера применения — установка на ограниченном пространстве.
  5. Коллекторы.

Кроме того, производятся дополненные изделия с замком и днищем, с плитой перекрытия и сборные, а также круглые и квадратные кольца. Производители выпускают элементы, снабженные пазами для фиксации. Это необходимо для того, чтобы в случае смещения колодец, сооруженный из таких колец, не разрушился.

К преимуществам бетонных колец относят долговечность, прочность, скорость монтажа инженерных систем, широкий диапазон размеров и жесткость сооружения. Кроме того, плотная структура материала повышает герметичность колец.

Из недостатков выделяют габариты и большую массу, вследствие чего возрастает цена на их транспортировку и монтаж, поскольку без применения спецтехники не обойтись.

Армирование

Армирование колец необходимо для увеличения срока их службы. Армированные элементы изготавливают тем же методом вибропрессования, в ходе которого они приобретают более плотную структуру и становятся крепче.

Кроме того, такие изделия обладают повышенной водонепроницаемостью, что позволяет использовать их для устройства септиков, предотвращающих попадание воды в грунт. То же можно сказать и о грунтовых водах: плотное прилегание составных частей друг к другу исключает возможность образования больших щелей, и грунтовые воды не попадут в колодезный источник.

Размеры

Вся выпускаемая продукция производится согласно ГОСТу 8020-90 и имеет стандартную маркировку колец:

Выпускается продукция по ГОСТу
Выпускается продукция по ГОСТу.
  • КВГ — для водо- и газопроводного колодца;
  • КЛК — для ливневой системы и водостока;
  • КО — опорное;
  • КС — стеновое;
  • КФК — дренажное и коллекторное.

Дополненные (доукомплектованные) элементы имеют в аббревиатуре букву Д: КСД — кольцо стеновое дополненное (с дном).

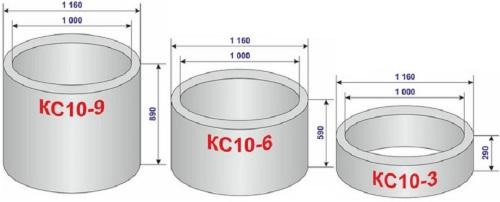

Кроме того, маркировка изделий содержит числовые обозначения. Например, КС-10-9 читается как «кольцо стеновое 1000 мм, высотой 900 мм».

Таблица: параметры железобетонных колец

Параметры, которые имеют кольца ЖБИ, тоже стандартны и определяются табличными значениями.

Обозначение Высота, мм Диаметр наружный/внутренний, мм Толщина стенок, мм Масса, кг Объем бетона, м³
К-10-5 490 1160/1000 80 350 0,14
К-10-10 990 1160/1000 80 680 0,27
К-12-5 490 1410/1250 80 420 0,17
К-12-10 990 1410/1250 80 820 0,33
К-15-5 490 1680/1500 90 550 0,22
К-15-10 990 1680/1500 90 1100 0,44
К-20-5 490 2200/2000 100 820 0,33
К-7-1,5 145 840/700 70 60 0,024
К-7-5 495 840/700 70 210 0,084
К-7-10 990 840/700 70 420 0,17

Все изделия по ГОСТу имеют параметры, находящиеся в пределах:

  • наружный и внутренний размеры — 84-220 мм, 70-200 мм;
  • толщина стенок — 70, 80, 90, 100 мм;
  • высота — 290, 590, 890 мм;
  • вес бетонного кольца — 130-600 кг, 550-1470 кг;
  • объем ЖБ, затраченного на изготовление 1 элемента, — 0,05-0,59 м³.

Также выпускаются по ГОСТу:

  • Плиты днища (низа).
Обозначение Диаметр, мм Толщина, мм Вес, кг Объем бетона, м³
ПН-7 840 100 90 0,12
ПН-10 1500 100 450 0,18
ПН-15 2000 120 950 0,38
ПН-20 2500 120 1480 0,59
ПН-25 3000 140 2450 0,98
  • Опорные элементы.
Обозначение Диаметр наружный/внутренний, мм Толщина, мм Масса, кг Объем бетона, м³
К1 840/700 180 130 0,053
КО1 900/600 100 84 0,045
КО4 840/580 40 40 0,02
КО6 840/580 70 50 0,02
  • Заготовки с крышками.
Обозначение Диаметр наружный/внутренний, мм Высота стенок, мм Толщина стенок, мм Вес, кг Объем бетона, м³
ПК-10 1160/1000 890 80 780 0,36
ПК-15 1680/1520 890 80 1400 0,61

Кроме стандартных встречаются нетиповые кольца железобетонные, изготовленные на заказ. Они отличаются индивидуальными размерами.

Что еще нужно приобрести

Помимо самих колец для устройства системы водоснабжения, канализации или газопровода необходимо приобрести дополнительные элементы, такие как:

  • днище — плита низа обеспечит прочное основание колодцу;
  • перекрытие — этот элемент предназначен для установки кольца меньшего размера на большее;
  • доборное изделие — оно позволяет увеличить высоту колодца с меньшим весом.

Доборные элементы имеют стандартный диаметр, но меньшую толщину стенок, и могут быть использованы в качестве верхних составных частей для колодца, например, кольцо с крышкой. Дополнительные элементы помогут обеспечить герметичность сооружению и защитят трубы от промерзания в зимнее время года.
