Трубы из сшитого полиэтилена для теплого пола: цены и особенности

Самым основным элементом системы теплого пола является теплоноситель, в качестве которого используются трубы большой протяженности.

На трубы оказывается давление воды и поверхностная нагрузка, они подвергаются постоянному температурному воздействию.

Учитывая эти факторы, выбор модели труб по материалу особенно важен. Далее подробно рассмотрена тема, что такое трубы для теплого пола из сшитого полиэтилена. Описаны основные разновидности проката, характеристики, требования к таким трубам и нюансы их использования в системах теплых водяных полов.

Дополнительно приведены преимущества и недостатки, примерные расценки на прокат, инструкция по расчету необходимой длины.

Что собой представляют изделия?

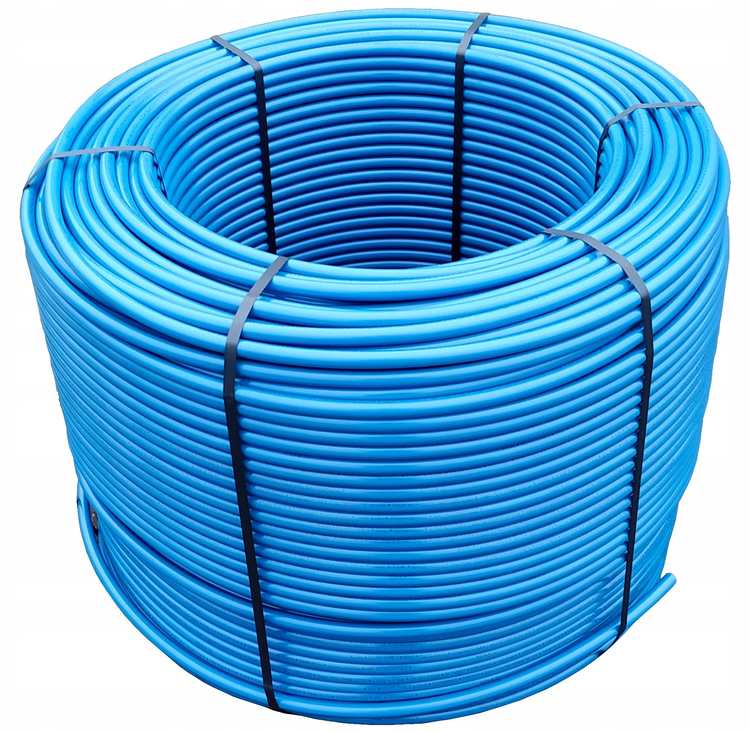

Трубы из сшитого полиэтилена – это особый тип проката, который используется для различных отопительных систем скрытого монтажа. Сшитый полиэтилен является одной из разновидностей полимеров с увеличенным объемом молекулярных связей.

При изготовлении исходного материала проводится воздействие на атомы водорода, провоцируя их отделение от основной кристаллической решетки. Отделенные атомы самостоятельно образуют молекулярные решетки, которые соединяются с уже имеющимися. На выходе получается высоко устойчивая структура, с характеристиками, во многом превышающими исходный полиэтилен.

Когда подойдут?

Трубы из сшитого полиэтилена подходят для любых систем теплого водяного пола, рабочая температура которых не превышает + 95 градусов. Трубы отличаются низкой гибкостью, поэтому они не подойдут для систем с шагом менее 10 см. Излишний перегиб может спровоцировать деформацию на изгибе.

Одним из основных минусов труб из сшитого полиэтилена является низкая устойчивость к УФ излучениям. По этой причине магистрали должны монтироваться только скрытым способом.

Данный тип труб подходит для систем водяного теплого пола бытового и промышленного типов, с рабочим давлением до 10 атмосфер, с любым напольным покрытием, устойчивым к температурам до + 30 градусов.

Отличия от от других материалов

Основное отличие от иных моделей проката из полимерных материалов заключается в способности восстановления структуры при длительном поверхностном воздействии.

Многослойная структура устойчива к поверхностному давлению величиной до 940 кг/м³. Дополнительным качеством является полное отсутствие температурного расширения. Трубы выдерживают нагрев в пределах 120-150 градусов без изменения плотности.

Требования

К самим трубам

При выборе труб из сшитого полиэтилена важно знать каким основным требованиям должны соответствовать их характеристики. Наиболее важные параметры следующие:

1. Используемый диаметр 16-20 мм.
2. Стойкость к нагреву до + 150 градусов, минимальный параметр + 95.
3. Стойкость к низким температурам до – 50 градусов.
4. Наличие не менее 3-слойной структуры.
5. Минимальное рабочее давление воды 6 МПа.
6. Значение теплопроводности не выше 0.4 Вт.

К основанию и стяжке

Перед установкой теплого пола из труб сшитого полиэтилена также учитываются требования к стяжке основания и поверхностного покрытия. Требования следующие:

1. Минимальная толщина бетонного основания в пределах 10 см.
2. Уровень уклона не более 1 см.
3. Отсутствие острых углов, посторонних предметов, старого покрытия.
4. Толщина поверхностной стяжки не менее 3 см.
5. Наличие армирования поверхностной стяжки сеткой без рифленых прутьев.

Дополнительным требованием является наличие матов с бобышками. Данная прослойка выступает в роли дополнительного жесткого основания, термозащитного слоя и удерживающего трубы каркаса. Мат поможет снизить количество элементов в конструкции прослойки, за счет удаления удерживающей трубы сетки.

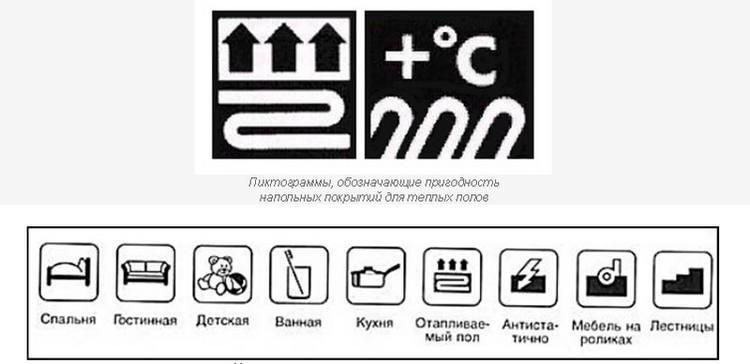

К финишным покрытиям

Трубы из сшитого полиэтилена не коим образом не влияют на выбор финишного покрытия. Владелец должен только учесть максимальную рабочую температуру теплого пола и исходить из этого значения.

Например, ПВХ покрытия, такие как линолеум и различные типы плиток, маркируются специальным знаком, который указывает что характеристики изделия соответствуют монтажу поверх теплого пола. Как правило это устойчивость к температурам + 25 + 30 градусов, без воспламенения и выделения в атмосферу химически вредных газов.

С теплыми полами можно использовать также керамическую плитку и некоторые типы ламинатов и деревянных покрытий. Использование натурального линолеума не рекомендуется по причине его высыхания и расслоения.

Разновидности

Прогресс не стоит на месте, и производители все более совершенствуют трубы из сшитого полиэтилена, увеличивая характеристики устойчивости. Ниже описаны самые основные разновидности труб.

По типу

Основное разделение труб из сшитого полиэтилена делается по типу материала, структура которого сшивается с помощью различных химических веществ.

PE-RT

Полиэтилен высокой температурной сопротивляемости или PERT (PE-RT). По своей молекулярной структуре не является сшитым. Материал производится без воздействия веществ на атомы водорода. В данном материале, при термообработке этилен-октенового сополимера, образуется дополнительная решетка, которая и наделяет общую структуру устойчивостью к температурам и давлению. PERT трубы различаются на 2 основных типа:

1. Тип 1. Материал устойчив к давлению до 6 атмосфер, воздействию щелочей и кислот. Приемлемая температура нагрева, без снижения срока эксплуатации, порядка + 10 + 50 градусов. Материал крайне неустойчив к температурам от + 60 и выше. Может использоваться в системах теплого пола с небольшим давлением и температурой.
2. Тип 2. Более прочные трубы, предназначенные для нагрузок по давлению до 20 Бар, способны выдерживать температуру до + 60 градусов, без снижения срока эксплуатации. Подобные трубы выбираются для систем теплых полов с невозможностью демонтажа.

Данный тип труб также подразделяется на 3 основных классов по количеству прослоек.

1. Однослойные. Структура полностью однородна. Прокат жесткий, за счет чего деформируется по изгибу в течение 2-3 лет. За счет отсутствия экрана, структура способна взаимодействовать с кислородом, что значительно снижает срок эксплуатации.
2. Двуслойные. В маркировке таких труб присутствует дополнение Evoh. В качестве прослойки используется алюминиевая пленка. Дополнительный слой предотвращает взаимодействие с кислородом, значительно увеличивая срок службы, противодействует возможному температурному расширению.
3. Трехслойные. В таких трубах слой Evoh вшит между двумя слоями полиэтилена. Дополнительная устойчивость увеличена за счет проклейки. Данная разновидность отличается устойчивостью к расширению, взаимодействию с кислородом, повышенной гибкостью.

Среди всех моделей труб PE-RT самой подходящей для теплых водяных полов является разновидность 2 типа, 5 категории устойчивости. Вся линейка PERT имеет ряд преимуществ. Среди них выделяется повышенная устойчивость, средняя гибкость, полное отсутствие износа при температурах до + 45 градусов.

Вся информация о трубах PE-RT здесь.

PEx

PEX трубы известны более 70 лет. За это время разработчики постоянно увеличивали характеристики материала. На сегодняшний день используются следующие разновидности данного проката:

1. «PEX-A». Самая современная разновидность сшитого полиэтилена. Структура сшивки выполнена путем разогревания пероксидов. Максимальная плотность сшивки 75 %. Трубы этой категории относятся к разряду самой дорогостоящей продукции.

   Магистрали выдерживают длительное воздействие температур до +95 градусов, обладают способностью восстановления формы сечения в районе загиба, устойчивы к поверхностному давлению.

   Есть и минус. Главный состоит в том, что при длительном контакте с горячей водой часть химически активных веществ вымывается, что влечет снижение эксплуатационного срока.

2. «PEX-B». Данная разновидность материала получается при термической обработке полиэтилена с добавкой в виде органического силана. В результате получается полимер похожий на PEX-A, за тем исключением, что сшивка достигается путем гидратации нагретой смеси. За счет этого плотность варьируется в пределах 65%.

   Среди преимуществ выделяются устойчивость к нагреву до +96 градусов, сопротивление деформации при поверхностных нагрузках, отсутствие вымывания. Недостаток в большой жесткости и полном отсутствии свойства к восстановлению в районе загиба. Загиб исправляется монтажом соединительных фитингов.

3. «PEX-C». Полимер полученный с помощью воздействия радиоактивных гамма излучений. Трубы не являются радиоактивными. На выходе получается полимер со степенью сшивки в 60 %, устойчивостью к температурам до +95 градусов.

   Преимуществом труб является увеличенная степень гибкости (по сравнению с типом PEX-B), наличие свойства восстановления структуры после загиба. Недостаток заключается в деформации по загибу в результате длительного воздействия высоких температур.

4. «PEX-D». Данный тип материала считается устаревшим, так как обладает низкими характеристиками, при высоких показателях жесткости. Обладает коэффициентом сшивки до 60 %, который достигнут за счет использования азота в качестве элемента воздействия на водород.

Описанные разновидности труб из сшитого полиэтилена отличаются между собой коэффициентом сшивки, которая достигается за счет воздействия на водород различных химических элементов. Особняком стоит еще одна разновидность трубы с маркировкой «PEX-Evoh».

По диаметру

Диаметр труб учитывается при расчете протяженности всей системы. Неправильный выбор диаметра может в большую или меньшую степень повлиять на рабочее давление во всем контуре. Наиболее востребованными при монтаже являются следующие типы труб:

1. Диаметр наружного сечения 16 мм. Такие трубы используются в системах протяженностью 90-100 метров. Продукция используется в схемах со спиральным типом укладки. Преимущество в небольшой протяженности, гибкости, низкому требованию к толщине поверхностной стяжки. Недостаток в невозможности использования в прямоугольных помещениях площадью до 50 м².
2. 20 мм. Такие трубы применяются в системах протяженностью 100-120 метров. Монтируются в помещениях прямоугольной формы. Преимущество в высокой пропускной способности. Недостаток в сниженной гибкости. Необходимо выбирать трубы со свойством восстановления структуры.

Крайне редко используются трубы диаметром 25 мм. Преимуществом такого диаметра является возможность охвата большой площади, так как их максимальная длина контура 150-170 м. Недостаток в необходимости увеличения толщины поверхностной стяжки. Все три диаметральных размера труб имеют одинаковую толщину стенки 2 мм.

Как правильно выбрать?

При выборе труб из сшитого полиэтилена важно учесть характеристики магистралей, которые повлияют на эффективность работы всей системы. При выборе учитывается:

1. Маркировка. Наиболее устойчивыми являются трубы марок PEX-A или PERT 2 категории.
2. Диаметр. Подбирается в зависимости от расчета протяженности и площади.
3. Толщина стенки. Должна быть не менее 2 мм. Более толстостенные модели обладают заниженной гибкостью.
4. Гибкость. Стоит выбирать трубы, которые способны изгибаться минимум на 5 диаметральных размеров.
5. Стойкость к температуре. Наилучший вариант + 95 градусов. Позволить уберечь трубы от резкого скачка, в аварийном режиме котла.
6. Устойчивость к давлению не ниже 6 МПа.

Также стоит учесть восприимчивость материала к воздействию химически активных веществ, таких как кислоты и щелочи. Трубы не должны разрушаться от воздействия хлора, иметь максимально гладкие стенки, которые в течение 10-25 лет эксплуатации не покроются слоем грибка или иного налета.

Обзор брендов

Выбирая среди широкого ассортимента труб из сшитого полиэтилена стоит обращать внимание на компанию производителя. Важно, чтобы компания имела узкую специализацию именно в сфере производства труб для систем теплого пола и комплектующих к ним. Ниже описаны некоторые известные бренды.

Rehau

Ассортимент труб из сшитого полиэтилена от этого производителя включает все размерные разновидности PEX-A и PERT проката.

Продукция отличается наличием внедрением прокладки из алюминия или поливинилэтилена. Трубы диаметром 16-20 мм имеют толщину стенки 2 мм, выдерживают давление до 10 МПа, обладают гибкостью 3-5 диаметров, устойчивы к температурам до + 120 градусов (в зависимости от модели).

О трубах Рехау вся информация здесь.

Valtec

Итальянская компания. Специализируется на производстве труб из различных полимеров. Линейка сшитого полиэтилена включает модели PEX-B. Трубы отличаются гибкостью, деформационной памятью, без использования предварительного нагрева. Устойчивость проката стандартна для подобной группы. Из особенностей можно выделить крайне высокую защиту от расширения и воздействия кислорода.

Полный обзор труб Valtec в этой статье.

Uponor

Германский производитель полимерных труб. Специализируется на выпуске продукции типа PEX-A. Помимо стандартных характеристик по температуре и давлению, трубы этого бренда обладают наилучшей восстановительной памятью. Трубы выравниваются без использования нагрева (при условии загиба под острым углом).

SANEXT

Отечественный бренд. Специализируется на производстве труб модели PEX-A и PEX-Evoh. Отличительной особенностью продукции является защитный слой, предотвращающий вымывание химической структуры, что повышает экологическую чистоту материала, длительность эксплуатации, риск образования налета на внутренних стенках.

KAN-therm

Продукция от Германской компании. Производитель ориентирован на полный спектр производства труб для систем теплых полов. Среди особенностей можно выделить наличие трехслойной структуры, защиты от взаимодействия с кислородом, сниженная степень вымывания.

Общие правила расчета

Расчет труб необходимых для обустройства теплых водяных полов в отдельно взятом помещении является смой важной частью проектирования. Правильный расчет поможет смонтировать систему с полным охватом по площади, без дополнительной нагрузки на трубы и элементы распределения потока. Расчет количества труб делается по формуле:

Выражение состоит из следующих значений:

• «D» –длина трубы;
• «S» – общая площадь охвата (пола):
• «M» – величина шага;
• «K» – запас длины.
• «N» — расстояние от коллектора.
• «0.1» — шаг укладки.

Теперь попробуем сделать примерный расчет количества труб.

1. Площадь пола 30 м².
2. Шаг 0.1 м.
3. Запас для площади 30 м² примерно рамен 1.1 м.
4. Расстояние до коллектора – 5 м.
5. Отсюда следует: D=+5*0.1=273 метра.

При такой длине стоит учитывать стандартные параметры для эффективной эксплуатации теплого пола:

1. Длина магистрали 80-90 метров для труб диаметром 16 мм.
2. Длина магистрали 100-120 м для труб диаметром 20 мм.
3. Длина магистрали до 150 метров при диаметре 25 мм.

С учетом рассчитанной длины, для помещения 30 м² можно построить контур из трех отдельных спиралей трубами диаметром 16 мм, двух спиралей из труб диаметром 20 мм.

Правила применения

Правильный монтаж с учетом всех необходимых критериев поможет создать максимально надежную систему обогрева теплого пола.

1. Перед началом монтажа составляется план будущей укладки. Оптимальной схемой для бытовых помещений является укладка «змейкой» или «улиткой».
2. Схема должна учитывать расположение коллектора. Лучше, чтобы он располагался по центру помещения.
3. Для облегчения монтажа лучше использовать специальные маты с бобышками. Мат поможет ровно распределить и надежно зафиксировать трубы.
4. Учитывается шаг укладки. Для труб диаметром 16 мм расстояние между контурами должно составлять 10 см. Для диаметра 20 длина шага 25 мм, диаметр 25-35 мм.
5. При укладке важно следить за состоянием труб. Любые деформации устраняются с помощью строительного фена.

Процесс монтажа

При монтаже водяного пола из сшитого полиэтилена нужно учитывать некоторые особенности данного материала. Так основные требования следующие:

1. Запрещено допускать острый излом трубы. Даже при высокой способности восстановления, материал в этом месте теряет упругость и устойчивость.
2. Особенно сложный изгиб выполняется с помощью нагрева феном или специального пружинного ключа.
3. Оптимальная температура для работы с трубами составляет + 18 градусов.
4. При разворачивании бухты требуется дать трубе восстановить свою форму. Запрещено допускать изгибы, заломы, перекручивания.
5. Если бухта принесена с улицы в зимнее время нужно дать трубам нагреться до комнатной температуры.
6. Подключение к коллектору или соединения можно выполнять с помощью сварки фитингов, использования обжимных или компрессионных моделей.

В ходе работ требуется правильно перемещаться рядом с уже вмонтированными трубами. Для защиты от механических воздействий лучше постелить поверх труб толстую фанеру. После монтажа, проверки и заливки стяжки пол нельзя включать для увеличения скорости просушки цементного раствора.

Первый запуск и подключения

Ввод в эксплуатацию системы теплого пола делается в строгом соблюдении настроек каждого отдельного контура. Основные нюансы первого пуска:

1. Дождаться полного высыхания напольной стяжки. При первом пуске финишное покрытие не должно быть уложено.
2. Повернуть все вентили с подающей и принимающей сторон в положение открыто.
3. Проверяем и максимально открываем воздухоотводчики.
4. Включаем подающий водяной насос.
5. Настраиваем регулятор температуры. Следует установить его на +25 градусов.
6. Доводим давление в системе до 1 атмосферы.
7. Полностью перекрываем краны всех контуров. Оставляем только один, нужно выбрать самых длинный трубопровод.
8. Отмечаем значения на датчиках давления.

Далее необходимо по очереди открыть все оставшиеся краны. После открытия второго крана нужно дождаться выравнивание давления между ним и первым запорным устройством. После выравнивания давления, открыть следующий кран и выровнять давление в его контуре.

Плюсы и минусы

Выбирая в качестве теплоносителя трубы из сшитого полиэтилена нужно знать все преимущества и недостатки материала. Плюсы следующие:

1. Высокая прочность труб.
2. Устойчивость к давлению до 10 МПа.
3. Стойкость к температурам до + 95 градусов.
4. Отсутствие деформации при – 30 градусах.
5. Свойство восстановления формы.
6. Экологическая чистота и срок службы порядка 25-50 лет.
7. Возможность сваривания отрезков и фитингов.

Недостатки:

1. Требование защиты от УФ излучения.
2. Сложность создания и фиксации изгиба.
3. Потеря прочности при сильном перегреве.
4. Необходимость создания прочного основания и поверхностного покрытия.
5. Зависимость срока эксплуатации от температуры.

Отзывы

Ниже представлены отзывы реальных пользователях о трубах из сшитого полиэтилена для теплого водяного пола.

1. О трубах PEХ-а 16 владелец отмечает устойчивость труб к повышению температуры. «Запас» позволяет без деформации и протечек выдержать перепад в случае выхода из строя автоматики на подаче воды.
2. Предельное значение + 95 градусов очень завышено, при относительной температуре пола до + 45. С финишным покрытием это значение снижается еще на половину с пропорциональным увеличением запаса устойчивости труб.
3. Отзывы пользователей о наличии кислородного барьера. Владельцы отмечают снижение момента включения воздухоотводчика. Тем самым вся система работает в одинаковом температурном режиме.

Оценивая отзывы, можно сделать вывод, что пользователей больше всего беспокоит устойчивость труб к температуре и давлению. Характеристики труб по температуре и давлению учтены производителем и завышены примерно в 3 раза.

Почитать отзывы можно здесь, здесь и по ссылке.

Цены на изделия и работы по укладке

Средняя цена труб из сшитого полиэтилена, диаметром 16 мм варьируется от 10 до 17 тысяч рублей за бухту длиной 100 м. На стоимость может повлиять бренд, количество прослоек в структуре, наличие или отсутствие кислородного барьера.

Средняя стоимость монтажа труб с установкой матов и защитных прослоек основания варьируется от 450 до 700 рублей за м². Стоимость зависит от количества спиралей, магистральных линий и самого материала.

Полезное видео

О трубах из сшитого полиэтилена в видео:

Заключение

Трубы из сшитого полиэтилена достаточно надежны для создания системы теплого водяного пола. Средняя температура для нагрева составляет + 30 градусов, при давлении в системе до 4 МПа. Характеристики труб в несколько раз превосходят эти показателя. Владельцу остается только надежно смонтировать систему, сделав ее герметичной и безопасной. Останется только контролировать работу автоматики.
