Технические характеристики пороховых пистолетов для дюбелей по бетону, обзор популярных моделей

При работе с железобетонными монолитными или сборными конструкциями нередко требуется крепление гвоздей, дюбелей, монтаж электропроводки под подвесными потолками открытым способом.

В случае выполнения данных производственных операций вручную, мастеру потребуется перфоратор для устройства отверстий, после чего шуруповерт для затяжки самореза в пластиковый дюбель.

Эта работа требует большого количества времени, что влияет на срок сдачи объекта и себестоимость монтажа. Такие проблемы быстро решаются при использовании современных высокотехнологичных пороховых монтажных пистолетов по бетону.

Что это за строительный монтажный инструмент?

Пороховые монтажные пистолеты по бетону – это такой тип профессионального инструмента, который предназначен для забивания гвоздей и дюбелей в тело строительной конструкции с минимальными трудозатратами.

Прибор приводится в действие при помощи порохового патрона, который предварительно заряжается в магазин пистолета для срабатывания при нажатии на курок.

В результате детонации взрывчатого вещества, ударная волна с силой выбрасывает гвоздь, либо приводит в действие стальной стержень поршневого механизма, который передаёт кинетическую энергию метизу.

Чем отличаются от других разновидностей?

Принцип действия всех монтажных пистолетов практически единый – ударный импульс способствует резкому погружению метиза в тело бетона на высокой скорости. Пороховые пистолеты отличаются от газовых и пневматических аналогов следующими конструктивными и технологическими особенностями:

• В отличие от газового инструмента, пороховые пистолеты не оснащаются камерой сгорания, в которой загорается легковоспламеняющийся газ под давлением.
• При сравнении с пневматическими пистолетами, пороховой заряд предполагает резкое повышение температуры при срабатывании пистолета, в то время, как сжатый воздух лишь выбрасывается с силой без возгорания.
• Сила импульсного воздействия в пороховых пистолетах регулируется калибром патрона, а также балансировкой поршневого механизма, так как количество воспламеняющегося вещества невозможно уменьшить или увеличить, в отличие от газового или пневматического оборудования.

Где и для чего может использоваться?

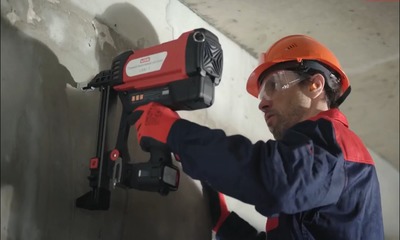

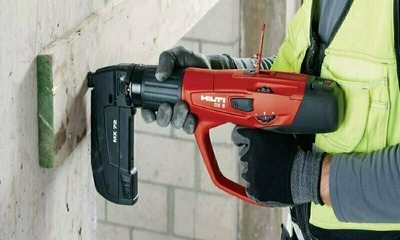

Пороховой монтажный пистолет для бетонных поверхностей, чаще всего, используется профессиональными строителями в следующих ситуациях:

• Забивка гвоздей в бетон для крепления закладных деталей, стальных скоб для проводки или трубных коммуникаций, проложенных открытым способом.
• Устройство дюбелей в качестве реперных точек для создания исполнительной съёмки после с возведения каркаса здания.
• Фиксация поперечного армирования перегородки из штучных каменных материалов.
• Крепление направляющих для ограждающих конструкций, возводимых перпендикулярно несущим стенам.
• Фиксация дюбелей с шайбами или тарельчатыми шляпками для крепления к стене или потолку арматурной сетки перед устройством штукатурки.
• Монтаж направляющих или перфолент к бетонному перекрытию для устройства подвесного гипсокартонного потолка.

В зависимости от типа рукоятки, упора и других конструктивных элементов инструмента, некоторые модификации могут изменять угол наклона к ортогональной вертикальной или горизонтальной плоскости, что существенно расширяет сферу их применения.

Описание особенностей конструкции

Монтажный инструмент для забивания стальных деталей в тело бетонной конструкции, работающий на пороховых патронах, состоит из следующих частей:

• Рукоятка для удобного захвата инструмента рукой при работе.
• Ствол, внутри которого происходит перемещение цилиндрического поршня, либо расширяющихся пороховых газов после детонации.
• Дуло, предназначенное для задания точного направления выброса кинетической энергии для забивки гвоздя.
• Курок, при нажатии на которой срабатывает ударный механизм, обеспечивающий детонацию патрона.
• Защитный экран, устанавливаемый около дула, предотвращающий травму из-за вылетающих осколков бетона.
• Амортизатор, снижающий силу отдачи при работе с инструментом.
• Упор для двухточечного опирания оборудования на монтажную плоскость.
• Аккумуляторная батарея, которая приводит в действие возвратный механизм поршня, а также даёт питание на световые индикаторы.

Некоторые модели данного оборудования также имеют дополнительные дублирующие рукоятки для возможности захвата его двумя руками, что исключает подвижку при отдаче, а также повышает точность забивания дюбеля или гвоздя.

Принцип работы

Все пороховые инструменты ударного действия работают, согласно следующему принципу:

• Исправное оборудование собирается и подготавливается к работе.
• В заднюю часть пистолета загружается блок патронов на ленте, либо в револьверный барабан инструмента вставляются одиночные заряды.
• Во второй отсек вставляется кассета с гвоздями или дюбелями нужного диаметра и длины.
• Пистолет направляется в сторону монтажной плоскости, полностью прижимается к стене или перекрытию в 2 точках.
• Как правило, современный инструмент рассматриваемой категории является самовзводным, и не требует взведения курка. При сильном нажатии на курок, расположенный у основания рукоятки, происходит ударное воздействие на цоколь патрона.
• Энергия пороховых газов после детонации патрона толкает поршневой механизм, который быстро перемещается по стволу пистолета, набирая скорость.
• Контактная плоскость поршня упирается в шляпку гвоздя, и метиз с силой погружается в тело бетона на всю глубину, прижимая фиксируемую конструкцию.
• Операция циклически повторяется для каждой точки разметки.

Скорострельность такого пистолета может достигать до 100 – 120 ударов в минуту, что позволяет обеспечить монтаж отдельных метизов или вспомогательных конструкций для объектов с большими площадями за кратчайший временной промежуток.

Виды по источнику питания

Практически все пороховые пистолеты по бетону являются энергозависимыми устройствами, так как электричество приводит в действие возвратный механизм прибора, а также позволяет получить информацию о текущем режиме работы при помощи световых индикаторов. По типу источника питания, инструменты рассматриваемой категории подразделяются на 2 базовых типа:

• Кабельные – электропитание инструмента осуществляет от силовой сети 220 или 380 В, в зависимости от количества фаз и наличия заземляющего кабеля. Провод с высокопрочной резиновой изоляцией поставляется в комплекте с пистолетом, и, при необходимости, удлиняется на нужную величину.
• Аккумуляторная Li-Ion батарея с индикатором заряда и ёмкостью от 1200 мАч. По мере разрядки, батарея должна включаться в сеть для восполнения заряда. Большинство аккумуляторных инструментов поставляется с зарядными устройствами и двумя источниками питания в комплекте для возможности обеспечения непрерывной работы без простоя.

Правила выбора

При покупке монтажного пистолета, работающего от пороховых зарядов, необходимо обращать повышенное внимание на следующие важные критерии и нюансы:

• Главный параметр – энергия выстрела. От этой характеристики зависит диаметр, длина метиза, а также тип бетонной поверхности, для работы с которой рассчитан прибор.

  Пороховые пистолеты, как правило, вырабатывают от 120 Дж энергии и более при каждом выстреле.

• Скорострельность инструмента, возможность цикличной работы, необходимость механической перезарядки, взведения курка, на что тратится дополнительное время.
• Масса пистолета, так как от этого параметра зависит удобство работы мастера.
• Тип носика у конца ствола инструмента, что помогает производить монтаж в труднодоступных местах.
• Наличие упора, количество точек опоры, возможность регулировки прибора по углу наклона.
• Диапазон рабочих температур, что особенно важно при работе на улице в экстремальных условиях.
• Количество зарядов в обойме и гвоздей в магазине, от чего также зависит производительность и эффективность пистолета.

Лучшие производители и модели

Ниже приводится рейтинг 5 лучших производителей и моделей пороховых монтажных пистолетов по бетону:

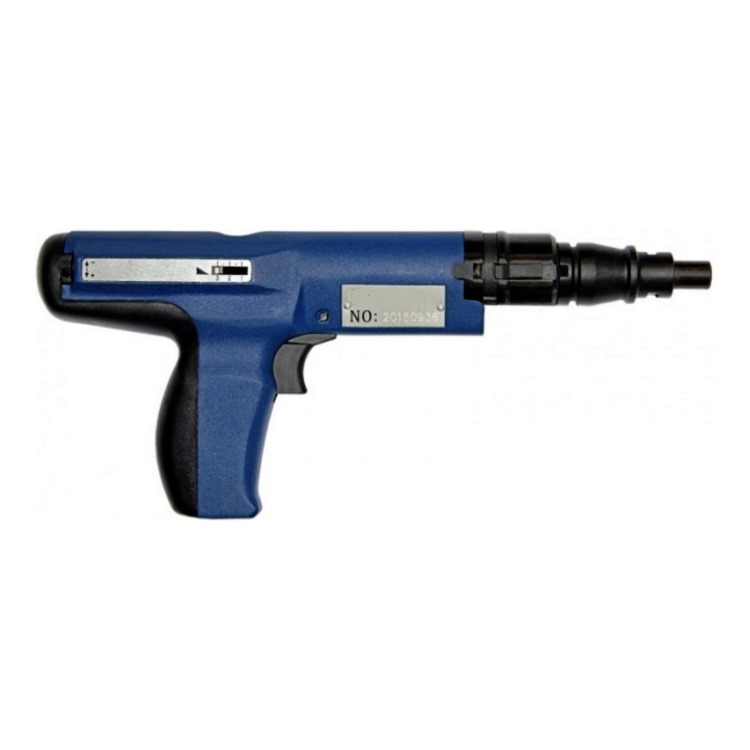

Lixie LX102

Производитель, страна: Lixie, Китай.

Технические характеристики:

1. энергия ударного импульса – 325 Дж;
2. масса инструмента – 3,2 кг;
3. скорострельность, с учётом перезарядки – до 2 гвоздей в минуту;
4. предельная длина гвоздя – 62 мм.

Конструктивные и функциональные особенности:

• удлинённый ствол;
• в комплекте прилагается несколько насадок с разными габаритами;
• идеально подходит для монтажа направляющих на потолке.

Преимущества:

1. лёгкий и удобный инструмент, высокое качество сборки;
2. ремонтопригодность;
3. наличие сервисных центров данной марки в нашей стране.

Недостатки:

• низкий показатель скорострельности;
• система автоматического возврата поршня блокируется при работе в пыльном помещении;
• требует частого обслуживания и чистки.

Средняя цена: 9 – 10 тыс. руб.

Toua TPCN308

Производитель, страна: Toua, Китай.

Технические характеристики:

1. энергия ударного импульса – 312 – 458 Дж;
2. масса инструмента – 2,35 кг;
3. скорострельность;
4. с учётом перезарядки – до 6 гвоздей в минуту;
5. предельная длина гвоздя – 62 мм.

Конструктивные и функциональные особенности:

• компактный и лёгкий инструмент;
• используется на вертикальных и горизонтальных поверхностях;
• энергия выстрела позволяет забивать дюбели в тяжёлый бетон с гранитным заполнителем.

Преимущества:

1. один из самых известных производителей монтажных пистолетов в РФ;
2. допускается заряд патронами калибра 6,8 или 11 мм, что позволяет регулировать мощность удара

Недостатки:

• отсутствие двухточечного упора, высокая отдача при срабатывании;
• существует риск соскальзывания при забивке дюбеля.

Средняя цена: 10 – 11 тыс. руб.

WALTE СТ655

Производитель, страна: Walter Machine, Тайвань.

Технические характеристики:

1. энергия ударного импульса – 288 – 398 Дж;
2. масса инструмента – 3,0 кг, скорострельность;
3. с учётом перезарядки – до 4 гвоздей в минуту;
4. предельная длина гвоздя – 60 мм.

Конструктивные и функциональные особенности:

• Полуавтоматический инструмент, обеспечивающий безопасность мастера, так как пистолет оснащается блокировкой от осечки или случайного срабатывания.
• Высокопрочный корпус из стали и пластика предотвращает образование трещин при падении.

Преимущества:

1. звукозащитный кожух и особая конструкция исключают возникновение повышенного шумового воздействия;
2. производитель уделяет большое внимание функциям автоматической блокировки, повышающей безопасность пользователя.

Недостатки:

• неудобная пластиковая рукоятка;
• тугой курок;
• сложность работы на потолке из-за нарушения точности позиционирования.

Средняя цена: 15 – 17 тыс. руб.

WALTE РТ-355

Производитель, страна: Walter Machine, Тайвань.

Технические характеристики:

1. энергия ударного импульса – 212 – 458 Дж, масса инструмента – 2,4 кг;
2. скорострельность, с учётом перезарядки – до 30 гвоздей в минуту;
3. предельная длина гвоздя – 62 мм.

Конструктивные и функциональные особенности:

• Универсальное оборудование, предназначенное для общестроительных и электромонтажных работ.
• В комплекте поставляются удлинители с разными габаритами, ударопрочный корпус предотвращает внутренние механизмы от повреждения при падении.

Преимущества:

1. прочный, надёжный и простой в использовании универсальный инструмент;
2. малый собственный вес;
3. большое количество насадок в комплекте обеспечивают лёгкость монтажа практически в любых условиях.

Недостатки:

• высокая розничная цена;
• вследствие повышенной скорострельности существует риск перегрева пистолета из-за большого количества пороховых газов.

Средняя цена: 19 тыс. руб.

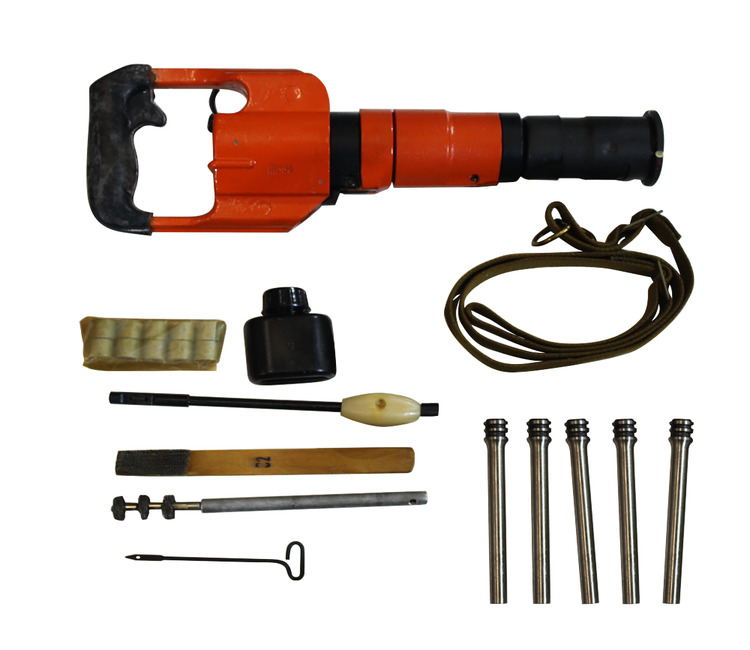

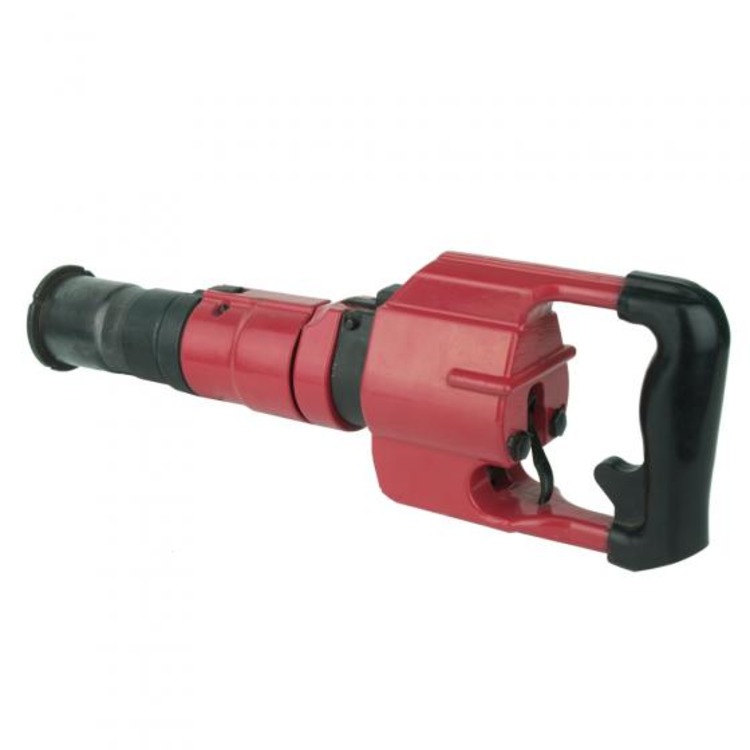

ПЦ-84

Производитель, страна: ТОЗ (Тульский Оружейный Завод), Россия.

Технические характеристики:

1. энергия ударного импульса – 390 – 650 Дж;
2. масса инструмента – 4,6 кг;
3. скорострельность;
4. с учётом перезарядки – до 2 гвоздей в минуту;
5. предельная длина гвоздя – 90 мм.

Конструктивные и функциональные особенности:

• самый мощный профессиональный инструмент в рассматриваемом рейтинге;
• обеспечивает свободное погружение дюбелей с диаметром до 4,8 мм в любой тип бетонных и ЖБ конструкций;
• однозарядный пистолет исключает осечку и брак.

Преимущества:

1. высокая мощность и производительность;
2. надёжность и долговечность;
3. точность позиционирования;
4. свободное погружение метиза в любой тип железобетонной конструкции.

Недостатки:

• большой собственный вес;
• невозможность работы на потолке;
• слишком высокая энергия импульсного воздействия приводит к повреждениям и сколам бетона;
• высокая розничная стоимость.

Средняя цена: 31 тыс. руб.

Видео-обзор:

Приведённый рейтинг является субъективным, составлен на основе реальных отзывов потребителей не носит рекламного характера и не может быть использован как прямое указание к покупке прибора.

Правила использования и эксплуатации

Забивание гвоздей и дюбелей в бетон при помощи пистолета, работающего от порохового заряда, регламентируется нормами техники безопасности и охраны труда. В связи с этим, такую работу лучше доверить аттестованным специалистам.

Если данной возможности нет, перед началом работ необходимо досконально изучить инструкцию по эксплуатации и следовать приведённой ниже технологической карте:

• Конструкция должна быть предварительно размечена.
• При креплении кабельной проводки, рекомендуется фиксировать первые скобы без провода, чтобы исключить его повреждение.
• Электромонтажные работы должны производиться строго после обесточивания помещения.
• При каждом срабатывании, прибор с усилием прижимается к монтажной плоскости.
• При работе должны использоваться средства индивидуальной защиты – респиратор, очки, перчатки и наушники.
• Во время эксплуатации прибора на потолке, оператору следует занять безопасное и устойчивое положение, чтобы избежать падения из-за отдачи.

Возможные неполадки и пути их устранения

При эксплуатации монтажного пистолета, работающего от пороховых патронов, могут возникнуть некоторые неполадки, которые приведут к нежелательным последствиям. Чтобы этого избежать, необходимо предпринять определённые шаги:

• Деформация ствола, сбой бойка – требуется регулировка, настройка с помощью специальных винтов, либо замена деталей.
• Загрязнение внутренней полости пистолета из-за интенсивного использования в пыльном помещении – необходимо разобрать инструмент и осуществить его промывку с помощью бензина, растворителя или солярки, после чего смазать каждую подвижную деталь.
• Поломка пружины курка – требуется разборка пистолета, покупка новой детали и её установка.
• Коррозия внутренних деталей при работе во влажной среде – требуется полная разборка прибора, очистка всех плоскостей от ржавчины щётками и скипидаром, повторная смазка элементов пистолета.
• Засорение блока коробки с последующим падением эффективности оборудования – пистолет разбирается, а внутренняя полость коробки промывается, смазывается. Данная операция влечёт за собой необходимость повторной настойки бойка.

Плюсы и минусы

Пороховые монтажные инструменты, работающие по принципу ударного импульса, пользуются повышенным спросом среди профессиональных отделочников и строителей, благодаря наличию большого количества преимуществ:

• Повышенная мощность и производительность оборудования.
• Точность забивки метиза в бетон.
• Повышенная надёжность приборов.
• Практически все приборы имеют высокопрочный противоударный корпус.
• Преобладающее большинство приборов являются полностью энергонезависимыми от кабельной сети и розетки.
• За счёт импульсного погружения метиза, обеспечивается надёжное сцепление его стальной плоскости с бетоном.
• Относительно небольшой собственный вес.

В то же время, при всех плюсах, такие приборы также имеют ряд существенных недостатков:

• Повышенная опасность получения травмы.
• Высокий уровень шума, требуется согласование проведения работ с соседями или государственными структурами.
• При срабатывании всегда формируется выхлоп с характерным пороховым запахом.
• Наличие отдачи, что может привести к браку при погружении метиза.
• Быстрый физический износ внутренних деталей.
• Сложность работы в помещениях с повышенной пожарной опасностью.
• При длительном хранении во влажной среде существует риск насыщения пороха в патронах водяными парами, что приводит к невозможности их использования.

Средние цены по РФ

Учитывая, что пороховые пистолеты для забивания метизов в тело бетонных конструкций представлены на рынке в широком ассортименте от разных производителей, высокий уровень конкуренции привёл к формированию средних расценок на данный вид профессиональных инструментов:

• Инструмент с энергией выстрела до 250 Дж – от 6,5 – 8,5 тыс. руб.
• Инструмент с энергией выстрела от 250 до 350 Дж – от 9 – 11 тыс. руб.
• Инструмент с энергией выстрела от 350 Дж – от 13 – 16 тыс. руб.
• Полуавтоматические приборы с повышенной скорострельностью – от 15 – 21 тыс. руб.

Приведённые выше цены могут варьироваться, в зависимости технических характеристик, модификаций, наличия дополнительных функций, а также от внутренней маркетинговой политики производителя или торговой точки.

Заключение

Пороховые монтажные пистолеты по бетону являются одними из самых эффективных видов профессиональных инструментов, предназначенных для оперативной забивки большого количества метизов в бетонную конструкцию – плиту перекрытия, стену, пилон или колонну.

Данное оборудование широко используется при необходимости нанесения армированной штукатурки на стену, возведения перегородок из штучных каменных материалов с креплением их к бетону, монтажа силовой кабельной продукции на перекрытии под гипсокартонным потолком, а также при устройстве реперных точек для исполнительной геодезической съёмки после монтажа каркаса здания.

Все пороховые пистолеты работают по единому принципу, но различаются по производительности, мощности и ряду других конструктивных, а также функциональных параметров.
