Конструктивные особенности газовых монтажных пистолетов по бетону, ТОП-5 моделей, правила применения

При выполнении отделки помещений в зданиях со сборным или монолитным железобетонным каркасом, нередко требуется механическое крепление направляющих для гипсокартона, кабельной проводки или других конструкций к бетонным поверхностям.

Чтобы избежать повышенных трудозатрат и сэкономить время, профессионалы используют газовые монтажные пистолеты по бетону вместо перфораторов и шуруповертов для дюбель-гвоздей.

Данный высокотехнологичный инструмент давно признан одним из самых эффективных при выполнении капитального ремонта или прокладки инженерных коммуникаций открытым способом.

Что собой представляет оборудование?

Газовые монтажные пистолеты по бетону – это такой тип профессионального инструмента, который предназначается для фиксации элементов отделки, инженерных коммуникаций или установки реперных геодезических точек к вертикальным и горизонтальным бетонным или железобетонным конструкциям.

Отличия от других разновидностей

На рынке представлены три основных категории монтажных пистолетов – пороховые, пневматические и газовые. Инструменты данного типа предназначены для достижения одного и того же результата, но различаются по конструктивным особенностям и принципу работы.

Газовые пистолеты для забивания гвоздей и дюбелей в бетон имеют следующие отличия от пневматического и порохового оборудования:

• В отличие от пороховых инструментов, газовые оснащаются камерой сгорания, куда порционно подаётся газ, который смешивается с воздухом.

  В результате электрической искры от пьезоэлемента, происходит возгорание смеси, что вызывает её резкое расширение и, как следствие, формирование ударного импульса.

• Пневматические пистолеты по бетону не предполагают возгорание газа, а ударное воздействие в них создаётся из-за резкого возрастания давления воздуха из баллона. В случае с газовым инструментом, требуется воспламенение среды для срабатывания пистолета.
• Главным отличием пистолета, работающего от газа, является наличие баллончика с легковоспламеняющимся веществом, который фиксируется в специальном резервуаре, расположенным в задней части оборудования.

Газовые пистолеты являются наиболее универсальным типом инструментов рассматриваемой категории из-за оптимального соотношения качества, производительности и относительно невысокой розничной стоимости.

Сфера использования

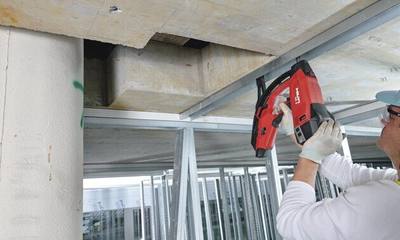

Монтажный пистолет с газовой камерой сгорания используется для достижения следующих целей во время выполнения строительных и ремонтно-отделочных работ:

• Устройство направляющих для гипсокартонных потолков или перегородок.
• Монтаж кабелей на клипсы открытым способом при выполнении электротехнических работ.
• Установка навесного инженерного оборудования на железобетонные конструкции.
• Фиксация закладных деталей для оконных, дверных блоков и других конструктивных элементов.
• Крепление кладочной сетки для горизонтальных швов каменной кладки.
• Фиксация армирования штукатурной смеси при выполнении черновой отделки.
• Монтаж минераловатного или полистирольного утеплителя к потолкам или стенам из железобетона.
• Установка реперных точек для оформления исполнительной съёмки железобетонного каркаса здания после его возведения.

Конструкция строительного гвоздезабивного инструмента

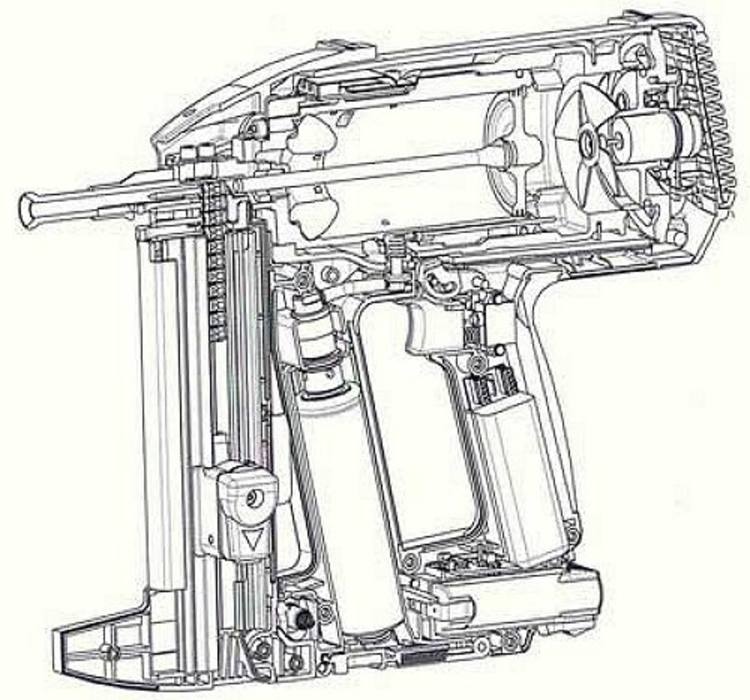

Газовое монтажное оборудование ударного действия состоит из следующих функциональных деталей:

1. Ствол пистолета, по которому подаётся разогретая смесь из горючих газов с воздухом.
2. Рукоятка для удобной фиксации пистолета в руке.
3. Курок с пружинным механизмом, при нажатии на который происходит открывание дроссельной заслонки для подачи газа в камеру сгорания.
4. Герметичная ёмкость для размещения газового баллончика.
5. Поршневой механизм для передачи кинетической энергии на забиваемый гвоздь или дюбель.
6. Магазин для установки нужного количества гвоздей в блоке с требуемыми характеристиками.
7. Радиаторная решётка для охлаждения пистолета и выброса неиспользованных продуктов горения воспламеняющихся газов.
8. Носик с диффузором для точного позиционирования гвоздя при его погружении в бетон, а также для работы в труднодоступных местах.
9. Упорная рейка со второй точкой контакта, что позволяет обеспечить погружение метиза в ортогональной плоскости, либо под определённым углом.

Многие пистолеты данной категории также оснащаются переключателем режимов между одиночным и цикличным срабатыванием. Это существенно расширяет сферу их применения и позволяет работать с разными материалами.

Принцип работы газомонтажной техники

Принцип работы данных пистолетов, вне зависимости от бренда, модификации, мощности и особенностей конструкции заключается в выполнении следующих операций:

• В заднюю часть инструмента загружается баллончик с газом до тех пор, пока металлический штырь не повредит пломбу.
• В магазин загружаются гвозди, которые поставляются в продажу в виде ленточных блоков.
• Прибор настраивается на нужный режим работы.
• Пистолет прикладывается к месту разметки.
• Инструмент прижимается в 2 точках к бетонной плоскости.
• Оператор нажимает на курок, создаётся импульсное воздействие, и метиз полностью погружается в бетон.
• Операция повторяется для каждой последующей точки разметки.
• При необходимости и наличии такой функции, на приборе выставляется режим циклической работы, а также интенсивность выполнения производственной операции, что исключает необходимость перезарядки инструмента.

Разновидности по источнику питания

Всё газовое оборудование для забивки гвоздей и дюбелей зависит от электрической энергии, которая используется для срабатывания механического привода поршневого механизма и возврата стержня в исходное положение после выстрела, а также для подачи тревожных сигналов пользователю, посредством световой индикации.

В зависимости от вида источника питания, все пистолеты данной категории делятся на 2 типа

1. С силовым однофазным или трёхфазным кабелем для подключения к розетке 220 или 380 В. Провод присоединяется к прибору через клеммные сопряжения в нижней части рукоятки пистолета.

   Оснащается гибкой резиновой изоляцией, исключающей случайное повреждение, а также позволяющей вести работу при минусовых температурах.

2. С аккумуляторной батареей – независимым источникам электропитания. Li-Ion батарея имеет ёмкость от 1200 – 1400 мАч и боле, подключается также к низу рукоятки.

На приборе имеется сигнальный индикатор, который показывает уровень заряда. Для обеспечения непрерывной работы, чаще всего, производители комплектуют инструмент двумя аккумуляторами и зарядным устройством.

Кабельный инструмент в широкой продаже практически не встречается, так как это существенно снижает комфорт и безопасность оператора при эксплуатации пистолета.

Правила выбора

При выборе монтажного пистолета, рекомендуется обратить внимание на ряд технических и конструктивных параметров:

• Энергия ударного импульса (как правило, для газовых монтажных пистолетов данный показатель варьируется в пределах от 80 – 90 до 120 – 150 Дж).
• Предельные габариты гвоздя.
• Количество метизов, которые загружаются в магазин устройства.
• Вес и габаритные размеры прибора.
• Угол наклона направляющей рейки.
• Скорострельность оборудования.
• Форма и длина носика.
• Ёмкость источников энергии – аккумулятора, газового баллончика.
• Материал корпуса, индекс
• Температурный диапазон для бесперебойной работы пистолета.

Топ-5 производителей и моделей

Для упрощения выбора качественного, надёжного и простого в эксплуатации монтажного пистолета с газовой камерой сгорания, ниже приводится подробное описание топ-5 моделей от разных производителей с мировым именем:

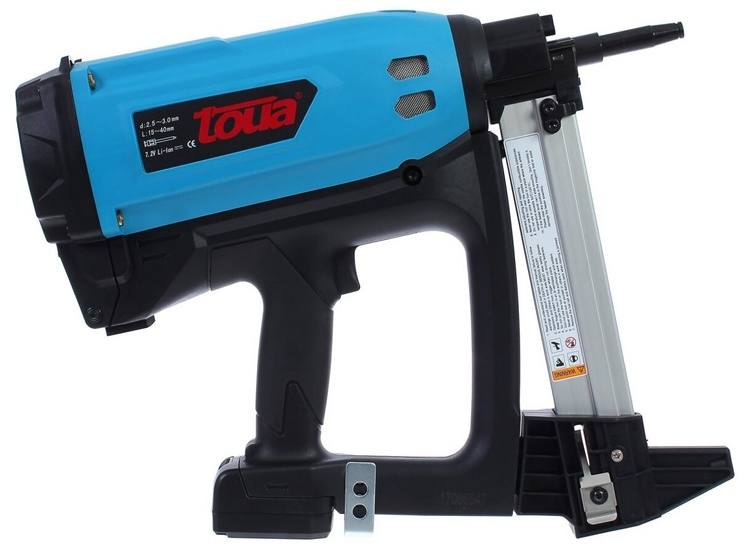

Toua GSN50Е

Производитель, страна: Toua, КНР

Один из самых популярных инструментов для забивания гвоздей, работающий при сгорании газа. Пользователи отмечают оптимальное соотношение цены и качества. Основное предназначение оборудования – устройство электропроводки под подвесными конструкциями потолка.

Конструктивные особенности:

• может работать как в одиночном, так и в циклическом режимах;
• удобная рукоятка и высокочувствительный курок;
• ударопрочный корпус из качественного пластика.

Технические характеристики:

1. предельное импульсное воздействие – до 100 Дж;
2. длина метиза для погружения в бетон – до 40 мм;
3. вместимость магазина – до 30 гвоздей;
4. тип магазина – реечный;
5. вес оборудования – 4,3 кг.

Преимущества:

• надёжное оборудование;
• высокий показатель скорострельности;
• защита от осечки и ложного срабатывания;
• простота балансировки;
• выставления режимов.

Недостатки:

1. большой собственный вес;
2. требует периодической чистки форсунок;
3. слабая вентиляция камеры сгорания.

Средняя цена: 30 тыс. руб.

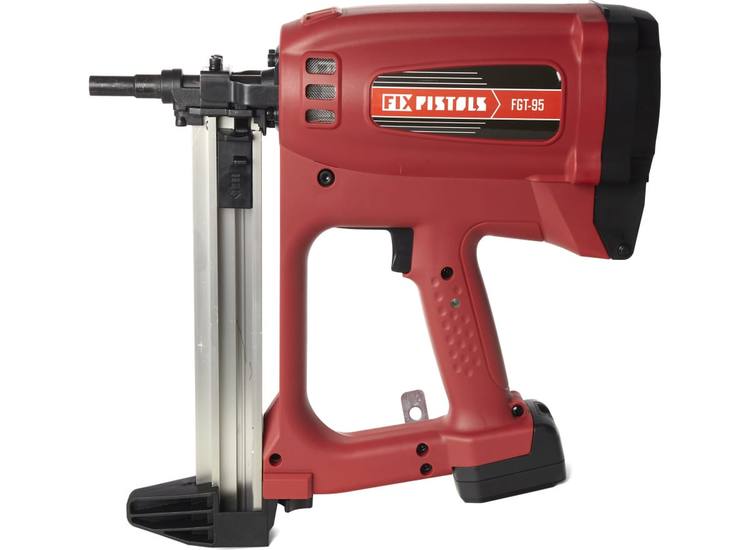

Fixpistols FGT-95

Производитель, страна: Fixpistols, Германия, КНР.

Отменное качество сборки под контролем головного бренда, компактный прибор с удлинённым дулом для работы в труднодоступных местах. Оборудование подходит для прокладки кабелей, для устройства направляющих при возведении гипсокартонных конструкций.

Конструктивные особенности:

• эргономичная жёсткая рукоятка;
• правильно выставленный центр тяжести;
• большой объём камеры сгорания, что существенно влияет на производительность и долговечность инструмента.

Технические характеристики:

1. предельное импульсное воздействие – до 90 Дж;
2. длина метиза для погружения в бетон – до 40 мм;
3. вместимость магазина – до 40 гвоздей;
4. тип магазина – реечный;
5. вес оборудования – 3,4 кг;
6. скорострельность – до 60 ударов в минуту.

Преимущества:

• возможность длительной беспрерывной работы;
• небольшой собственный вес;
• повышенная безопасность устройства.

Недостатки:

1. при длительном хранении существует риск утечки газа;
2. повышенный расход источника энергии.

Средняя цена: 28 тыс. руб.

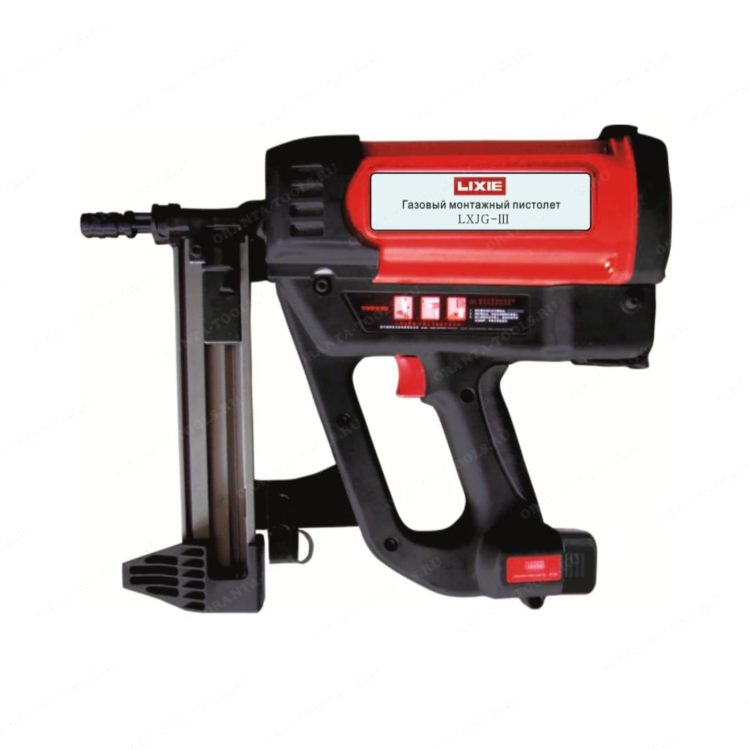

Lixie LXJG – 3

Производитель, страна: Lixie, Китай.

Профессиональное оборудование, предназначенное для общестроительных и инженерных работ.

Конструктивные особенности:

• жёсткая рукоятка с тугим курком;
• защита от пыли и влаги;
• удлинённое сопло;
• функция автоматической смазки подвижных деталей.

Технические характеристики:

1. предельное импульсное воздействие – до 110 Дж;
2. длина метиза для погружения в бетон – до 50 мм;
3. вместимость магазина – до 30 гвоздей;
4. тип магазина – реечный;
5. вес оборудования – 4,5 кг;
6. скорострельность – до 80 ударов в минуту.

Преимущества:

• универсальность;
• высокая мощность;
• точность позиционирования инструмента из-за высокоэффективного упора;
• простота работы.

Недостатки:

1. высокая розничная стоимость;
2. быстрое засорение форсунок;
3. большое количество выхлопа из-за неотработанных газов.

Средняя цена: 38 тыс. руб.

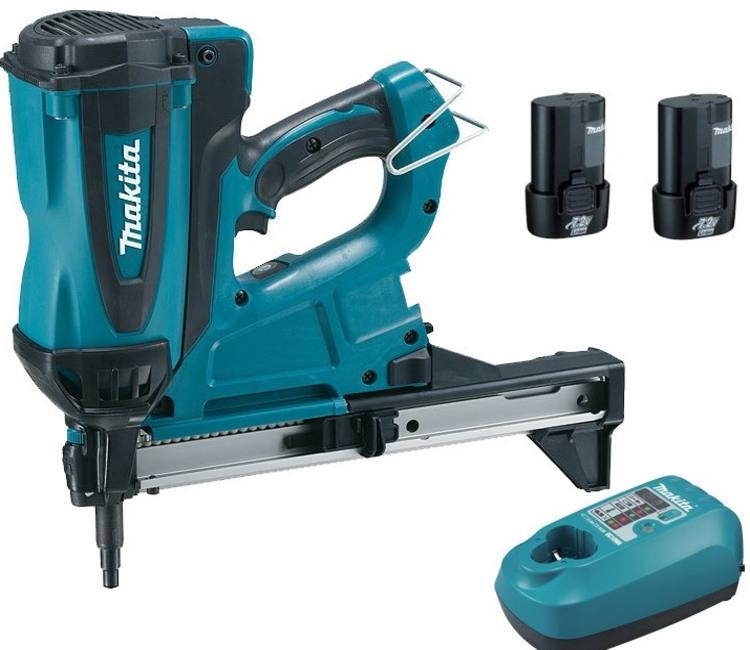

Макита М GN420CLSE

Производитель, страна: Makita, Япония

Один из лучших профессиональных монтажных пистолетов, представленных на рынке. Высокая стоимость объясняется наличием широкого диапазона режимов работы, а также выбором метизов разной длины для последующего погружения их в бетон.

Конструктивные особенности Макита:

• регулируемая алюминиевая упорная рейка;
• возможность работы с утеплителем толщиной до 120 мм;
• контактная плоскость поршня из закалённой стали;
• плавный курок на прорезиненной рукоятке.

Технические характеристики:

1. предельное импульсное воздействие – до 130 Дж;
2. длина метиза для погружения в бетон – до 60 мм;
3. вместимость магазина – до 80 гвоздей;
4. тип магазина – реечный;
5. вес оборудования – 3,8 кг;
6. скорострельность – до 40 ударов в минуту.

Преимущества:

• повышенная надёжность и долговечность;
• большое количество сервисных центров по всей стране;
• простота эксплуатации;
• компактные размеры.

Недостатки:

1. высокая розничная стоимость;
2. необходимость использования только оригинальных запчастей при сервисном обслуживании, что влияет на себестоимость работ.

Средняя цена: 86 – 89 тыс. руб.

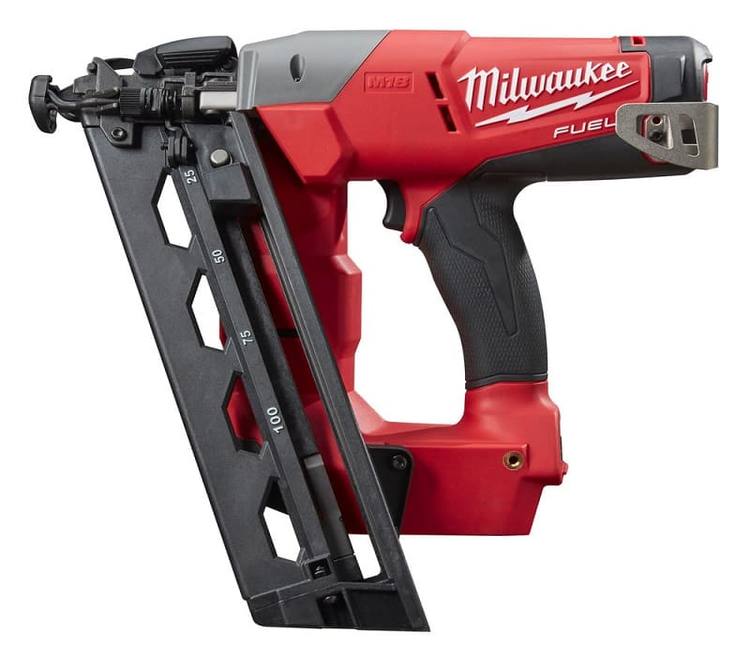

Милуоки M18 CN18GS-202X

Производитель, страна: Milwaukee, КНР.

Высокотехнологичный пистолет Милуоки с функцией автоматической балансировки и контролем подачи газа. Предназначен для работы как с бетоном, так и с деревом, отлично подходит для прокладки кабельной продукции большой протяжённости.

Конструктивные особенности:

• индикатор подачи газа;
• двойная рукоятка, направляющая с возможностью изменения угла наклона;
• высокий показатель скорострельности.

Технические характеристики:

• предельное импульсное воздействие – до 100 Дж;
• длина метиза для погружения в бетон – до 40 мм;
• вместимость магазина – до 60 гвоздей;
• тип магазина – реечный, вес оборудования – 4,2 кг;
• скорострельность – до 30 ударов в минуту.

Преимущества:

1. повышенная производительность;
2. точность погружения метиза как в ортогональной, так и в наклонной плоскости.

Недостатки:

• высокая розничная стоимость;
• сложность самостоятельной настройки бойка;
• при выходе из строя, требуется обращение к профессионалам из-за большого количества электроники.

Средняя цена: 70 – 73 тыс. руб.

О модели подробно в видео:

Приведённый выше рейтинг является субъективным и не является рекламой. Топ составлен на основании отзывов потребителей данных приборов и не может быть использован как прямое указание к покупке, так как носит рекомендательный характер.

Правила использования и эксплуатации

При эксплуатации газовых монтажных пистолетов, необходимо соблюдать все пункты, следующей технологической карты:

• При хранении следует отсоединять баллон, во избежание утечки.
• При работе нужно точно выставить объём подаваемого газа в камеру сгорания.
• После каждых 1000 – 2000 выстрелов требуется прочистка форсунок.
• Монтаж кабеля производится только при полном обесточивании помещения в щитке.
• Не рекомендуется интенсивная эксплуатация оборудования более 60 минут без перерыва из-за риска перегрева камеры сгорания.
• Обязательно соблюдение техники безопасности и использование защитного экрана, установленного в непосредственно близости от контактной плоскости прибора.
• Перед забивкой, пистолет плотно прижимается к бетонной плоскости, с учётом второй точки контакта на направляющей.
• Выстрел производится при нажатии на курок, после выставления требуемой мощности.
• Перед началом работ, в магазин загружается блок гвоздей с нужными техническими характеристиками и размерами.

Не следует забывать, что данное монтажное оборудование относится к потенциально опасным инструментам. Это означает, что перед их использованием рекомендуется ознакомиться с техникой безопасности и пробрести средства индивидуальной защиты.

Возможные неполадки, ремонт

Оборудование ударного воздействия рассматриваемой категории отличается повышенной надёжностью. В то же время, при его эксплуатации могут возникнуть следующие неполадки:

• Снижение эффективности работы – наиболее вероятная причина заключается в засорении форсунок прибора, что требует их прочистки.
• При отсутствии системы автоматической смазки, существует риск коррозии и заклинивания механизма, что требует обслуживания устройства.
• Деформация поршня – инструмент разбирается, а повреждённый из-за интенсивной ударной нагрузки элемент заменяется на новый с теми же характеристиками.
• Потеря аккумулятором ёмкости – требуется замена источника питания. Чтобы избежать такой проблемы, рекомендуется заряжать батарею только после полной разрядки.
• Растяжение пружины – такая проблема должна быстро решится устройством новой, более жёсткой детали с тем же диаметром.
• Быстрый перегрев камеры сгорания – требуется чистка решётки для воздушного охлаждения прибора.

Если прибор куплен недавно, на него должна сохраниться гарантия, которая составляет от 12 до 36 месяцев, в зависимости от внутренней политики компании-производителя. В таких ситуациях, не следует заниматься ремонтом самостоятельно, так как любая неполадка устраняется силами сервисного центра.

Плюсы и минусы

Газовые пистолеты для монтажных работ пользуются повышенным спросом среди новичков и профессиональных мастеров, благодаря наличию ряда неоспоримых преимуществ:

• Высокая скорость работы.
• Отсутствие сильного шума.
• Удобство монтажа электрического кабеля.
• Возможность использования гвоздей с разными диаметрами.
• Качественный газ в баллоне содержит смазку, что исключает необходимость периодического обслуживания прибора.
• Отсутствие необходимости использования перфоратора и шуруповёрта для монтажных работ.
• Высокий показатель ремонтопригодности устройства.
• Долговечность при правильной эксплуатации и своевременном обслуживании.
• Оптимальное сочетание цены и качества.

При всех достоинствах рассматриваемого инструмента, многие пользователи также отмечают ряд существенных недостатков:

1. Прибор относится к потенциально опасным инструментам.
2. Требуется приобретение дорогостоящих расходников.
3. Риск разгерметизации газовой камеры при работе в зимнее время.
4. Сложность работы в помещениях с повышенной пожарной опасностью.
5. Необходимость периодической чистки форсунок.
6. В замкнутых пространствах может скапливаться угарный газ из камеры сгорания.
7. Стоимость пистолетов, работающих от газа, выше, чем пороховых устройств.

Средние расценки по РФ

На рынке представлен огромный ассортимент газовых пистолетов для забивания гвоздей и дюбелей от разных производителей. Учитывая высокий уровень конкуренции, каждая компания стремится предложить качественный товар по минимальной розничной стоимости. Средние цены в РФ на данное оборудование:

• Устройства с энергией удара до 80 Дж – от 20 – 25 тыс. руб.
• Устройства с энергией удара от 80 до 100 Дж – от 25 – 30 тыс. руб.
• Устройства с энергией удара свыше 100 – 120 Дж – от 30 тыс. руб.
• Профессиональное оборудование с возможностью бесступенчатой регулировки и выставление автоматических настроек – от 45 – 50 тыс. руб. и выше.

Конечная цена на монтажный пистолет может также зависеть от комплектации оборудования, наличия дополнительных функций, бренда, страны производства, а также внутренней маркетинговой политики продавца или официального дилера.

Заключение

Монтажные пистолеты по бетону, работающие от газовых баллончиков, являются наиболее популярным профессиональным оборудованием для быстрой забивки гвоздей и дюбелей.

Они применяются для сборки каркасов гипсокартонных потолков, перегородок из ГКЛ, для монтажа электропроводки, для крепления ограждающих конструкций из штучных материалов к стенам, а также при необходимости устройства геодезических реперных точек.

Всё оборудование рассматриваемой категории классифицируется по мощности, производительности, собственному весу, типу источника электропитания. При эксплуатации газовых монтажных пистолетов, необходимо соблюдать требования техники безопасности и досконально выполнять каждой пункт технологической карты.
