Как и из чего делают цемент: состав цемента, маркировка смесей и сфера их применения

Самым распространенным скрепляющим материалом в строительстве является цемент, который изготавливается на основе магнезиальных или карбонатно-силикатных горных пород. Последняя разновидность занимает более 90% рынка и называется портландцементом. Процесс производства включает несколько этапов, ассортимент выпускаемых минеральных вяжущих материалов широкий, узнать по маркировке область применения порошка будет полезно каждому строителю.

Из чего делают цемент — основное сырье

Исходными материалами для производства служат твердые полезные ископаемые, вблизи которых и располагают цементные заводы. Используются при изготовлении клинкера — продукта совместного обжига горных пород — карбонатные камни и глины. Первая категория минеральных образований потребляется в большем количестве и представлена известняковыми разновидностями аморфной или кристаллической структуры, это:

• мел — мягкая горная порода белого цвета, состоит из карбоната кальция с примесью магния, оксидов металлов и зерен кварца;
• мергель — естественная смесь из 50-75% кальцитовых производных с 25-50% силикатных глинистых образований, хорошо подходит для производства цементного клинкера;
• ракушечник — это известняк из раковин морских животных, его метаморфизованная давлением при высокой температуре разновидность называется мрамором;
• доломит — помимо кальциевого карбоната СаСО3, имеет в составе магниевую составляющую: MgCO3.

Глинистые породы, привносящие в клинкер силикаты, это лесс, суглинки и глинистые сланцы. Для удешевления производства и придания цементу особых свойств в технологии используют легирующие добавки — глинозем, железо, кремний, отходы металлургических заводов.

Что такое цементный клинкер

По химическому составу прокаленный щебень каждого из производителей может отличаться, приводится усредненный расклад в процентах:

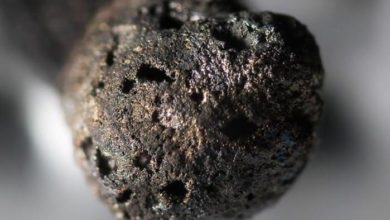

Цементный клинкер.

• СаО — 67;
• SiO2 — 22;
• Al2O3 — 5;
• Fe2O3 — 3.

Щебень из печи — не единственный компонент в производстве портландцемента. Для замедления времени схватывания конечного продукта размол гранул до тонкодисперсного порошка производится с добавлением в клинкер до 6% сульфата кальция CaSO3, содержащегося в гипсе или гипсовом камне.

Измельчение ингредиентов осуществляется шаровыми мельницами с перекачиванием готового продукта в многотонные силосы пневматическим транспортом.

Основные характеристики продукта

Показатели плотности цемента: насыпная — 900-1100 кг/м³, с уплотнением — 1400-1700. Значения истинного удельного веса достигают 3 т/м³. Существует несколько технических характеристик, по которым судят о качестве вяжущего порошка:

1. Тонина помола — определяет активность цемента: чем меньше частички, тем большую поверхность в один слой они покрывают. Контрольные замеры выполняют рассеиванием на сите с ячейкой 80 мкм.
2. Водопотребность — количество влаги, необходимой для гидратации цемента и придания тесту пластичности. Излишняя вода в растворе приводит к образованию пор и трещин, снижению прочности.
3. Морозостойкость — способность изделий на основе цементного порошка выдерживать многократные заморозки и оттаивания без разрушения. Необходимого показателя добиваются специальными добавками при замешивании раствора.
4. Время схватывания — в зависимости от густоты замеса находится в диапазоне 0,7-10 часов. Показатель зависит и от количества гипса, добавляемого в клинкер при размоле.
5. Прочность определяется по разрушению образца, изготовленного из цемента от каждой партии выпущенного раствора. Возраст кубиков устанавливается стандартом — 28 дней.

Основные характеристики.

На все отгружаемые цементным заводом объемы заполняют паспорта качества, в которые вносят перечисленные характеристики. Потребители самостоятельно проводят входной контроль, чтобы подтвердить добросовестность поставщика.

Что такое марка цемента

После добавления воды масса перемешивается и остается твердеть на 28 дней. Заливается одновременно 6-10 металлоформ.

Из них произвольно отбирается 6 образцов и раздавливается под прессом. Среднее арифметическое давление рассчитывается по 4 кубикам, разрушившимся под наибольшей нагрузкой. Значения, измеренные в кг/см², укажут на марку цемента по ГОСТ 10178-85. Отображение напряжения в метрической системе единиц выполняется по ГОСТ 31108-2003 в МПа. Здесь распределение осуществляется по классу прочности цемента.

Получается, что для оценки прочностной характеристики одновременно пользуются старой и новой классификациями. Цифровой ряд марок: М200, М300, М400, М500, М600. Соответствующие значения класса твердости: В15; В22,5; В32,5; В42,5; В52,5.

Маркировка цемента

Маркировка

Приведенные обозначения прочностных показателей портландцемента — это только небольшая часть зашифрованной в полной маркировке информации о свойствах изготовленного цемента.

В условиях одновременного использования стандартов с прежними обозначениями и от 2003 г. многие коды несут идентичные сведения.

Производители цементов стараются донести информацию о качестве и свойствах продукции, применяя термины обоих стандартов.

Что обозначает маркировка цемента по виду добавок

Помимо основных компонентов, в состав вяжущего минерального вещества вводятся присадки, позволяющие применять цемент в бетонах специального назначения. Информация об особых свойствах закладывается в маркировку продукции. Буквами шифруются порошок и добавки:

• ПЦ — портландцемент без улучшающих присадок;
• ШПЦ — при размоле клинкера добавлен шлак в количестве ≥20%, продукт называется шлакопортландцементом;
• ППЦ — пуццолановый цемент, используется при бетонировании в обводненных условиях (пуццоланы — это продукты деятельности вулканов: пепел, туфы, пемза);
• СПЦ, ССПЦ, ССШПЦ — сульфатостойкие вяжущие, противокоррозионные;
• Б — быстротвердеющий порошок;
• БЦ — белый цемент; клинкер для его производства изготавливают из каолина и светлых сортов известняка;
• Г — быстросхватывающийся глиноземистый порошок, сырьевыми составляющими для обжига являются карбонатные породы и бокситы;
• ГФ — гидрофобный цемент для бетонных изделий в воде;
• ПЛ — пластифицированный, обеспечивает удобство укладки раствора даже при низких температурах;
• ВРЦ — влагонепроницаемый расширяющийся цемент, твердеет в любой среде.

Маркировка по виду добавок.

В маркировке ГОСТ 10178-85 количество добавок обозначается буквой и числом процентов: Д0, Д5, Д20. В конце шифра указывается стандарт, по которому изготовлен продукт. Пример: ПЦ 400-Д20-Б-ПЛ ГОСТ 10178-85 — портландцемент прочностью 400 кг/см² с добавками в количестве 20%, быстротвердеющий, пластифицированный.

Расшифровка маркировки цемента по новым нормативам

У каждого объединения есть признаки, указывающие на особенности изготовления:

• I — портландцемент бездобавочный, состоит на 95-100% из цементного клинкера;
• II — эта группа подразделяется на подклассы А с добавками 6-20% и В — 21-35%. Здесь же находятся пуццолановые цементы, содержащие <20% пуццолана, и композитные, в которых присадки суммарно не превышают того же значения;
• III — шлакопортландцемент при содержании шлаков 36-65%;
• IV — пуццолановый цемент с добавкой 21-35%;
• V — композиционный порошок, включающий в состав 11-30% шлака и в тех же пределах пуццолан.

У каждой из присадок в обозначении своя буква: И — известняк, З — зола уноса, МК — микрокремнезем, К — композитная добавка, Г — глиеж, Ш — шлак, П — пуццолан. После следует цифра класса прочности, за ней буквы: Н — нормальное время твердения, Б — быстрое схватывание. Пример: шлакопортландцемент ЦЕМ III/А 32,5Н ГОСТ 31108-2003. Расшифровывается так: прочность цемента 32,5 МПа, он нормально-твердеющий, содержит 36-65% шлака.

Марки цемента и их применение

Действия по обустройству в зависимости от твердости вяжущего порошка:

• М200 — цемент предназначен для штукатурных работ, изготовления бетона М100;
• М300 — соответствует монолиту М200, применяется для бетонирования подстилающих поверхностей под фундаменты, заливки оснований под малоэтажные строения;
• М400 — строительство железобетонных сооружений прочностью М300, дорожных покрытий, тротуарной плитки, бордюрных камней, опорных конструкций;
• М500 — все виды наружных бетонных работ, изготовление аэродромных плит и гидротехнических сооружений из монолита М400.

Составы растворов могут различаться и задаются под условия возводимого объекта. Рецептура смесей определяется проектом.
