Характеристики П-образных плит перекрытия и их использование в строительстве

П-образные плиты перекрытия (их еще называют ребристыми, так как в них есть ребро жесткости) сегодня активно используются в строительстве наряду с другими видами ЖБИ. Плиты П-образные демонстрируют прекрасные характеристики и небольшой вес, используются в прокладке водопроводов, теплосетей, возведении производственных зданий, объектов частного домостроения.

В соответствии с назначением плиты и требованиями покупателей производители выпускают на рынок самые разные виды ребристых перекрытий – тех или иных размеров, конструкционных особенностей. Вес и размер плиты перекрытия П-образной зависят от класса арматуры и марки бетона, а также указанных в ГОСТе параметров.

Стандартная плита обладает таким размерами (длина и ширина): 1.5 х 6, 3 х 12, 3 х 6. Высота ребер составляет 30-40 сантиметров, вес находится в диапазоне от 1370 до 2400 килограммов.

П-образные плиты в строительстве

Особенности

П-образная плита перекрытия производится в формате цельного бетонного монолита с арматурой внутри и вспомогательным продольным элементом, который призван выполнять функцию балки, работающей на изгиб.

Для минимизации воздействия поперечной нагрузки в конструкции используют поперечные ребра. Благодаря объединению двух материалов (бетон и металл) удается достичь максимальной прочности и компенсировать, перераспределить, воспринять разные типы нагрузок.

Разные задачи предполагают использование разных типов плит. Так, в индивидуальном строительстве чаще всего используют сплошные, плоские либо пустотные плиты, в возведении промышленных зданий актуальны ребристые.

Процесс изготовления плит простой: в специальной металлической форме собирают каркас из стальной арматуры, монтажных петель, потом заливают приготовленную по правилам (чтобы добиться максимальной прочности) бетонную смесь. Далее раствор вибрируется и подвергается температурно-влажностной обработке, в течение 4 недель сохнет и набирает прочность.

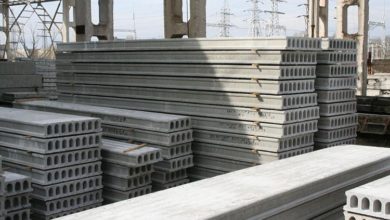

виды плит перекрытия

Особенность конструкций описываемого типа – наличие ребер, которые обычно располагаются в одном/двух направлениях по плоской поверхности. Благодаря П-образной форме удается добиться максимальной прочности при воздействии изгибающей нагрузки, но значительно уменьшить вес. Правда, неровная форма ограничивает использование изделия – в частном строительстве плиты выбирают только для обустройства подвалов и чердаков, часто – гаражей.

Основное условие в процессе работы – соблюдение шага несущей стены, не превышающего 6 метров. Вся конструкция перекрытия рассчитывается заранее, вручную либо по специальной программе. Если говорить о производстве в промышленных масштабах, то плиты могут быть сделаны из бетона разного типа – тяжелого, легкого, силикатного.

Расшифровка маркировки

П-образные плиты перекрытия характеристики (вес, размер, нагрузки и т.д.) предполагают разные. Поэтому до покупки нужно все тщательно просчитать, а в процессе выбора изделий обращать внимание на маркировку с основными данными.

маркировка ребристых плит перекрытия

Что включает маркировка П-образной плиты:
  • Обозначения в виде цифр и букв, которые расшифровывают вес и размеры
  • Характеристики арматуры (тип, класс)
  • Коэффициент несущей способности
  • Тип и марка бетона
  • Дополнительные характеристики и свойства (если есть)

Так, если на изделии указана такая информация 2П1 – 3, Ат – VI П-1, то это говорит о следующем. Первые три обозначения (2П1) указывают на типоразмер панели. Тройка говорит о разделении элементов перекрытия в соответствии с несущей способностью. Потом идет расшифровка класса арматуры (напряженной предварительно). Символ П – использовался легкий бетон, Т – тяжелый.

Последний символ обозначает конструктивные особенности панели: 1 – в плите есть дополнительные закладные, 2 – в боковых ребрах есть технологические отверстия по 21 сантиметру, 3 – есть отверстия величиной 21 и 70 сантиметров.

Монтаж

В процессе монтажа панелей необходимо придерживаться некоторых правил. Для укладки П-образных плит используют автомобильный/башенный подъемный кран. Если из плит создаются межэтажные перекрытия, обязательно нужно позаботиться про технику, способную поднимать железобетонные изделия нужных габаритов на указанную высоту.

В Москве и регионах найти фирмы, предоставляющие в аренду такой спецтранспорт, не составит труда. Крепление плит осуществляется благодаря наличию петель для монтажных/такелажных работ.
Процесс установки перекрытия:
  • Нанесение слоя свежего бетонного раствора на торцы/поверхности, куда планируется крепить плиты.
  • Панель с помощью четырех строп аккуратно навешивается на крюк горизонтально и дальше поднимается на нужную высоту.
  • Плита выравнивается в пространстве, осуществляется установка ее на место. Все работы проводятся быстро, чтобы цемент застыть не успел.
  • Панели обязательно нужно укладывать ровно, щель выдерживается максимум 7 сантиметров, потом заливается раствором, что обеспечивает гладкость поверхности перекрытия.
  • Все монтажные петли плит, расположенных рядом, скрепляются надежным стальным прутом, обязательно присоединяются к стене дома анкерами.

монтаж П-образных плит

Монтируя плиты таким образом, удается получить плоскую ровную поверхность перекрытия. Если нужно убрать ненужную часть плиты (сделать в ней отверстие под люк либо укоротить по размерам), делают это с использованием обыкновенной болгарки и дисков по металлу/бетону, лома.

Размеры

Все П-образные плиты перекрытия размеры предполагают из трех основных параметров: это толщина, длина, ширина. Согласно стандартам и нормативам, высота плиты должна быть равна 22 сантиметрам. В некоторых случаях по спецзаказу предприятия производят изделия с меньшей толщиной, равной 16 сантиметрам. Разница в этих двух типах плит заключается в диаметре технологических отверстий и уровне шумовой изоляции.

Длина плиты покрытия ребристой (ПКЖ) может варьироваться в достаточно ощутимых пределах – 2-12 метров. Обычно при проектировании зданий применяют перекрытия длиной 3.6-7.2 метра. Если же нужны плиты меньшего либо большего размера, необходимо делать специальный заказ на заводе.

размеры П-образных плит

Ширина плиты может быть равна 1 метру, 1.2, 1.5, 1.8. Очень редко можно найти квадратные плиты, которые всегда предполагают более высокую стоимость. Часто в проект вносят несущие элементы, обладающие стандартной шириной – 1 метр.

Стандартные размеры плит по ГОСТу: 3 х 12, 3 х 6, 3 х 18, 1.5 х 6. В зависимости от габаритов меняются и вес, способность выдерживать те или иные нагрузки. Обычно в строительстве используют плиты весом 770-820 кг/м3, для конструкций с большой нагрузкой актуальны тяжелые плиты (2500 кг/м3).

Нагрузка

До покупки плит обязательно нужно просчитать все нагрузки, которые будут на них воздействовать. Расчеты дают возможность правильно и точно определить, какая нагрузка для выбранной плиты будет оптимальной, а какую она не выдержит. Материал закупают в соответствии с характеристиками в расчетах и сопровождающей изделие документации.

расчет перекрытия - пример

Нагрузка на П-образную плиту может быть равномерной/неравномерной, временной/постоянной. В расчетах учитывают равномерную нагрузку, измеряя ее в кг/м3.

Лучше всего данный этап работ доверить профессионалам, так как учесть все нюансы и верно все рассчитать без специальных знаний и навыков достаточно сложно.

Предъявляемые требования

Все П-образные плиты до поступления в продажу обязательно проходят проверку качества. Тем не менее, при выборе изделия желательно иметь представление о том, какими должны быть плиты, на что обратить внимание и какие характеристики учесть.

Требования, которые предъявляются к готовым П-образным плитам:
  • Точное соответствие размерам параметрам, указанным в ГОСТе для данного типа ребристых панелей
  • Соответствие всем указанным в документации стандартам жесткости, прочности, стойкости к морозу, появлению трещин и т.д. (определяются в процессе испытаний)
  • Наличие монтажных и закладных петель, которые выполняются из стали указанного стандарта, четко определенного диаметра (все металлические элементы в обязательном порядке покрываются антикоррозийными составами, формы для заливки точно соответствуют стандартам)
  • Отсутствие каких-либо дефектов, видимых повреждений (сколов, трещин и т.д.) на поверхности плиты

ребристые плиты перекрытия

Качество бетона

В процессе производства П-образных плит используют правильно приготовленный бетон, к которому также предъявляются определенные требования. Так, легкий бетон должен демонстрировать плотность в диапазоне 1800-2000 кг/м3 и указанную пористость, тяжелый бетон может иметь плотность в диапазоне 2200-2500 кг/м3.

Отпуск натяжения арматуры выполняется только после того, как бетон достиг нужного уровня прочности (данный параметр обязательно прописывается в проекте). Все компоненты для замеса бетона должны соответствовать установленным в ГОСТе параметрам.

Если П-образные плиты планируется применять на объектах с наличием агрессивной газовой среды, весь процесс производства регламентирует проектная документация, разработанная специально для конструкции на данной территории.

Качество арматуры

Каркас упрочнения в железобетонной конструкции, а также петли должны быть выполнены из высококачественных материалов. К арматуре выдвигаются определенные требования, благодаря соблюдению которых удается добиться нужных показателей прочности и жесткости всей конструкции.

плиты перекрытия пкж

Требования по качеству арматуры внутри плиты и петель:
  • В П-образных плитах допускается использовать арматуру из сталей, указанных в проектной документации
  • Размеры и форма петель, закладных обязательно соответствуют ГОСТам, чертежам конструкции, особенностям эксплуатации, требуемым свойствам
  • Натяжение арматуры выполняют электромеханическим/механическим методами
  • Коэффициент напряжения в каркасе после натяжения отклоняться от установленного в проекте может максимум на 10%

Правильные расчеты и высококачественные изделия – залог того, что построенная из П-образных плит конструкция получится надежной, прочной, способной выдерживать установленные нагрузки и обеспечить длительный срок эксплуатации здания.
