Лестничные марши бетонные: размеры по ГОСТ, уклон и размеры ступеней, требования к перилам

Бетонные лестничные марши отличаются универсальностью, надежностью, прочностью, дешевизной. Они неприхотливы в отделке, изготавливаются по нормативам Госстандарта, определяющим их параметры и габаритные размеры. Конструкции делаются из тяжелых бетонных смесей, устойчивых к влаге и низким температурам, армируются проволокой либо стержнями из стали.

лестничные марши бетонные
Бетонные марши лестниц очень надежные.

ГОСТ на лестничные марши и площадки: варианты исполнений

Бетонные лестницы многоэтажного строения подразделяются на марши, число которых зависит от количества этажей. Конструкционно они представляют собой ступеньки, зафиксированные на армированных балках несущего типа. Площадочные блоки соединяют смежные элементы, формируя лестничный пролет, бывают индивидуальными по исполнению или отливаются комплексно со всей конструкцией.

Лестничные марши бетонные (монолитной разновидности) в стандартном виде применяются при обустройстве типовых строений, возводятся как целостный блок из железобетона.

Составные ЖБИ на косоурах с тетивами служат для возведения нетиповых конструкций.

По своей конфигурации приспособления делятся на:
  • одно- или двухмаршевые;
  • многомаршевые;
  • поворотно-круговые прямые;
  • с направленностью влево или вправо.

Согласно ГОСТ-9818-85, организация установки пролетов бывает в плоском исполнении (ЛМ), которое строится на ровной плите с армированием.

Марши с ребрами (ЛМФ) оснащаются фризовыми элементами, устанавливаются на ж/б балках, сверху и снизу на элементах предусмотрены фризы для фиксации.

Пролеты с ребрами для лестниц (ЛМП) имеют 1 либо 2 встроенных площадки. Схема-монолит удобна тем, что требует минимальных сроков установки, однако рассчитана только на типовые и отдельно подготовленные строения.

По согласованию с заказчиком допускается поставка ЖБИ без установленных проступей накладного типа. Они могут монтироваться прямо на строительном объекте, поставляются в полном комплекте или отдельно со складов предприятия-изготовителя.

Лестничные площадки: размеры по ГОСТ

Лестничные площадки (ЛП) необходимы для связки пролетов со ступеньками. Маршевые части поворотной конфигурации оборудуются 1 или 2 ЛП. Объект по длине между парой прямых связующих элементов делают равным 600-620 мм (средний шаг человека). Аналогичный параметр на поворотных ЛП составляет от 1000 мм. По ширине указанные конструкции берутся не меньше идентичного маршевого показателя, а толщина площадки равняются высоте подступеней.

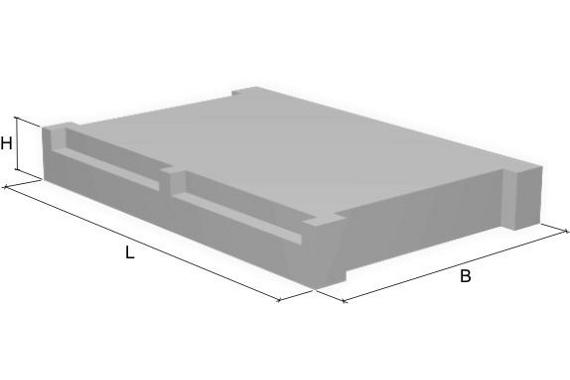

Площадка
Вариант лестничной площадки из бетона.
По типам ЛП подразделяются следующим образом:
  • 1ЛП (плоские варианты для ЛМ);
  • 2ЛП (версии с ребрами);
  • ЛПФ с ребрами под ЛМФ;
  • ЛПП (для специальных конструкций).

В таблице приведены основные размеры некоторых марок (согласно ГОСТ).

Марка Длина (мм) Ширина (мм) Расход бетона расчетный (куб.м) Расход стали расчетный (кг) Масса справочная (т)
1ЛП22 (13.4) 2200 1300 0,6 15,8 1,49
1ЛП24 2380 1300 0,65 20,45 1,6
1ЛП30 2980 1300 0,8 28,08 2,03
1ЛП22 (13.4Л) 2200 1300 0,6 15,8 1,27
1ЛП28 2800 1300 0,76 22,05 1,64
1ЛП24 (13в-4Л) 2380 1300 0,65 18,63 1,38
2ЛП22 2200 1300 0,4 16,28 1,03
2ЛП25 2500 1300 0,46 18,65 1,15
2ЛП22 (13.4Л-к) 2200 1300 0,41 15,47 0,9
2ЛП25 (13.4Л) 2500 1300 0,44 20,72 0,95
ЛПФ25 2500 990 0,36 14,72 0,9
ЛПФ31 3100 1290 0,52 22,98 1,33
ЛПФ34 3400 1290 0,69 26,7 1,73
ЛПП14 1440 1200 0,2 12,3 0,5
ЛПП16 1610 1640 0,3 16,9 0,73

Видео по теме:

Угол уклона лестничного марша

Уклон железобетонного марша должен вмещаться в пределы 25…40º для жилых построек, чтобы обеспечивался максимальный комфорт передвижения. В обустройстве промышленных сооружений более важным показателем является экономия полезного пространства, поэтому указанная характеристика допускается в пределах 45…70º.

К самым пологим элементам относятся пандусы с наклонным углом около 30º. Чем меньше рассматриваемый параметр, тем больше пространства потребуется на возведение конструкции. Для приставных систем — аналогичный показатель от 45 до 75º. Крутые эвакуационные конструкции могут монтироваться с показателем свыше 75º.

У приспособлений навесного типа (вертикальных пожарных лестниц) наблюдается самый развернутый угол наклона.

В продаже представлено достаточно разновидностей ЖБИ, из которых подбираются готовые железобетонные приспособления для строений, стандартных по высоте. Несмотря на это, встречаются неординарные объекты. Чаще всего излишки лестничного марша по высоте компенсируют нижней фризой, которую утопают в бетонной основе.

Поднимать ее выше остальных ступенек категорически не рекомендуется, поскольку возрастает риск получения травм при спешке или при плохом освещении. Как вариант, площадку снизу делают под малым углом. При эксплуатации указанной конструкции подобный уклон не виден, а лишняя высота убирается. Если длины марша недостаточно, меняют конфигурацию сверху, при этом фриз упирается в нижнюю часть выступа.

Наклон
Расчет угла уклона лестничного марша.

Габариты марша

К основным размерам ж/б лестничного марша относятся привычные параметры, включая длину, ширину и высоту наклонной проекции. В случае как с монолитными конструкциями, так и со сборными аналогами, производятся системы стандартных габаритов (по ГОСТ), поэтому нет необходимости выполнять предварительно самостоятельные расчеты.

Размеры, с учетом разновидностей объекта и высоты уровня:
  • лестничный марш (мм) — длина составляет от 1670 до 6960;
  • ширина расчетная (мм) — от 900 до 1100 (предусмотрены вариации 667-1800);
  • число ступеней по стандарту (штук) — 16;
  • типовая ширина ступеней (мм) — 280-320, меньшие могут применяться для обустройства спуска в подземные и подвальные объекты;
  • ступени по высоте (мм) — 150;
  • навес проступи над низом подножки (мм) — 50.
  • наклонная проекция по высоте (мм) — 150.
Кроме того, ГОСТ определяет минимальные габариты ЛП, ширина которых допускается не менее 90, а длина — 200 см. Стандартные виды ЖБИ дают возможность создавать двухмаршевые конструкции для типовых этажей (2,7/2,8/3/3,3 м).

Высота возведения железобетонных маршей

Марш в высоту не должны превышать 3 м (нормы ГОСТ). Если требуется сооружение конструкции с большим показателем, ее оснащают межуровневыми площадками.

При этом объект по ширине меряется без учета пространства, занимаемым защитным ограждением. Это значение не должно быть менее 0,8 м. Отклонения от расчетных норм неприемлемы при выходе за границы предельных стандартов и технологической программы изготовления указанных систем.

Какую ширину имеют по ГОСТ марши и площадки?

Для приспособлений с повышенными пропускными возможностями предусмотрена оптимальная ширина 1,2 м. В общественных строениях с завышенными потолками это значение достигает 2 м. При соответствии всем требованиям ГОСТ следует учитывать и оптимизировать характеристики элементов для обеспечения максимально безопасного и комфортного перехода.

Размеры ступеней

Габариты шага — это сумма проступи по ширине и высота пары смежных подступеней. Хорошим показателем считается 600-640 мм. Главное — грамотно рассчитать характеристики ступеней с учетом их количества и общей высоты марша. Проступь по ширине должна позволять нормально ставить ногу человеку со средним размером стопы. По ГОСТ этот показатель составляет 260-320 мм.

Средний габарит подступени — 170 мм (допуски — от 140 до 200 мм).

Безопасность лестницы характеризуется суммированием высоты ступени и ее ширины по горизонтали. Оптимальный показатель — 460 мм. Вторая норма — разность высоты ступеньки и ширины прилегающей проступи. Это значение по стандартам составляет 120 мм.

Рассчитывая число ступеней в марше, сначала изучают общую высоты лестницы. Важными параметрами является шаг по ширине и угол уклона. По ГОСТ от 14.03.85 оптимальной маршевой конструкцией считается сооружение с 15 ступенями.

Требования к перильным ограждениям

Перила
Требования к перилам.

На завершающей стадии строительства подъемника занимаются монтажом защитного ограждения. Перильные конструкции играют роль надежной опоры, облегчая перемещение по пролетам.

В систему стандартного перильного ограждения входят опорные столбики, сами перила и заполнение. При размещении марша вдоль стеновой перегородки его оборудуют перилами с одной стороны.

Высота крепления поручня должна быть комфортной для человека среднего роста. Такое решение оправдано, если ширина пролета превышает 850 мм.

При установке лестниц, ширина которых колеблется от 2 до 2,5 м, в центральной части конструкции монтируют дополнительный поручень. Также рекомендуется обустроить еще одну перекладину для детей. Расстояние от нее до поверхности проступи составляет 0,5 м.

Штатные габариты высоты обустройства поручня — 0,9-1 м. Этот показатель оптимален для удобного передвижения большинства людей по лестничным маршам. Перильные элементы должны размещаться, не прерываясь на всем протяжении подъемника, острые углы и выступы исключаются. Поверхность перил должна делаться гладкой, а вся конструкция обустраиваться согласно нормативам ГОСТ.

Игнорирование и нарушение требований Госстандартов для выпуска и эксплуатации лестничных конструкций чревато наказаниями в соответствии с действующим законодательными и нормативными положениями. Гарантийный срок использования лестниц и площадок — 12 месяцев с начала эксплуатации.

При этом потребители должны соблюдать правила пользования, транспортировки и хранения указанных конструкций, которые предписаны нормативными документами. Это важно не только для обеспечения безопасной перевозки и установки маршей, но и для жизни и здоровья людей, которые будут их использовать.
