Железобетонные фермы: стропильная, жби, бетонная (24 м, 18 м) — сфера применения

Железобетонные фермы – это специальные несущие элементы для разных типов кровли, которые применяются в каркасных сооружениях и зданиях. Основная функция фермы – создание опоры для кровли, а также равномерное распределение общей нагрузки на фундамент и колонны здания.

Фермы ЖБИ рассчитываются и производятся в условиях заводов, так как даже минимальные неточности в столь грандиозных конструкциях могут привести к непоправимым последствиям и стать причиной обрушения здания. Монтируются фермы с привлечением специальной строительной техники, так как обладают огромным весом.

как выглядят железобетонные фермы

Что представляют собой фермы

Железобетонная ферма – это конструкция специального назначения из бетона и соединенных между собой стержней стальной арматуры, которая предназначена для монтажа крыши и выступает каркасом для будущего здания.

Находящиеся вверху прутья называются верхним поясом, нижние стержни – нижним поясом. Элементы конструкции, которые располагаются в вертикальной плоскости, называются стойками.

Находящиеся под определенным углом части – это раскосные элементы. В свою очередь, стойки и раскосные элементы формируют решетку всей конструкции. Места соединения расположенных вертикально стоек и раскосных блоков называются узлами железобетонной балки.

железобетонные фермы что это такое

Основные преимущества, которые обеспечивает железобетонная ферма:
  • Высокий уровень прочности и надежности всего здания
  • Железобетонный каркас создает жесткую структуру, гарантирует способность выдерживать серьезные нагрузки на протяжении долгих лет
  • Бетон и сталь не боятся неблагоприятных химических, климатических воздействий, не меняют характеристик под ультрафиолетом, дождем, на морозе и т.д.
  • Стропильный элемент полностью отвечает наиболее строгим требованиям стандартов пожарной безопасности

Благодаря современному оборудованию на заводах создают железобетонные фермы в четком соответствии с нормативными требованиями и в минимальные сроки. Вес конструкции с пролетом 18 м составляет больше 7 тонн, если же пролет 24 метра – около 12.3 тонн. Поэтому монтировать фермы можно исключительно с привлечением специальной техники.

Фермы железобетонные бывают двух типов:
  1. Монолитный элемент с целостной структурой, который создается только в заводских условиях.
  2. Составная конструкция – включает несколько частей, которые собираются непосредственно на объекте.

размеры железобетонных ферм

Основные виды ферм

В современном строительстве используют фермы двух типов – стропильные и подстропильные. В работе с фермами самым важным этапом считается проектирование – правильные расчеты обеспечат качество монтажа и способность конструкции выдерживать установленные нагрузки, а вот просчеты в проекте нередко приводят к обрушению зданий.

Стропильные конструкции

Стропильная ферма железобетонная – самый сложный вариант. На рынке можно найти и стропильные конструкции, сделанные из металла, бруса (дерева), которые пользуются большей популярностью. Железобетонные конструкции обычно используют лишь там, где другой материал не подходит ввиду недостаточности характеристик и показателей по устойчивости, защите.

Для стропильных конструкций из дерева основным параметром является площадь, на которой планируется размещать объект. Для обеспечения прочности и жесткости строения, исключения риска его обвала под своим весом, важно верно рассчитать площадь, определить устойчивость ферм. Деревянные фермы нужно правильно крепить – для этой задачи обычно привлекают специалистов, не рискуя реализовывать самостоятельно.

Железобетонные фермы – самые надежные и долговечные в сравнении с другими вариантами. Они обладают огромным весом, поэтому используются достаточно редко – в конструкциях с огромными площадями, в регионах со специфическим климатом, в промышленных зданиях и т.д.

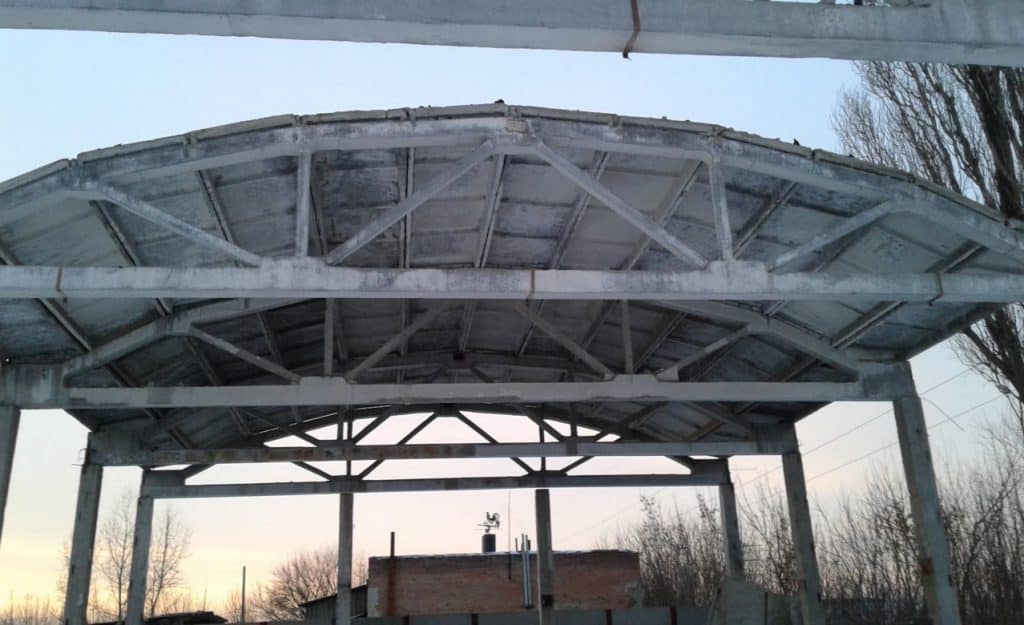

как выглядит железобетонная ферма жби

Подстропильные конструкции

Эти конструкции применяются не так часто, как стропильные. Они актуальны в строительстве мансард при условии, что величина колонн превышает размер несущей конструкции. В данном случае основой фермы выступает подстропильная балка, длина которой составляет от 12 до 24 метров.

Этот тип ферм выполняется с арматурой пучковой формы, что значительно уменьшает вес, повышает надежность всей конструкции. Фермы устанавливают непосредственно на колонны стропильного типа, соединяют выбранными инструментами. Для железобетонных и металлических конструкций понадобится дополнительно обустроить сварные соединения.

Данные типы ферм применяют там, где внутри здания идут поперечные несущие стены или же все стены поперечные. Только балки подстропильные могут использоваться в возведении мансардных крыш. Стойки вводят непосредственно под ноги (колонны) и тогда конструкция дает меньше давления на здание, оставаясь устойчивой и надежной по максимуму.

Размеры ЖБ ферм

Изготовление бетонных и железобетонных изделий осуществляется в соответствии с ГОСТами, принятыми в стране. Естественно, что железобетонные фермы не являются исключением. В соответствии с установленными нормативами определяются основные размеры элементов, выполняется маркировка.

Основные размеры железобетонных ферм:
  • Раскосные – длина от 18 до 24 метров, высота от 2.6 до 3.2 метров, ширина от 0.2 до 0.3 метров.
  • Безраскосные – длина 18-24 метра, высота 2.6-3.2 метра, ширина 0.2-0.3 метра.
  • Треугольные безраскосные – длина от 2 метров, высота 1.2-2.7 метров, ширина 0.2-0.25 метров.
  • Для скатной кровли – от 1 метра длина, высота 2.2 метра, ширина 0.5 метров.
  • Для плиточной кровли – с длиной от 1 метра, высотой 3.3 метра, шириной 0.5 метров.

Самые распространенные размеры – 18/24/36 метров. Максимально допустимый вес элемента, в соответствии с ГОСТом, может составлять 6-50 тонн. В Москве и регионах можно найти железобетонные фермы любых размеров и параметров.

Маркировка дает практически все главные характеристики и показатели ферм – размеры, тип, конструктивные особенности, свойства. Маркировка включает несколько наборов букв и цифр, которые расшифровываются по ГОСТу 23009.

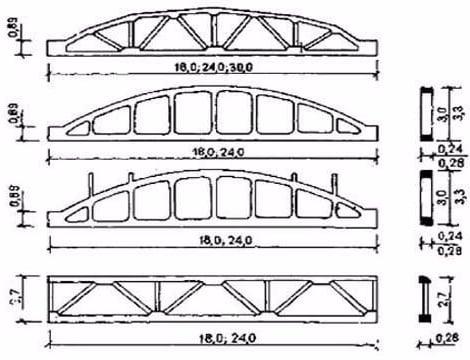

железобетонные фермы стропильные конструкции

Как расшифровать маркировку изделия:
  • 1 группа значений – номер типоразмера, тип изделия, длина (с округлением до метров).
  • 2 группа значений – числовой индекс несущей способности, указывается класс арматуры (если она предварительно напряжена), тип бетона (указывается лишь для изделий из легких типов бетона).
  • 3 группа значений – есть не всегда, указывает на стойкость к сейсмическим толчкам, агрессивным средам, говорит про наличие закладных, дополнительных отверстий и т.д.

Пример расшифровки маркировки: железобетонная ферма 3ФС длиной 18 метров, с несущей способностью 6 типа, напряженной арматурой А600, залитой легким бетоном, с наличием закладных, обозначается как 3ФС18-6А600Л-1. Типоразмеры и формы разных железобетонных ферм (стропильных/подстропильных), как правило, указываются в специальных таблицах.

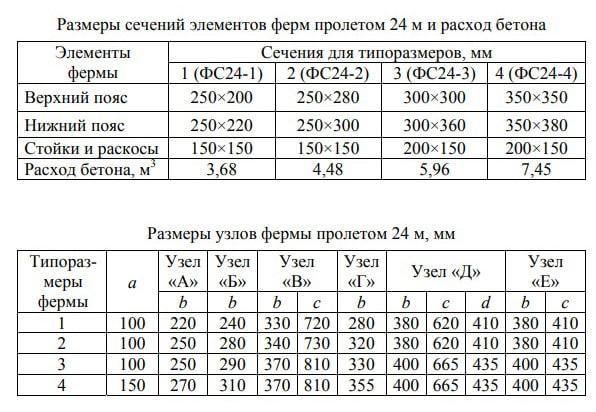

характеристики железобетонных ферм

Сфера применения

Железобетонные фермы, как и конструкции из других материалов, применяются в возведении разнообразных объектов – пролетов мостов, установки крыши разного типа сооружений, гидротехнических затворов, опор для линий электропередачи.

Ввиду того, что конструкции отличаются целым рядом выгодных преимуществ (защита от трещин, стойкость к морозу и агрессивным воздействиям, прочность и надежность, долговечность и высокая несущая способность), фермы актуальны в самых разных зданиях. Они могут поддерживать кровли, перекрывать пролеты, колонны, служить для создания промежуточных опор для установки последующих конструкций.

Бывает, что фермы используют и в открытом виде – в строительстве промышленных сооружений, участков. Жилое строительство не использует железобетонные фермы вообще.

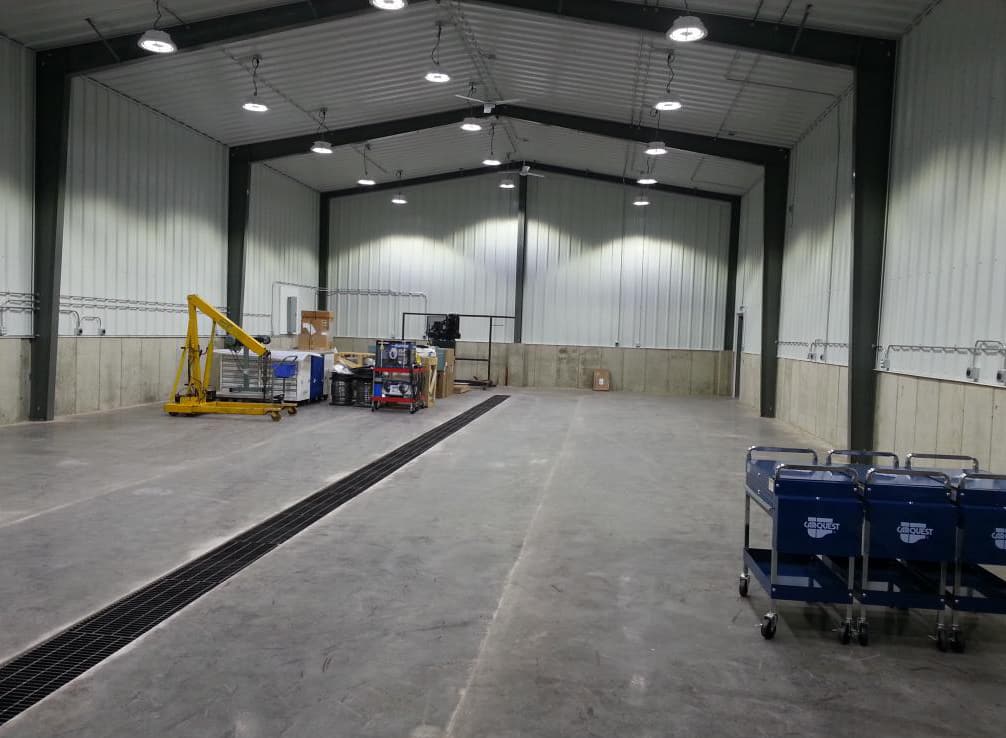

здание с железобетонными фермами

Классификация ЖБ ферм

По форме конструкции железобетонные фермы бывают раскосными, безраскосными (они же арочные), полигональными. Часто упоминается и такая классификация: типовые, раскосные/безраскосные. Типовых вариантов достаточно много, тут все зависит от числа этажей и величины пролетов.

Особенности применения разных типов ЖБ ферм:
  • Безраскосная ферма используется в случае, когда кровля имеет уклон небольшой. Также данный тип ферм актуален для здания с системами коммуникаций, шаг составляет 6/12 метров.
  • Объекты без отопления, с крышей из асбестоцементных листов, предполагают использование безраскосных ферм, с пролетом 9/18 метров.
  • Сегментные безраскосные и раскосные фермы всегда применяют для создания скатных кровель.

При создании ферм учитывают такие самые важные характеристики: реакция материалов на низкие/высокие температуры, плотность и прочность бетона в смеси, марка стали, реакция на коррозию. В частных домах конструкции не используются, так как самостоятельно их установить невозможно, да и вес элементов такой, что ни один малоэтажный дом не выдержит.

что представляет собой ферма жби

Особенности производства и выбора железобетонных ферм:
  • Общий вес системы включает массу стропильной фермы и покрытия кровли.
  • Основные нагрузки учитывают: сильный ветер, осадки, снег. Есть также периодические – землетрясения и другие форс-мажорные обстоятельства.
  • Каркас фермы включает массу армированных стальных элементов, что обеспечивает максимальную устойчивость.
  • С целью уменьшения веса изделия могут использоваться легкие бетоны, что на качестве не сказывается никак.
  • Перед заливкой стальная арматура покрывается специальными пропитками, исключающими раннюю коррозию, что делает кровлю стойкой ко влаге, снегу, морозу, ультрафиолету, перепадам температуры.
  • Контур фермы включает два пояса для формирования прочного изгиба, а решетка состоит из раскосов и стоек.
  • Фермы могут быть полигональными и сегментными, все они отличаются по уклону и форме пояса.

стропильные фермы железобетонные

Процесс изготовления ферм из металла и железобетона

Проще всего производятся безраскосные арочные конструкции – узлы ферм легко армируются, незаполненное пространства закрывают отводами (для проводки, систем коммуникации). Чаще всего такие изделия применяются для обустройства кровли плоской, скатной, с малым уклоном.

Для заливки железобетонных ферм используют бетон В30-В60, который демонстрирует высокий уровень прочности. Из готового бетонного раствора формируют большие каркасные конструкции или детали сборных элементов. Потом их транспортируют на место проведения работ с использованием специальной техники. Для этой цели пригоняют фермовозы – специальные машины, перевозящие фермы в готовом виде на объект.

Ввиду того, что ферма представляет собой несущий элемент крыши, до проведения установки осуществляют массу расчетов, все четко проектируют. Ведь даже при малейших погрешностях огромный вес фермы может стать причиной разрушения всего здания.

Как правило, для проектирования и реализации расчетов привлекают архитекторов, инженеров, проектировщиков, монтажников.

Установка железобетонных ферм выполняется также профессионалами – своими руками тут ничего не удастся реализовать. Только при условии верно выполненных расчетов и правильного монтажа ферм можно гарантировать прочность, надежность, долговечность конструкции.
