Лотки железобетонные (жби, жб): разновидности, размеры, таблица и параметры лотков для теплотрасс

В современном строительстве широкое распространение получили массивные изделия — лотки железобетонные. Благодаря высокому качеству и передовой технологии изготовления строительные материалы нашли применение в разных сферах: при возведении частных и многоэтажных домов, террас и гаражных комплексов, обустройстве канав, автодорог, прокладке теплосетей.

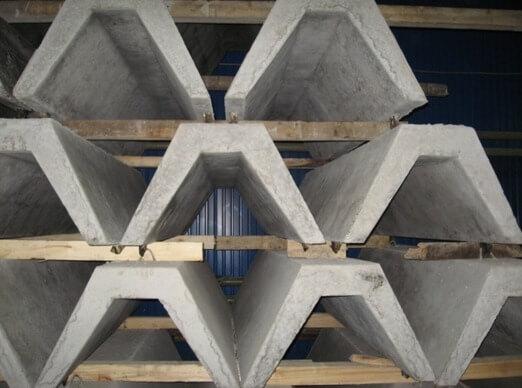

Железо
Лотки из бетона нужная вещь при строительстве.

Классификация лотков

ЖБ-конструкции различаются формой. Они бывают в виде квадрата, прямоугольника, трапеции и полукруга.

По назначению лотки ЖБИ подразделяются на следующие типы:

  1. Дренажные.
  2. Автодорожные.
  3. Водоотводные.
  4. Для теплотрасс.
  5. Непроходные каналы.
  6. Межпутевые, междушпальные.
  7. Кабельные, энергетические.

По способу прокладки они делятся:

  1. На прикромочные. Устанавливаются для отведения водных потоков с дорог к откосам.
  2. На телескопические. Применяют при строительстве гаражей, зданий.

По методу производства стройматериалы классифицируются на ЖБЛ, изготовленные вибролитьем и вибропрессованием.

Что такое лотки для теплотрасс?

Лотки для теплотрасс — это конструкции, изготовленные из бетона и предназначенные для защиты труб с горячей водой от внешних повреждений, попадания жидкости, коррозии, утечки термоизолирующего воздуха, смещений грунта. Они служат каналом при прокладывании подземных коммуникаций и главным элементом при обустройстве сточных канав, гидросооружений, систем очистки и стен блока коллекторов.

Бетонные изделия подходят для любой местности. Их устанавливают в 9-балльных сейсмических зонах, на участках с высоким уровнем грунтовых вод или большой просадкой.

Описание

Ж/б конструкции выпускаются на основании ГОСТа 13015.0-83. Государственный стандарт регламентирует основные параметры ЖБЛ, нормы производства и эксплуатации строительных материалов.

Согласно документу, изделия из бетона после изготовления должны обладать высокими показателями и иметь следующие качества:

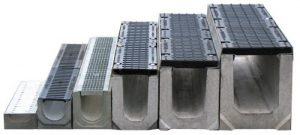

Водопровод
Водоотводные лотки.
  • повышенную термо- и гидроизоляцию;
  • морозостойкость;
  • высокий уровень стойкости к любым нагрузкам;
  • водонепроницаемость;
  • устойчивость к агрессивным факторам и грунтовым водам;
  • надежность.

Бетон, из которого выпускают лотки, должен отвечать таким требованиям:

  1. Марка — не менее 300.
  2. Предел прочности — свыше 70 МПа.
  3. Размер гранул наполнителя — до 15 мм.
  4. Отсутствие поверхностно-активных добавок при изготовлении смеси.

ГОСТом 13015.0-83 также регламентируется арматура. Прочность материала гарантируется использованием качественной и прочной стали. Класс стали в составе армирующего каркаса — A-I/A-III/Bp-I.

Теплотрассовые каналы накрываются бетонными крышками для быстрого устранения аварии, возможной в процессе работы системы теплоснабжения.

Шлюзы по методу укладки подразделяются на подвиды:

  1. КЛ. Оборудованы специальными перекрытиями.
  2. КЛп. Изготовлены с крышками и опирающимися на них железобетонными блоками.
  3. КЛс. Желобная система с опирающимися друг на друга блоками, скрепленными с помощью швеллеров.
Монтаж блоков выполняется в канаве на подушке из песка. Изделия должны плотно соприкасаться с землей, это влияет на надежность конструкции. Стыки заливаются раствором. На структурно-неустойчивом грунте пользуются битумом или другой пластичной гидроизоляцией.

Для равномерности нагрузки и во избежание перекосов землю засыпают с 2 сторон одновременно. При эксплуатации блоков на территориях с агрессивными факторами фасад следует покрывать защитным слоем специального раствора.

Инженерный
Жб лоток для инженерных коммуникаций.

Маркировка лотков

Маркировка ЖБЛ для теплотрасс представлена буквенно-цифровым обозначением.

Буква указывает на тип стройматериала:

  • Л — лоток;
  • П — плита.

Цифры обозначают:

  • типоразмер;
  • допустимую расчетную нагрузку;
  • длину шлюзов.

Если в маркировке присутствует дробное значение, модель укорочена. Фактическая длина составляет половину от стандартного номинала. При изготовлении изделия длиной не более 750 мм в обозначении прописывается буква Д. Дополнительно приводится информация о дате изготовления и производителе.

Таблица размеров и цен лотка для теплотрассы

Технические характеристики ЖБИ для тепловых трасс и цены на них приведены в таблице:

МаркаНаружные размеры, ммВнутренние размеры,ммВес, кгОбъем, м³Стоимость, руб./шт.
Л-1-8/22985х360х420300х3404500,173170
Л-2-8/41498х360х570300х4502400,11550
Л-2Д-15720х360х570300х4501100,048795
Л-3Д-8720х380х780300х6201900,0751150
Л-4-8/22985х530х780450х6209000,364450
Л-4Д-8720х530х780450х6202300,091160
Л-5-8/22985х680х780600х60012500,446190
Л-5Д-8720х680х780600х60012800,111540
Л-6-8/22985х530х1160450х100011300,456325
Л-6Д-8720х530х1160450х10002800,111530
Л-7-8/41490х680х1160600х9806800,2723070
Л-7-15/22985х680х1160600х98013500,539440
Л-8-5/22985х1000х1160900х90019500,788550
Л-8Д-8720х1000х1160900х9405000,22415
Л-9Д-15720х1310х11601200х9006500,263100
Л-10Д-5720х550х1480450х12804300,172290
Л-10Д-15720х550х1480450х12804300,173180
Л-11Д-11720х700х1480600х12804500,183000
Л-11Д-8720х700х1480600х12804500,182680
Л-12-8/22985х1010х1480900х128024000,9611910
Л-12Д-8720х1010х1480900х12806000,244380
Л-15-8/22985х720х1840600х160024800,9917080
Л-15Д-5720х720х1840600х16006300,254420
Л-16Д-8720х1030х1840900х15808000,324810

Цены в России на ЖБЛ зависят от габаритов, веса конструкции, расхода материалов на изготовление.
