Лотки водоотводные бетонные: дренажные (водосточные) для отвода воды, с решеткой

Бетонные лотки водоотводные – специальные изделия, которые используются для создания систем водостока и водоотвода различного типа. Элементы выполняют из прочного бетона с армированием, в различных типоразмерах. Существует несколько типов лотков, которые отличаются по материалу, назначению, высоте, ширине, глубине, длине и т.д.

Лотки водоотводные бетонные монтируются в системы желобов, которые используются для направления, стока воды, появляющейся во время дождей, таяния снегов. Желоба подбирают по направлению сточных вод, они также актуальны для создания ливневой канализации на участке, позволяющей сохранить чистоту территории и защитить ее от затопления.

Особенно важно использование бетонных лотков на участках с неровным рельефом, в проблемных местах, где есть риск подтопления. Часто дренажные системы монтируют на крупных промышленных объектах, парковках, автомагистралях, заправках, аэропортах и т.д. Правильно смонтированные бетонные лотки для водоотвода надежно защищают участок от луж и грязи, существенно продлевают срок эксплуатации покрытия территории.

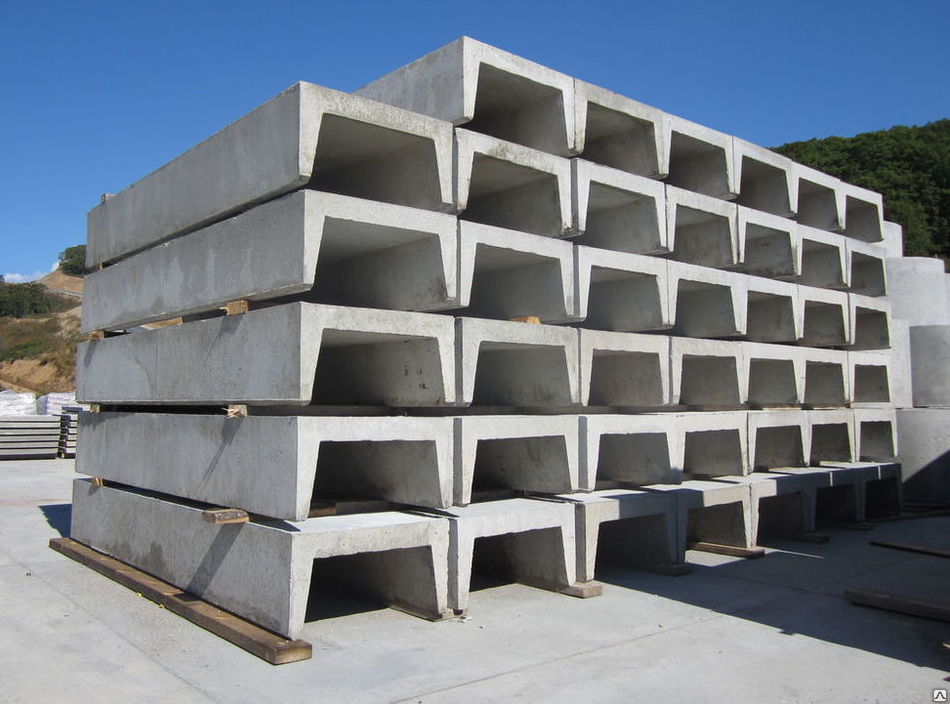

какие бывают железобетонные водоотводные лотки

Лотки водоотводные из железобетона

Выбирая лоток водоотводный бетонный для любой системы, сначала необходимо тщательно изучить все плюсы и минусы изделия, технические свойства, особенности эксплуатации, правила монтажа, разновидности и т.д. Все это поможет правильно выполнить расчеты и смонтировать качественную, надежную и долговечную систему.

Разновидности

Лотки бывают разными по назначению. Несмотря на то, что все они созданы для отвода воды и предполагают определенную стандартную конструкцию, при выборе изделия для конкретной системы нужно рассмотреть все варианты.

Бетонные водоотводы по назначению:
  • Ливневые – используются для монтажа каналов по сбору и отводу атмосферных осадков с территории.
  • Водопропускные – секционные каналы, созданные для самотёчного отведения вод разного типа.
  • Дренажные лотки – актуальны для использования в конструкциях оснований, цокольных/подвальных этажей.
  • Телескопические – осуществляют отвод воды со склонов, мостовых сооружений.
  • Прикромочные – удаляют лишнюю воду от проезжих частей к кюветам.
  • Канализационные – используются для транспортировки стоков к коллекторным канализационным системам.

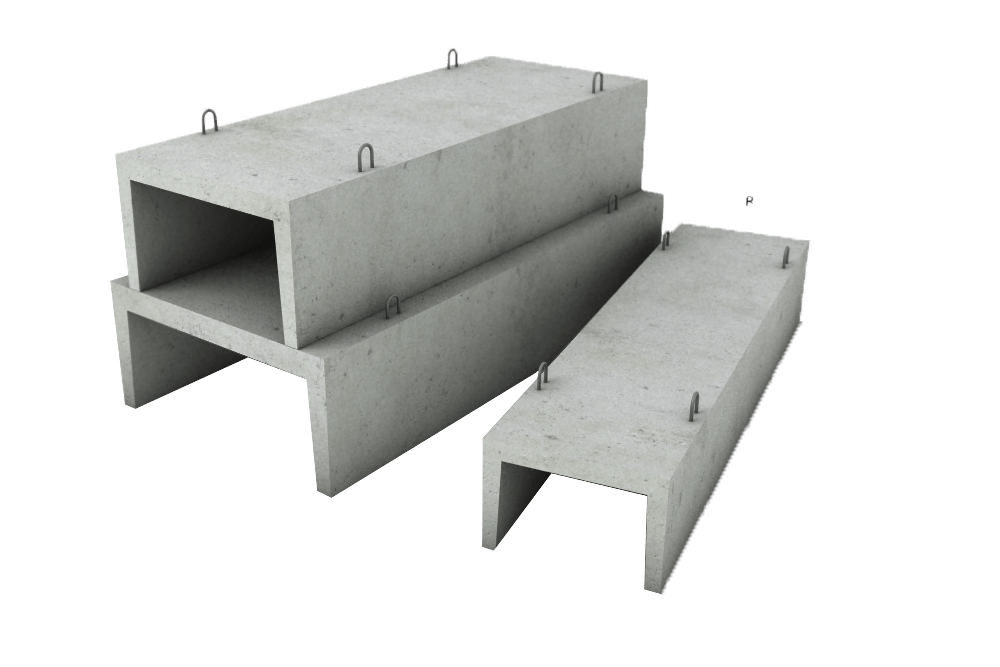

Лотки железобетонные

Водоотвод бетонный может быть выполнен в двух модификациях – сборным или цельным. Оба варианта могут быть двух форм: в виде плиты перекрытия параболической или трапециевидной плоской формы, а также в формате П-образной скобы с круглым либо прямоугольным желобом. Все открытые лотки требуют докомплектации специальными защитными решетками.

Водоотводные лотки бетонные с решетками или без выпускаются в больше, чем 150 типоразмерах, обозначаются буквой Л (лоток) и двумя цифрами через дефис: первая отображает номер серии в диапазоне 1-38, вторая указывает на максимально допустимое значение вертикальной нагрузки на лоток (выраженное в кН/м).

Дополнительно за буквой Л производители могут указывает свои символы, которые обычно расшифровываются в прайс-листах. Так, Лдр – это дренажный лоток, Лд – доборный (уменьшенной длины, что позволяет более удобно выполнять завершение трассы) и т.д.

конструкция ливневого желоба

Преимущество ЖБИ изделий

Бетонный лоток для отвода воды производится в соответствии с ГОСТом 21509-85 по технологии вибропрессования. В производстве используются марки бетона от М200 до М400 (в редких случаях, обычно чуть меньше). Каналы получаются плотно структурированными и прочными, стойкими к различным негативным факторам, перепадам влажности/температуры, жаре/морозу.

В конструкции могут присутствовать деформационные швы (обязательно заделанные битумной мастикой в качестве гидроизоляции), что делает изделия более стойкими к механическим воздействиям. В состав бетона вводят пластификаторы, которые существенно повышают показатели морозостойкости, влагостойкости, стойкости к коррозии. Также дополнительная прочность лотков обеспечивается арматурным каркасом из стальных стержней классов А-I и А-III.

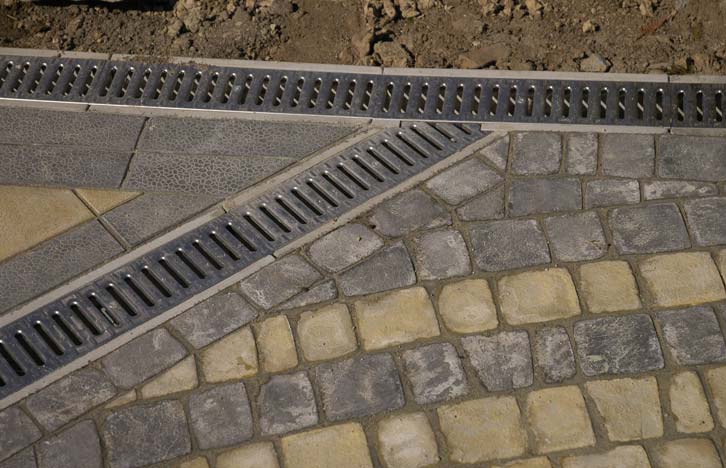

как выглядят лотки сверху

Основные преимущества бетонных лотков для воды:
  • Полная водонепроницаемость.
  • Высокий уровень стойкости к разным агрессивным воздействиям.
  • Усиление металлов, что повышает прочность.
  • Стойкость к перепадам температур, морозу и жаре.
  • Способность принимать и отводить большие объемы воды.
  • Стойкость к механическим повреждениям, вибрации.
  • Эстетичный вид.
  • Простой и быстрый монтаж.
  • Длительный срок эксплуатации.
  • Сравнительно невысокая стоимость.
  • Универсальность применения лотков для самых разных систем.
  • Гладкая поверхность, за счет чего осуществляется отвод не только воды, но и мусора.
  • Экологическая чистота и безопасность в эксплуатации.
  • Отсутствие необходимости в реализации больших объемов земляных/монтажных работ, благодаря чему лотки часто используются в монтаже водосливной системы в частных домовладениях.

Недостатков у изделий достаточно мало: большой вес (что в определенной мере повышает временные, финансовые и трудозатраты на монтаж), немалая стоимость транспортировки, потеря всех основных характеристик при несоблюдении производителем технологии.

Основные преимущества использования ЖБ лотков и блоков

Изучая бетонные лотки с решеткой или без нее, обязательно обращают внимание на размеры и характеристики, особенности монтажа и правила обустройства систем разного типа. Все это играет значительную роль в дальнейшей эксплуатации.

Лотки из бетона для водоотвода: примеры размещения

Лотки водосточные могут быть предназначенными для монтажа систем разного типа – есть изделия для отвода ливневых вод и осадков, специальные модели для удаления осадков с мостов и склонов, для очистки дорожных полотен от воды, специальные элементы для сбора и отвода жидкости от оснований, цокольных этажей зданий. Также существуют канализационные лотки, по которым вода отводится в коллекторы.

Конкретную модель и размеры, тип изделия выбирают в соответствии со сферой эксплуатации и требованиями системы. Лотки могут быть П-образными, параболическими, трапециевидными с прямоугольной или круглой формой водотока.

В зависимости от того, где и как планируется разместить водостоки, выбирают элементы с определенной допустимой механической нагрузкой. Так, есть модели, способные выдержать от 1.5 до 90 тонн, с сечением канала от 10 до 50 сантиметров. Стандартные размеры элементов составляют: 1 метр в длину, 9-76 сантиметров в высоту, чего вполне достаточно для проектирования и монтажа любой системы (от частных территорий до промышленных, для дорог и аэропортов).

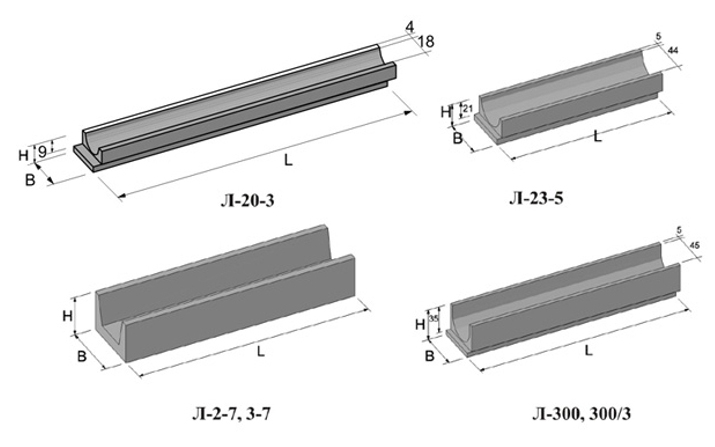

виды бетонных водоотводных лотков

Где и с какой целью применяются желоба:
  • Отвод ливневых вод с частных территорий
  • Защита разного типа сооружений, зданий, конструкций, которые находятся ниже уровня грунта, от подтоплений
  • Продление эксплуатационного ресурса дорог, тротуаров, отмосток, других твердых покрытий
  • Поддержание почвы в сухом и твердом состоянии, защита от эрозии
Сферы применения лотков водоотводных:
  • Промышленные объекты – для отвода осадков и других типов вод с территорий складов, цехов, стоянок, мест нахождения техники. Тут актуальны большие железобетонные элементы.
  • Обрамление железнодорожных путей, автомобильных дорог, дорожек для пешеходов и т.д.
  • Разнообразные здания – водоотвод как от самих сооружений, так и сточных вод с территорий.
  • На площадях, в парках – с целью поддержания чистоты газонов, открытых мест, дорожек.
  • Дачи, загородные дома, хозяйственные постройки – обычно выбирают небольшие изделия малого веса.

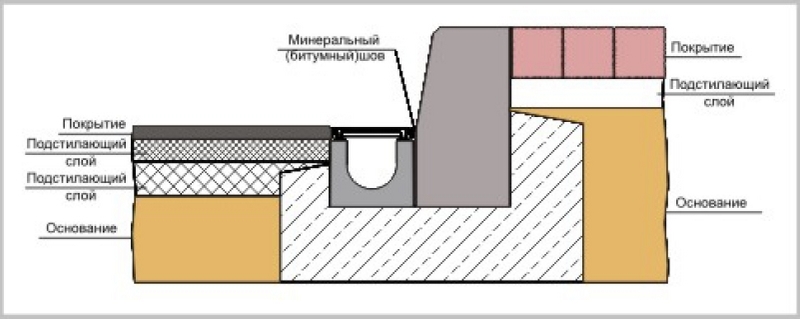

монтаж системы водоотвода из лотков

Цены, особенности и характеристики

Любой лоток бетонный является надежным и недорогим изделием, с использованием которого можно создать надежную, прочную и эффективную систему отвода воды даже чрезвычайно больших объемов. Благодаря инертности лотков к агрессивным средам они активно используются там, где нужно отвести от дорог и зданий разные химические составы, солевые. Данные изделия считаются самыми надежными, так как могут выдерживать немалую весовую нагрузку.

Недостатком любого железобетонного лотка является существенный вес (от 100 килограммов), из-за чего к монтажу приходится привлекать большое количество работников, спецтехнику, а это повышает расходы на сами работы, транспортировку, установку элементов.

Стандартные размеры лотков:
  • Длина – обычно всегда равна 1 метру, но может быть чуть больше (в соответствии с весом и шириной изделия).
  • Ширина – от 14 сантиметров до 4 метров.
  • Высота – от 6 до 170 сантиметров.

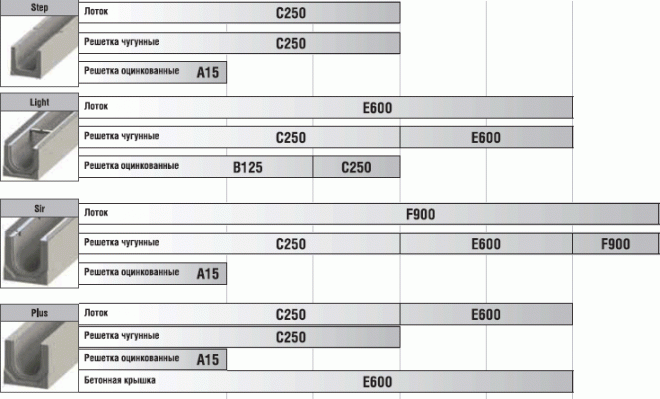

какие бывают лотки для отвода воды

Общепринятые обозначения, которые используются в определении типоразмеров:
  • DN – внутренняя ширина желоба, отображенная в миллиметрах. По европейским стандартам значения есть такие: 100 и 150, 200 и 300, а также 500. В стандартах отечественных производителей добавляются еще два типоразмера – 110 и 160. Если в маркировке значение указано через дробь (DN 300/185, например), то второе число отображает глубину желоба, также посчитанную в миллиметрах.
  • L – длина изделия: есть элементы длиной от 500 до 3000 миллиметров. Некоторые производители создают удлиненные элементы до 6 метров, а также укороченные доборные лотки.
  • В – ширина по внешнему контуру: в соответствии с толщиной и внутренней шириной, может варьироваться в диапазоне от 400 до 1900 миллиметров.
  • Н – высота или глубина лотка. На отечественном рынке значения указаны в диапазоне 380-1500 миллиметров.
Масса лотков, комплектация (идет ли лоток бетонный с решеткой или без) обозначаются производителями по собственному усмотрению в метрической системе.

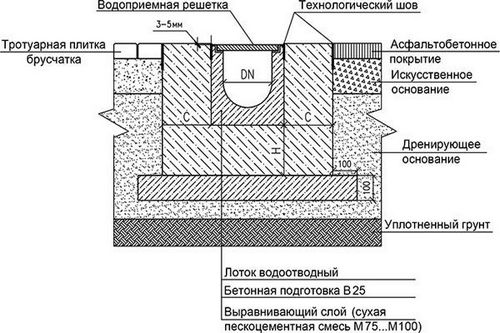

схема водоотвода с использованием лотков

Классификация лотков по нагрузке (европейский стандарт EN 1433):
  • А15 – до 1.5 т – для зеленых зон, велосипедных/пешеходных дорожек.
  • В125 – до 12.5 т – добавлены к классу А1 нагрузки, которые допускаются на обыкновенных/многоуровневых стоянках частных авто.
  • С250 – до 25 т – для обочин шириной 50 сантиметров и тротуаров шириной максимум 20 сантиметров.
  • D400 – до 40 т – нагрузки по С250 плюс мостовые дорог, стоянки любого транспорта.
  • Е600 – до 60 т – для монтажа в индустриальных зонах.
  • F900 – до 90 т – терминалы, аэропорты, порты, зоны повышенной погрузки/разгрузки.

Вышеуказанные классы в основном характеризуют защитные решетки, сами же водоотводные лотки из бетона и железобетона производятся в сериях: «Стандарт» от А15 до С250 и «Усиленные» от D400 до F900. Качество, которому будет соответствовать сливной лоток и вся система, зависит не только от особенностей производства элементов, но и от правильности выбора, монтажа.

разнообразие бетонных лотков

Несколько советов по монтажу лотков:
  • Обычно водостоки монтируют по всему периметру частных участков, домов, гаражей. Но это вовсе не обязательное требование – достаточно правильно установить элементы и надежно смонтировать систему там, где это необходимо.
  • Система ливневой канализации может быть смонтировала с лотками для песка либо без их использования. Если монтаж предполагает использование лотка для песка, то его подсоединяют к канализационному сливу через установку сборника для песка. До монтажа выбивают заглушку. В случае, когда сборник песка не используют, отверстие для слива вырезают прямо в лотке. Данное отверстие высверливают с двух сторон по контуру, а потом выбивают с внутренней стороны молотком.
  • С целью создания угловых соединений лотки режут пилой. Для создания угла в 100 градусов на каждом из желобов отрезают углы, равные 50 градусам. Распиливают с захватом стенок элемента. А стыки потом герметизируют с использованием битумного или акрилового герметика.
  • В случае, когда водосточный лоток должен выдерживать постоянные и достаточно высокие нагрузки по водоотводу, под желоба создают бетонную прослойку толщиной минимум 10 сантиметров.
  • Для исключения засора системы водоотвода ее рекомендуют чистить 2 раза в месяц.
  • Выбирая лоток, обязательно нужно уделить внимание марке бетона, который использовал производитель. Наилучшие характеристики демонстрируют элементы из бетона В15, В29, В25. Сталь для арматурного каркаса также должна быть высокопрочной – лучше классов А-1 и А-3, ВР-1, с диаметром стержней минимум 8 миллиметров.
Стоимость лотков варьируется в достаточно больших пределах и зависит не только от технических характеристик и размеров самих изделий, но и производителей, используемого сырья, технологии и т.д.

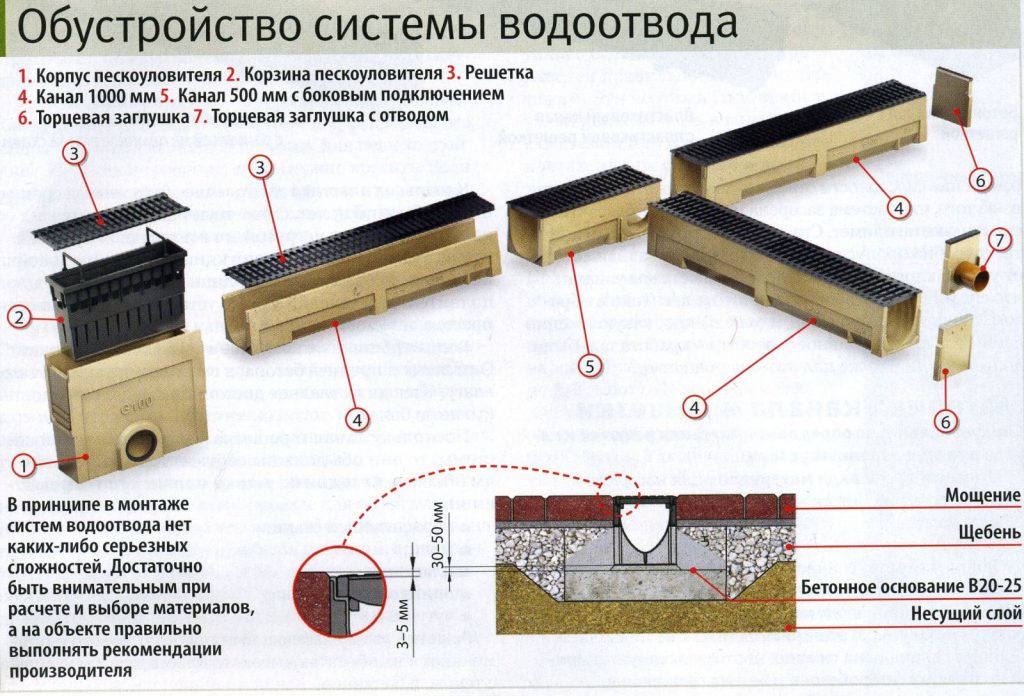

обустройство системы водоотвода

Так, к примеру, лотки для ливневой канализации стоят от 360 рублей за стандартный размер (длина 1 метр, ширина 14 и высота 12.5 сантиметров), с решеткой оцинкованной штампованной – от 970 рублей, с чугунной решеткой – от 1570 рублей. А дальше цена растет пропорционально увеличению параметров.

Что влияет на стоимость изделия: себестоимость материалов и форм, комплектация лотка, размеры, технические характеристики выдерживаемых нагрузок и пропускной способности.

Где приобрести

Купить водоотводные лотки в Москве и регионах можно у множества производителей, но отдавать предпочтение желательно только надежным и проверенным. Лотки должны быть произведены из высококачественного сырья, по технологии, с правильными размерами, армированием. Во многом конечное качество продукции зависит от оборудования, на котором оно производилось.

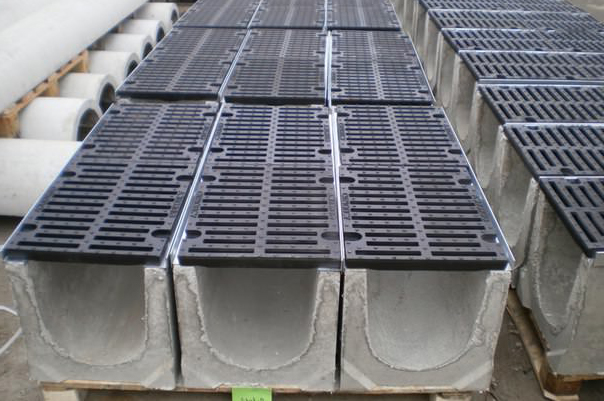

водоотводный желоб с решеткой

Важно сразу выбирать решетки, если они планируются в системе – чем качественнее и надежнее решетка, тем дороже будет стоит весь комплект. Выгоднее всего покупать напрямую у производителей, совершая оптовые заказы. Что же касается частных систем, где не нужен большой объем материала, то также лучше обращаться к производителям напрямую.

Преимущества покупки у производителя: самая низкая стоимость (без посредников), возможность проверить все сертификаты и результаты исследований изделий, гарантия высокого качества и соответствия всем требованиям.

Отыскать производителя водоотводных лотков можно в Интернете – как правило, у серьезных заводов и компаний обязательно есть представительство в сети если не с возможностью осуществления заказа прямо на странице, то как минимум со всеми контактами производств и точек продаж. Обычно они же предлагают услуги по погрузке/разгрузке, транспортировке, даже монтажу иногда.
